УСТАНОВКА
РУССКИЙ ЯЗЫК

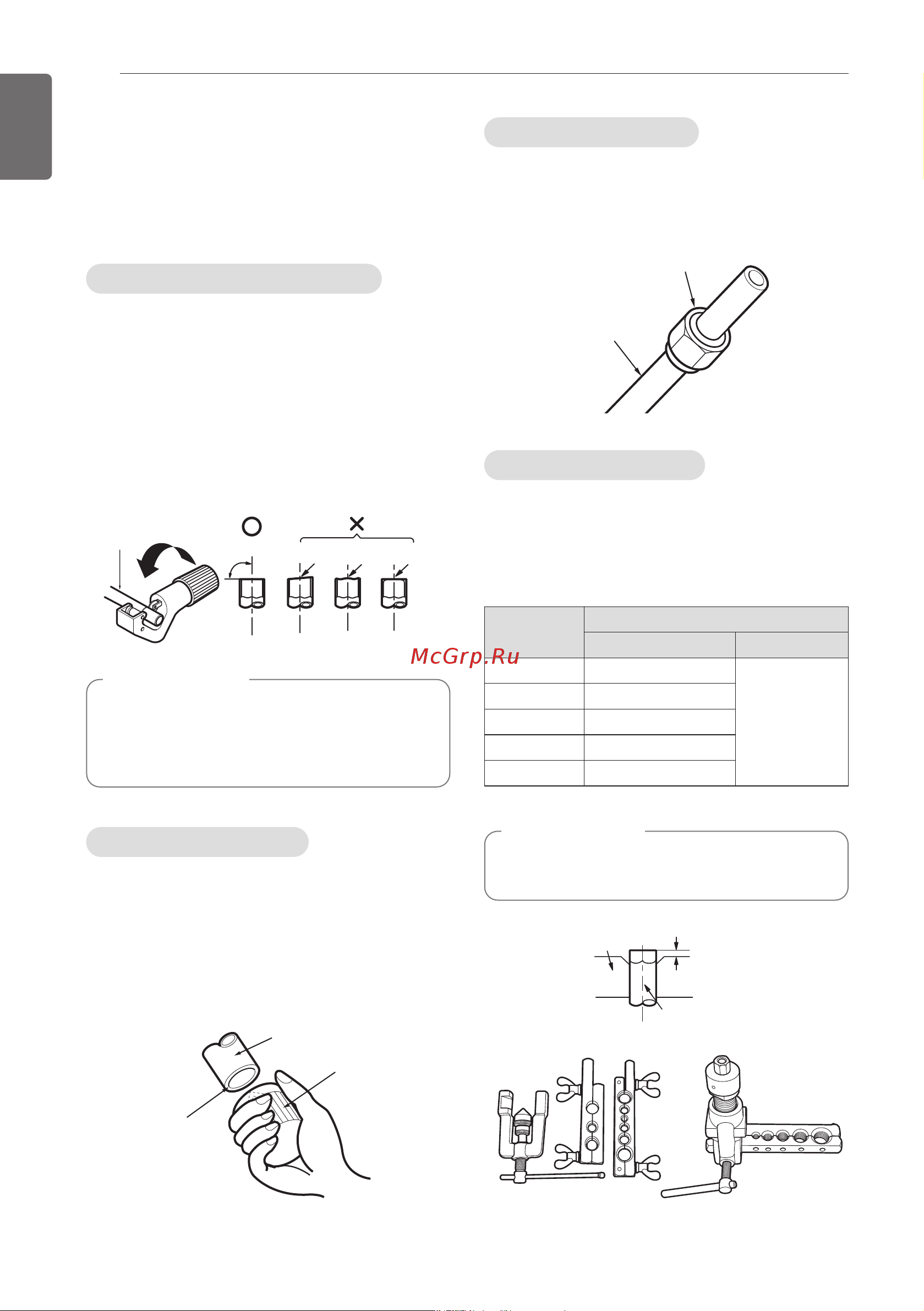

Развальцовка труб
Основной причиной утечки газа является
неправильная развальцовка труб. Выполните
правильную развальцовку труб с помощью
описанной ниже процедуры.
Обрежьте трубы и кабель
1 Используйте трубы из комплекта или трубы,
купленные отдельно в местном магазине.
2 Измерьте расстояние между внутренним и
внешним блоком.
3 Отрезайте трубопроводы с запасом (чуть
больше измеренного расстояния)
4 Отрезайте кабели с запасом (на 1,5 м длиннее
трубопроводов).
Навинчивание гаек
- После окончания удаления заусенцев, удалите
развальцовочные гайки на внутреннем и внешнем
блоках и разместите их на трубе. (их невозможно
разместить после окончания развальцовки труб).
Развальцовка труб
1 Надежно закрепите медную трубу в
металлической форме в отверстии
соответствующего диаметра (см. таблицу ниже).
2 Развальцовку выполняйте с использованием
развальцовочного инструмента.
Удаление заусенцев
1 Тщательно удалите заусенцы с поперечного
сечения трубки/трубы.
2 При удалении заусенцев направьте конец трубы
вниз, при этом расположение удаляемых
заусенцев также изменится, что предотвратит
попадание частиц внутрь трубы.
Медная
трубка
90°
Наклонный срез Неровный срез Грубый срез
ПРИМЕЧАНИЕ
• При установке используйте в качестве
трубопроводных материалов
дезоксидированную медь.
Трубопровод
Развертка
Направьте
вниз
Конусная гайка
Медная трубка
ПРИМЕЧАНИЕ
• Тип закалки труб: отжиг.
<Тип барашковой гайки>
<Тип сцепления>
Оправка
Медная трубка
"A"
Диаметр трубы
дюймов (мм)
A дюймов (мм)
Тип барашковой гайки
Тип сцепления
Ø 1/4 (Ø 6.35)
0.04~0.05 (1.1~1.3)
0~0.02
(0~0.5)
Ø 3/8 (Ø 9.52)
0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7)
0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88)
0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05)
0.07~0.08 (1.9~2.1)
