УСТАНОВКА
19
РУССКИЙ ЯЗЫК
Трубопроводы

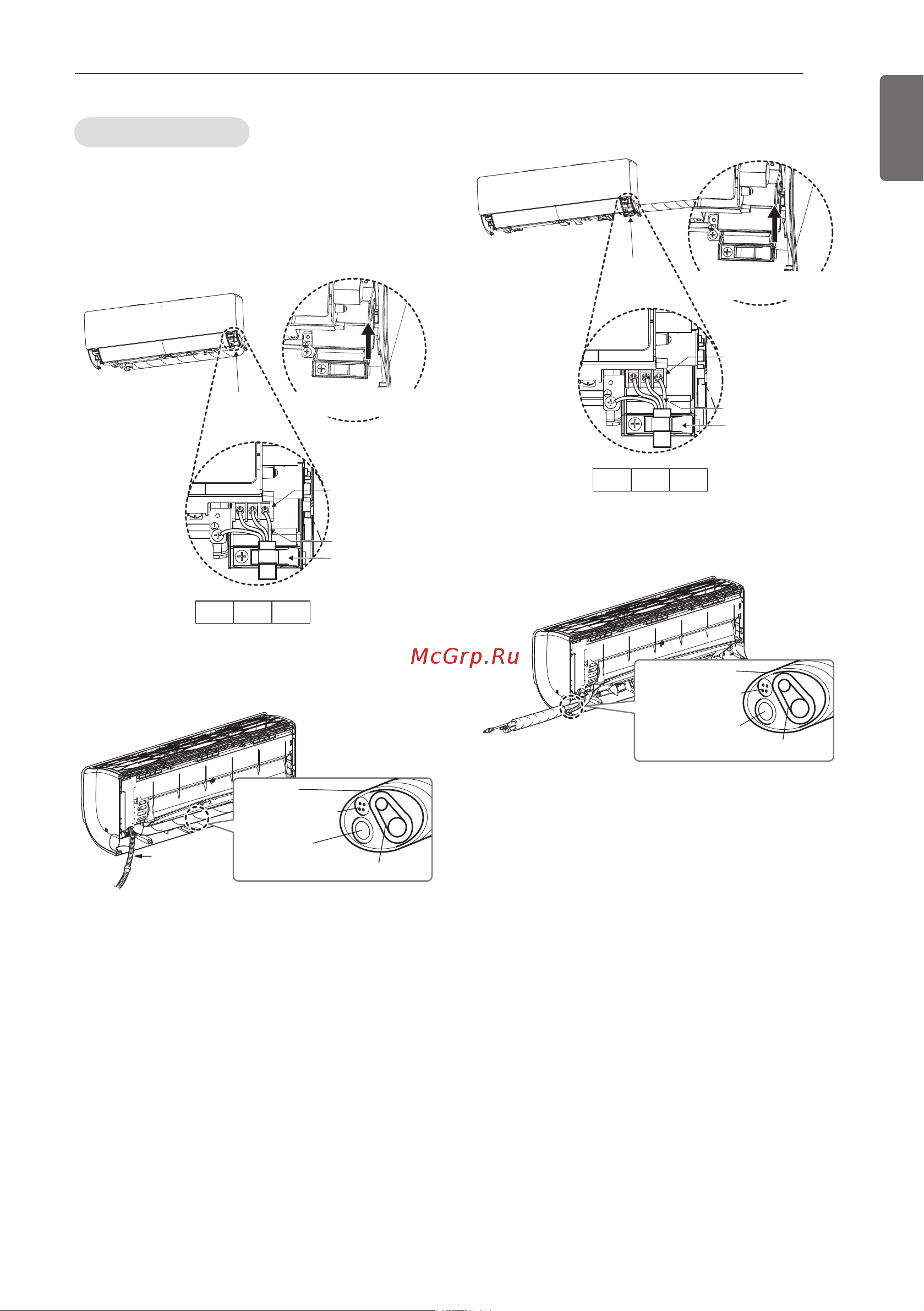

1 Вставьте соединительный кабель через нижнюю
часть внутреннего блока и подсоедините этот
кабель (более подробно см. в разделе
"Подсоединение кабелей")
<Труба слева>
<Труба слева>
Вид
Клеммная колодка
Соединительный
кабель
Кабельный
фиксатор
Подвиньте вверх
металлическую крышку
1(L) 2(N) 3(C)
<Труба справа>
<Труба справа>
2 С помощью фиксатора закрепите кабель на
панели управления.
3 Обмотайте лентой трубопровод, сливной шланг
и соединительный кабель. Убедитесь, что
сливной шланг находится в самой нижней части
соединения. Если он расположен в верхней
части, это может привести к переполнению
дренажного поддона и вытеканию воды через
внутреннюю часть блока.
Вид
Клеммная колодка
Соединительный
кабель
Кабельный
фиксатор
Подвиньте вверх
металлическую крышку
Сливной
шланг
Соединительная труба
Соединительный
кабель
Лента
Сливной шланг
Соединительная труба
Соединительный
кабель
Лента
Сливной шланг
1(L) 2(N) 3(C)
