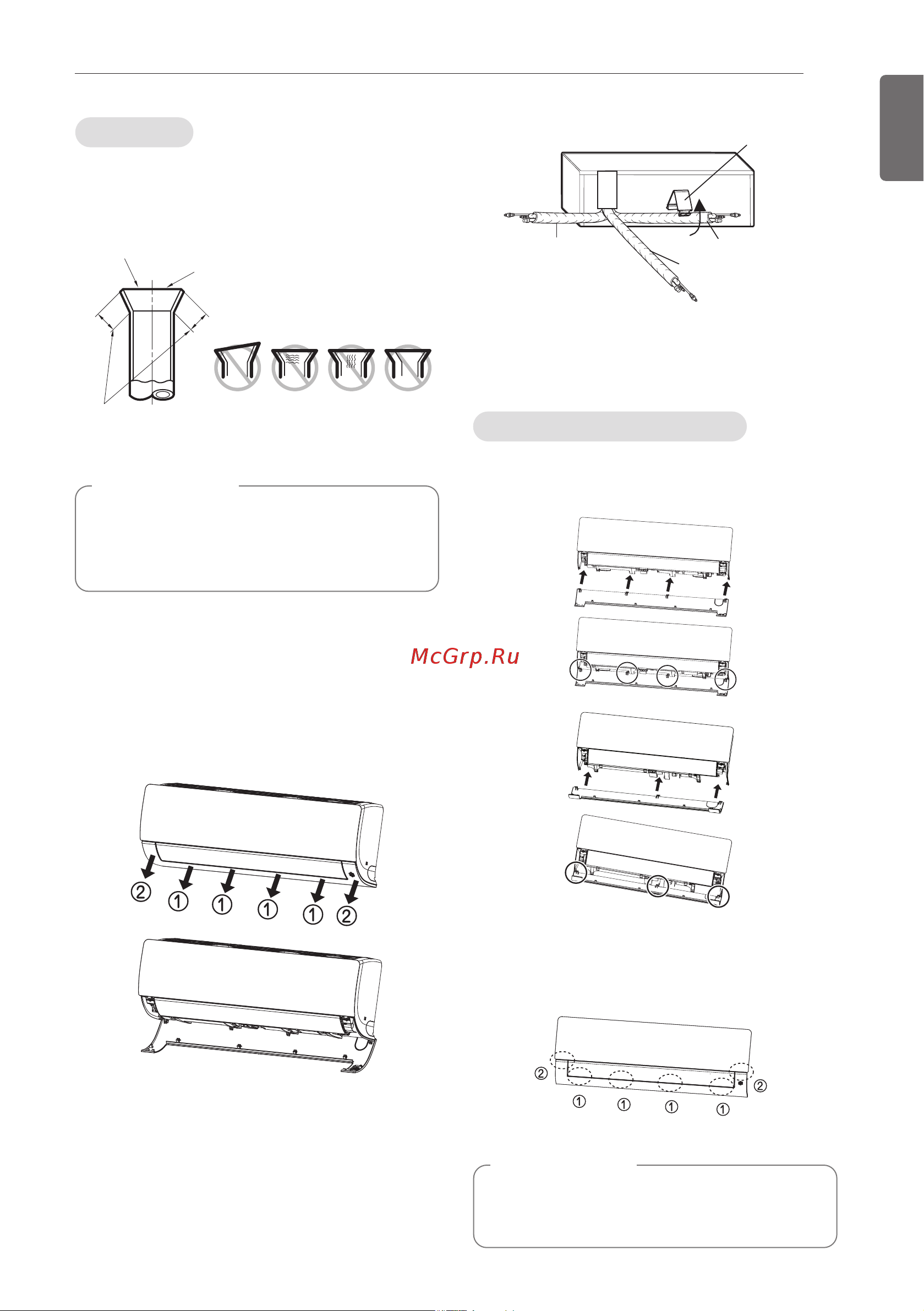

УСТАНОВКА
17
РУССКИЙ ЯЗЫК
Проверка
1 Сравните развальцовку с рисунком ниже.
2 При обнаружении дефекта отрежьте
бракованный участок и повторите развальцовку.
Присоединение труб
1 Потяните за крышку в нижней части внутреннего
блока. Потяните за крышку ① → ②.
2 Снятие передней панели с внутреннего блока.
3 Оттяните назад держатель трубы.
4 Снимите заглушку с отверстия для трубы и
присоедините трубу.
Наклонный
срез
Внутренняя часть трубы
блестящая и без царапин
Гладкая поверхность по всему диаметру
Равномерная длина
по всему диаметру
Поверхность
повреждена
Трещина Неравномерная
толщина
= Неправильная развальцовка =
ПРИМЕЧАНИЕ
• При повторном использовании развальцованных
соединений внутри помещения необходимо
обработать все концы соединений заново.
* Эта функция может быть изменена в зависимости
от типа модели.
1 Вставьте четыре крюка крышки в ответные
отверстия базы.
2 Нажмите поочередно на шесть точек с крючками
для установки крышки корпуса. Надавите на
крышку корпуса ① → ②.
Сборка крышки корпуса
Направо
Вид внутреннего блока сзади
Держатель трубы
Налево
Назад
ПРИМЕЧАНИЕ
Чтобы защитить крышку корпуса от сгиба,
правильно вставьте крышку корпуса.
