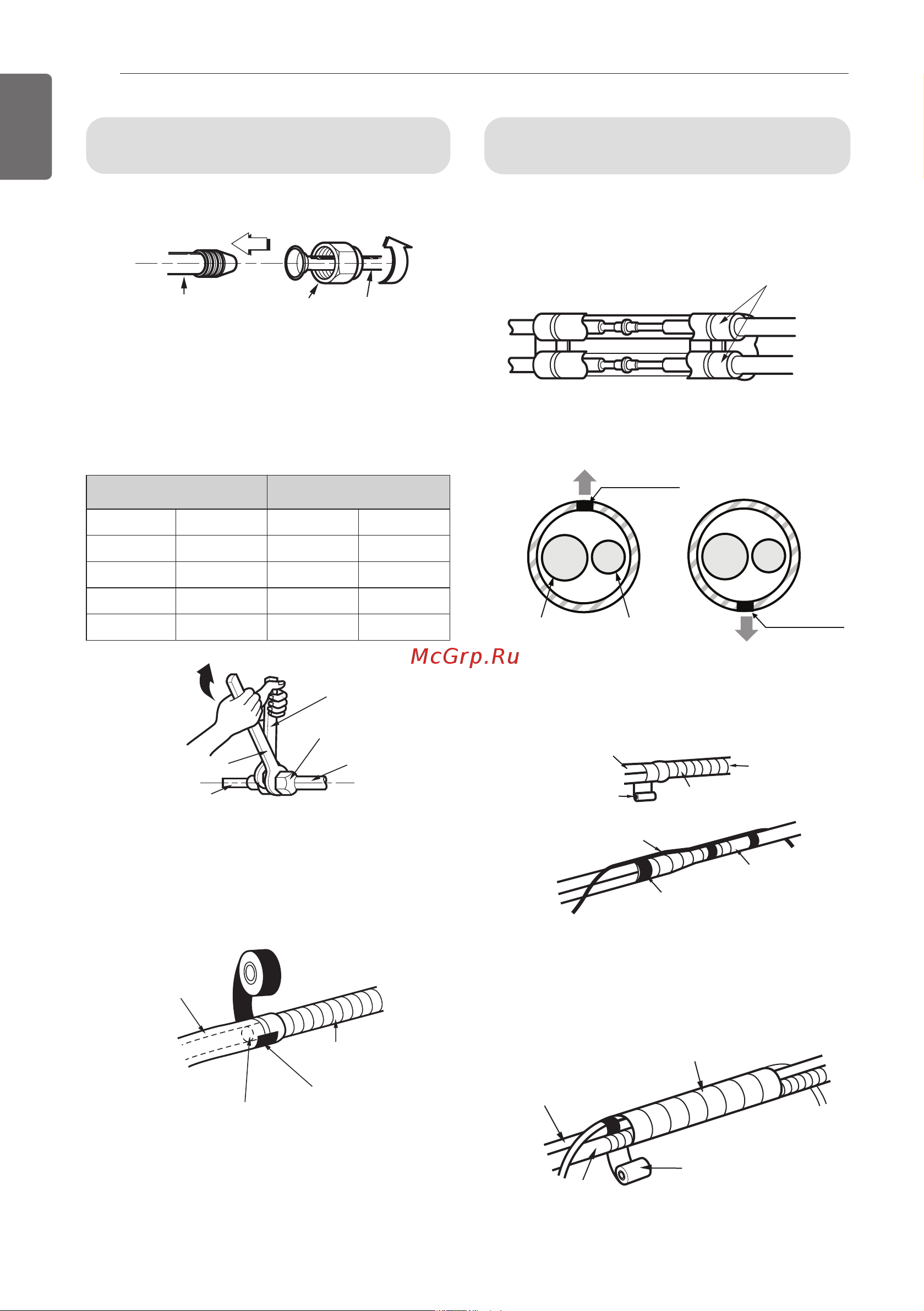

20
УСТАНОВКА
РУССКИЙ ЯЗЫК
Подключение установочной трубы и
сливного шланга к внутреннему блоку.
1 Разместите трубы по центру и наверните от
руки конусную гайку.
* Когда внутренний блок (6.6 кВт) подключается к
наружному мультисплит системы, используйте
соответствующие разъёмы клеммной колодки
2 Затяните конусную гайку при помощи ключа.
3 Если необходимо удлинить дренажный шланг
внутреннего блока, соберите дренажный
трубопровод, как это показано на рисунке.
Оберните соединяемые части
изоляционным материалом.
1 Изоляцию подсоединяемой трубки и патрубка
внутреннего блока следует соединять внахлёст.
Стяните их вместе виниловой лентой так, чтобы
не оставалось зазора.
2 Установите трубку линией среза вверх.
Оберните виниловой лентой заднюю часть
корпуса в месте выхода трубок.
3 Для трубопровода сзади слева, обвяжите
трубопровод и сливной шланг с помощью
виниловой ленты по длине, достаточной для
размещения в задней секции кожуха
трубопровода.
* Оберните трубы внутреннего блока, которые
видны снаружи, виниловой лентой.
Динамометрический
ключ
Монтаж труб внутреннего блока
Ключ
(прикрепленный)
Соединительная
труба
Конусная гайка
Виниловая лента (узкая)
Связующая
Сливная трубка
Дренажный шланг
внутреннего блока
Монтаж труб
внутреннего блока
Конусная
гайка
Трубки
Виниловая лента (узкая)
Соединительная
труба
Соединительный кабель
Виниловая лента
(широкая)
Обернуть виниловой
лентой
Труба
внутреннего
блока
Трубопровод
Обернуть виниловой лентой
Сливной шланг
Трубопровод
Виниловая лента
(широкая)
Трубопровод
подачи газа
Трубопровод
подачи жидкости
Линия реза
Линия реза
Правильно Неправильно
* Линия реза должна находиться вверху.
Изоляционный материал
Наружный диаметр Усилие затяжки
мм дюйм кгс/см Н/м
Ø6.35 1/4 180~250 17.6~24.5
Ø9.52 3/8 340~420 33.3~41.2
Ø12.7 1/2 550~660 53.9~64.7
Ø15.88 5/8 630~820 61.7~80.4
