УСТАНОВКА
21
РУССКИЙ ЯЗЫК

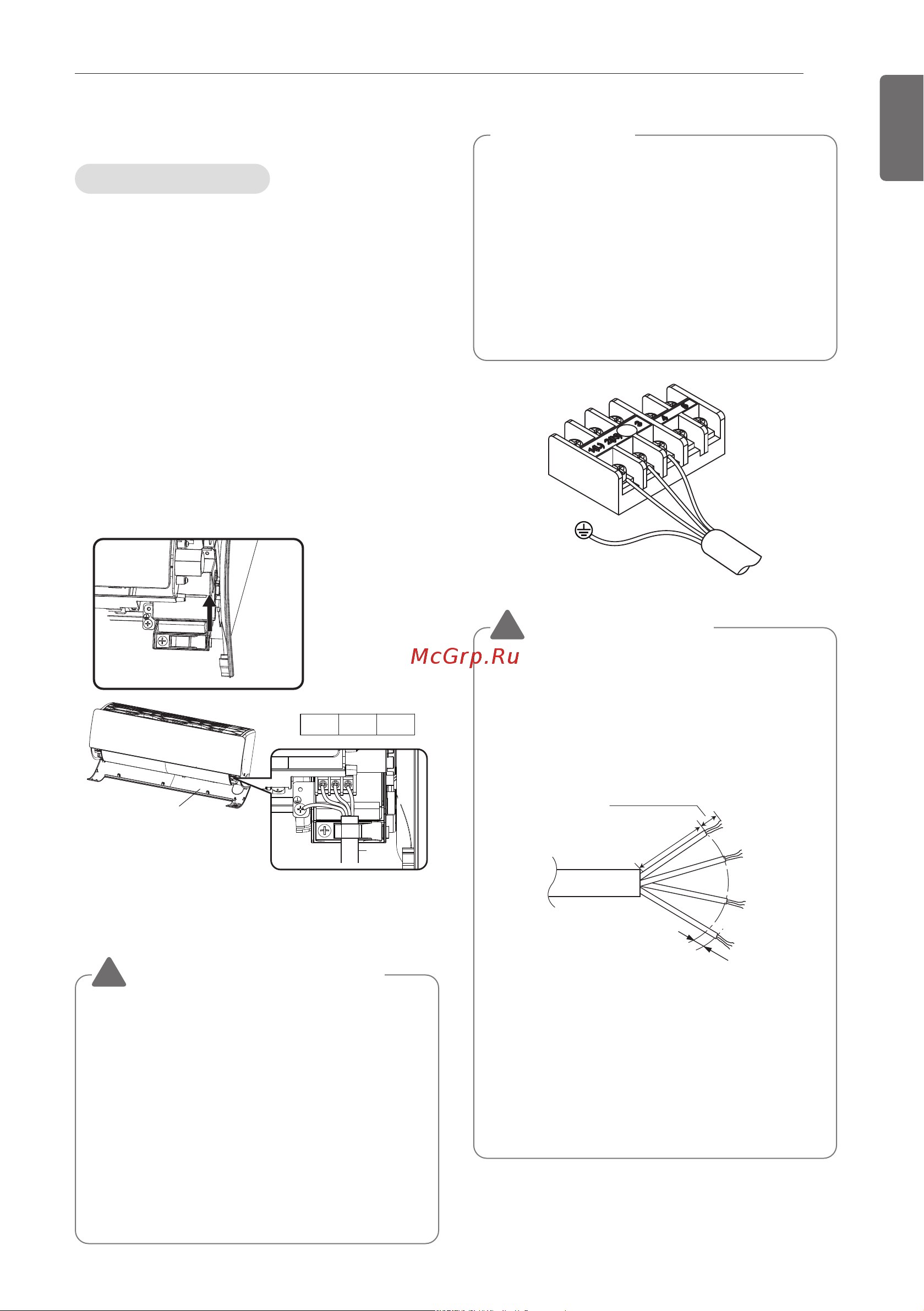

Подключение кабелей
Внутренний блок
Подключите кабель к внутреннему блоку кондиционера,
поочередно подсоединив провода к клеммам на панели
управления в соответствии с подключением наружного блока.
(Следите за тем, чтобы цвет проводов наружного блока и
номер клеммы совпадали с цветом проводов и номером
клеммы блока теплообмена.)
Пропустите соединительный кабель снизу внутреннего блока и
подключите кабель.
(1) Откройте Décor
(2) Выверните винты C/Box
(3) Подвиньте вверх металлическую крышку
(4) Подключите соединительный кабель
(5)
После завершения подключения кабелей, необходимо
закрепить металлическую крышку винтом.
* Эта функция может быть изменена в зависимости
от типа модели.
ВНИМАНИЕ!
!
- Схема соединений не может меняться без
предварительного уведомления.
- Заземляющий провод должен быть длиннее
обычного провода.
- При установке см. схему соединений на крышке
корпуса.
- Подсоединяйте провода достаточно крепко, чтобы
их нельзя было легко вырвать.
- Подключите провода в соответствии с цветовыми
кодами, ссылаясь на монтажную схему.
ПРИМЕЧАНИЕ
Кабель питания, подключенный к блоку,
необходимо выбирать в соответствии со
следующими национальными правилами
подвода электропроводки. Поставляемые
шнуры для компонентов устройства для
наружного использования не должны быть
светлее полихлоропренового армированного
гибкого шнура.
(кодовое обозначение 60245 IEC 57, H05RN-F)
ВНИМАНИЕ!
!
Соединительный кабель, подключенный к
внутреннему и внешнему блокам, должен
соответствовать следующим спецификациям
(данное оборудование должно поставляться с
комплектом кабелей, соответствующим
национальным нормативам).
Если кабель питания поврежден, он должен
быть заменен на специальный кабель или
устройство, предоставленные изготовителем
или агентом.
ОБЫЧНЫЙ
ПОПЕРЕЧНОЕ СЕЧЕНИЕ
ПЛОЩАДЬ 0.75 mm
2
20 mm
35 ± 5 mm
GN/YL
10 ± 3 mm
Декоративная панель
Кабель
Кабель
питания
питания
Кабель
питания
1(L) 2(N) 3(C)
