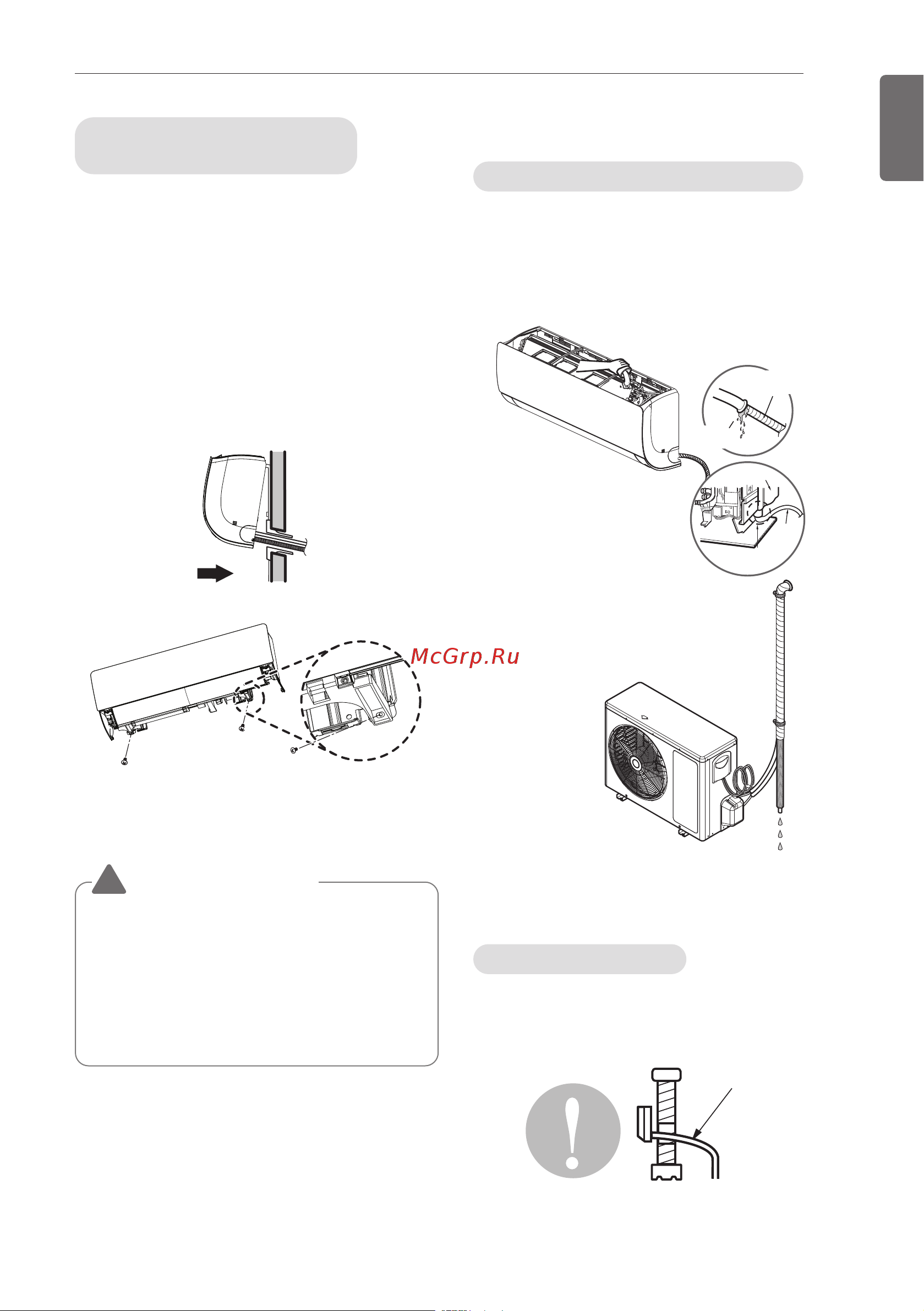

![LG MJ07PC.NSJ [23/31] Внимание](/views2/2003476/page23/bg17.png)
УСТАНОВКА
23
РУССКИЙ ЯЗЫК
1
Установите держатель трубки в исходное положение.
2 Убедитесь в том, что крючки хорошо
зафиксированы в монтажной пластине, подвигав ее
влево и вправо.
3 3 Нажимайте на нижнюю кромку блока справа и
слева до тех пор, пока крючки не защелкнутся в
гнездах на монтажной пластине с характерным
звуком.
4 Завершите сборку, закрепив блок на монтажной
пластине двумя винтами типа "C". Закройте крышку
блока.
* Эта функция может быть изменена в зависимости
от типа модели.
Завершение монтажа
внутреннего блока
Проверка дренажа
1 Вылейте стакан воды в испаритель.
2 Убедитесь в том, что вода течёт через дренажный
патрубок внутреннего блока без протечек и
вытекает из выходного отверстия дренажного
канала.
* Эта функция может быть изменена в зависимости
от типа модели.
1 Дренажный патрубок должен быть направлен вниз
для облегчения отвода конденсата.
Дренажный канал
Для того, чтобы проверить дренаж
ВНИМАНИЕ!
!
Внутренний блок может упасть со стены, если
он блок не привинчен в правильном месте
монтажной пластины.
Во избежание неплотного прилегания
внутреннего блока к стене правильно
прикрутите внутренний блок к монтажной
пластине.
Винт типа "C"
Наклон вниз
Дренажный поддон
Дренажный поддон
Дренажный поддон
Сливной
Сливной
шланг
шланг
Сливной
шланг
Проверка
на утечки
Подсоединение к
дренажному патрубку
Проверка
на утечки
