Hygromatik FlexLine FLE15-TSPA [13/54] Габаритные размеры устрой ства и указания по монтажу
![Hygromatik FlexLine FLE15-TSPA [13/54] Габаритные размеры устрой ства и указания по монтажу](/views2/2004715/page13/bgd.png)

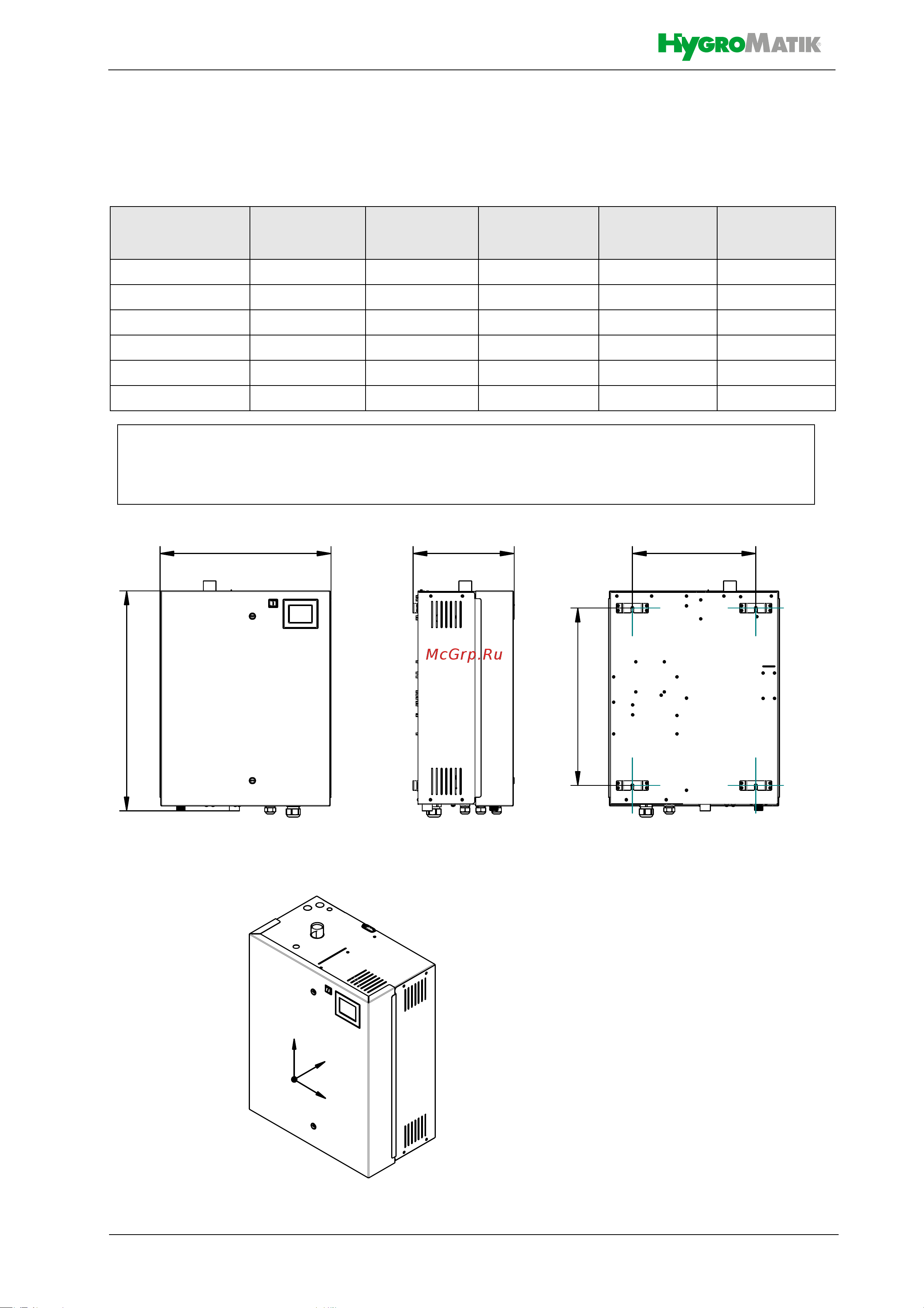

Страница 13
5.1.1 Габаритные размеры устрой-
ства и указания по монтажу
Таблица габаритных размеров устройства
Тип устройства X [мм/дюйм] Y [мм/дюйм] Z [мм/дюйм] A [мм/дюйм] В [мм/дюйм]
FLE05-FLE10 540/~21,3 535/~21 320/~12,6 390/~15,4 400/~15,7
FLE15-FLE25 540/~21,3 695/~27,4 320/~12,6 390/~15,4 560/~22
FLE30-FLE40 580/~22,8 750/~29,5 355/~14 425/~16,7 620/~24,4
FLE50-FLE65 640/~25 785/~30,9 420/~16,5 490/~19,3 650/~25,6
FLE80 1130/~43,1 750/~29,5 420/~16,5 870/~34,4 620/~24,4
FLE100-FLE130 1170/~46 785/~30,9 420/~16,5 1000/~39,4 660/~25,6
подробные измерения на
https://www.hygromatik.com/files/pdf/hygromatik-flexline-dimensionsv13.pdf .
3d модели
на https://www.hygromatik.com/ru/downloads
Z
X
Y
<
=; $
%
