Страница 42
Исходная длина электродов
Исходная длина электродов HygroMatik из
нержавеющей стали с большой площадью
составляет:
*)
Длина электродов, установленных в новом
паровом цилиндре CY45/2, составляет 300 мм.

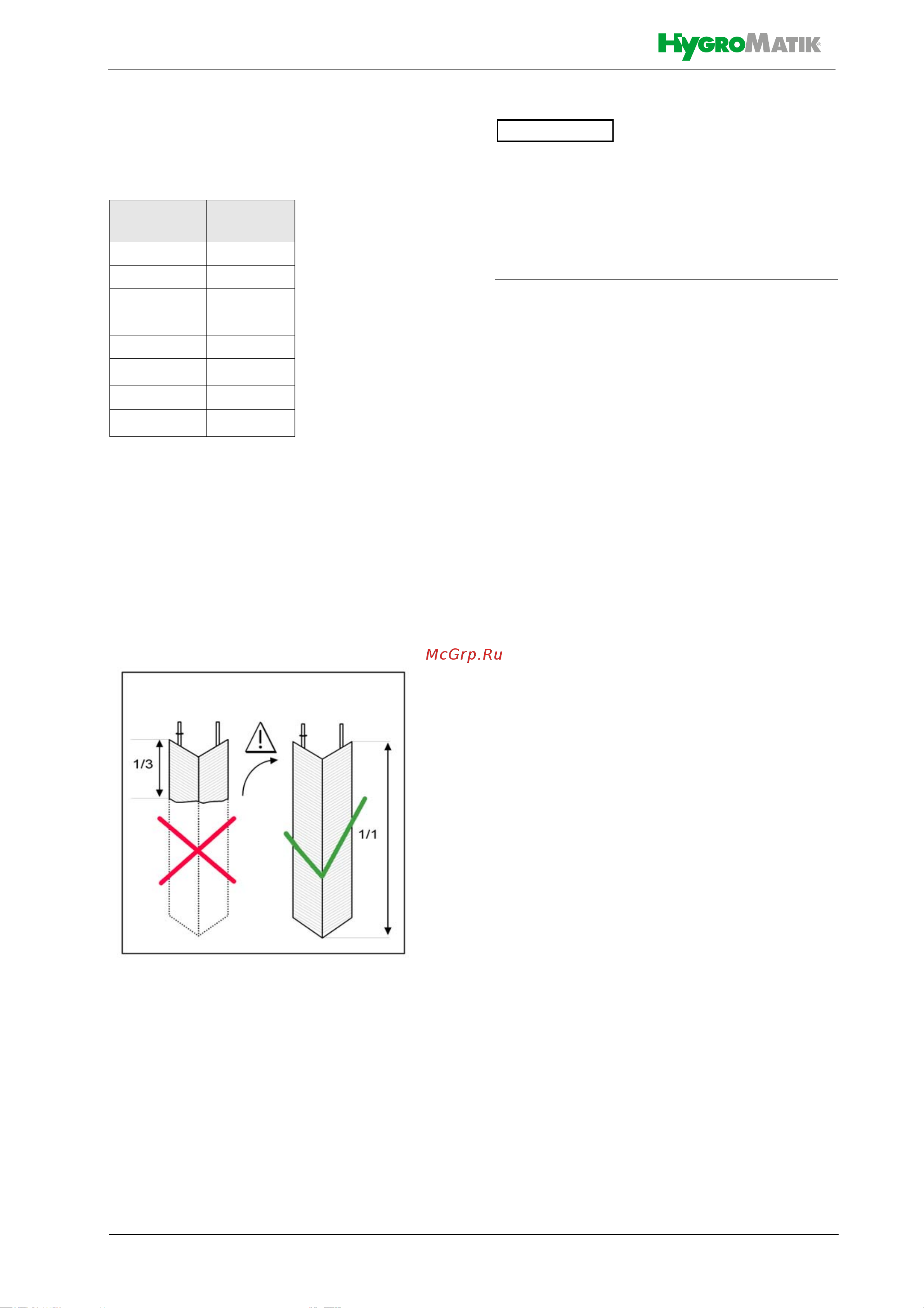

Износ электродов
Износ электродов зависит от:
• состава и электропроводимости пита-
тельной воды,
• количества произведённого пара.
Если длина электродов составляет менее 1/3–
1/2 от исходной длины, электроды необходимо
заменить.
После 60 минут работы с полным цилиндром
генерируется соответствующее сообщение об
ошибке (см. главу "Система управления", раз-
дел "Описание ошибок"), и увлажнитель
выключается. Не позднее этого момента сле-
дует заменить электроды.
9.10 Проверка работоспособ-
ности
» Запустите устройство и дайте ему
несколько минут поработать с макси-
мальной мощностью.
» Проверьте устройства безопасности.
» Проверьте шланговые соединения и
уплотнения на отсутствие течей.
9.11 Завершение технического
обслуживания
По окончании масштабного технического
обслуживания следует сбросить интервал
техобслуживания с помощью параметра
"Сброс_техобслуживания_цил1" или
"Сброс_техобслуживания_цил2" (только на
устройствах с двумя цилиндрами) (см. руко-
водства по эксплуатации систем управления
FlexLine, подменю "Сервис").
После этого показания счётчика количества
пара возвращаются к предустановленному
значению. По истечении этого времени необ-
ходимо провести следующее техническое
обслуживание.
Модель Длина
[мм]
FLE05/10 155
FLE15 235
FLE20 210
FLE25 235
FLE30/40 265
FLE50/65
310
*)
FLE80 265
FLE100/130
310
*)
