Страница 6
1.4 Использование по назначению
Паровой увлажнитель воздуха HygroMatik слу-
жит для производства пара из питьевой или
частично умягчённой воды.

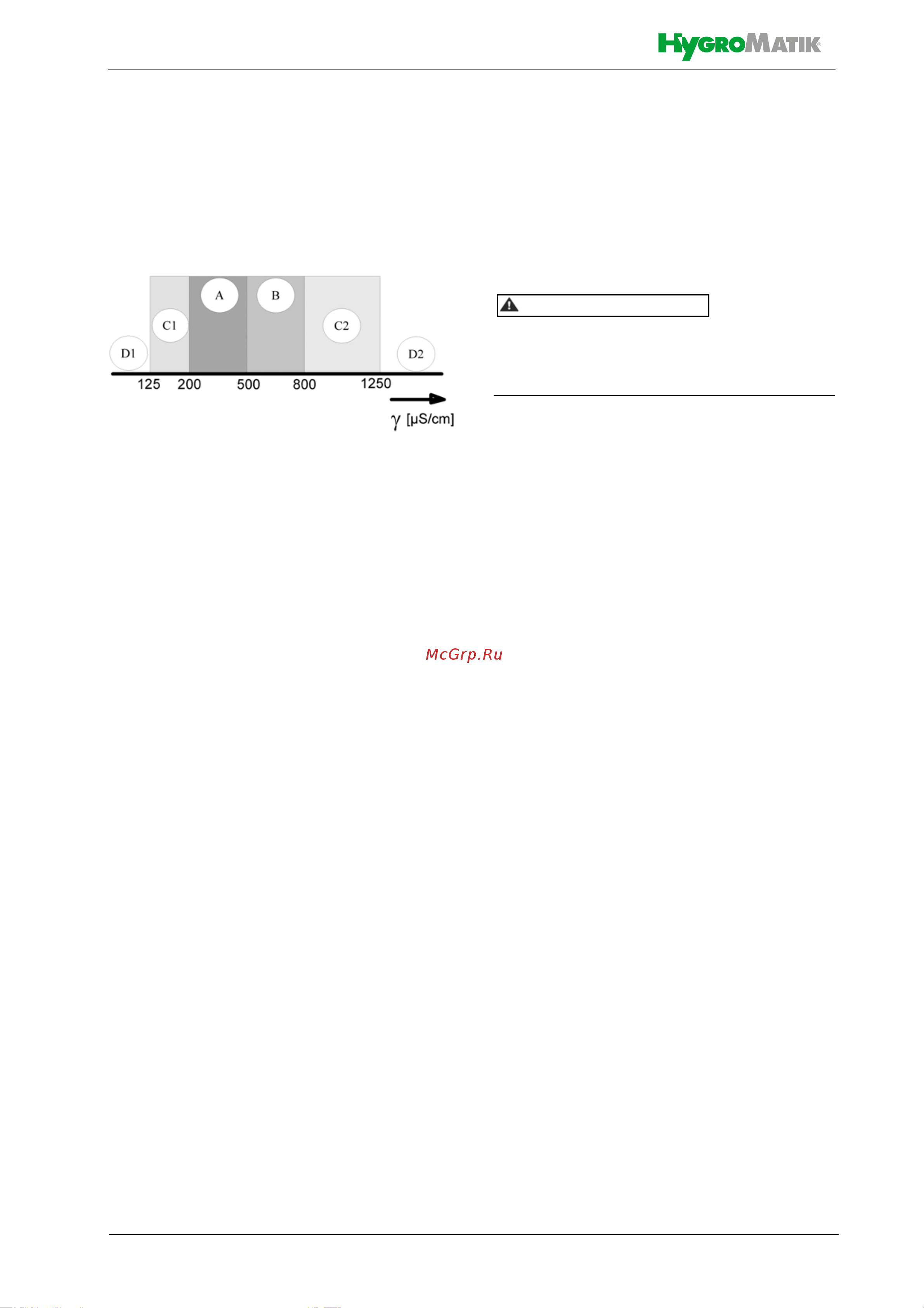

Используйте только питательную воду с
проводимостью от 125 до 1250 мкСм/см.
D1: нижний предельный диапазон
C1: диапазон низкой проводимости
A: обычная водопроводная вода
B: диапазон повышенной проводимости
C2: диапазон высокой проводимости
D2: верхний предельный диапазон
В диапазонах C1 и C2 может потребоваться
изменение интервалов регулярной очистки от
шлама. Управляющие параметры, используе-
мые для осуществления таких изменений, опи-
саны в соответствующем руководстве по
эксплуатации системы управления.
Применение по предназначению предпола-
гает также соблюдение всех установленных
компанией HygroMatik требований относи-
тельно
•монтажа,
•демонтажа,
• повторного монтажа после отключения,
• ввода в эксплуатацию,
• эксплуатации,
• планово-предупредительного ремонта и
технического обслуживания,
• утилизации.
Выполнять работы на устройстве и с устройст-
вом разрешается только квалифицированному
персоналу. Сотрудники, занимающиеся тран-
спортировкой устройства или работающие с
ним, должны прочитать и усвоить соответству-
ющие разделы руководства по эксплуатации, и
в частности раздел "Указания по технике без-
опасности".
Кроме того, эксплуатирующая организация
должна организовать инструктаж персонала о
возможных опасностях. Один экземпляр руко-
водства по эксплуатации должен всегда нахо-
диться в месте использования устройства.
Конструкция парового увлажнителя воз-
духа HygroMatik не позволяет устанавли-
вать его под открытым небом.
Опасность ожога!
Производится пар с температурой до 100°C.
Непосредственное вдыхание не допускается!
