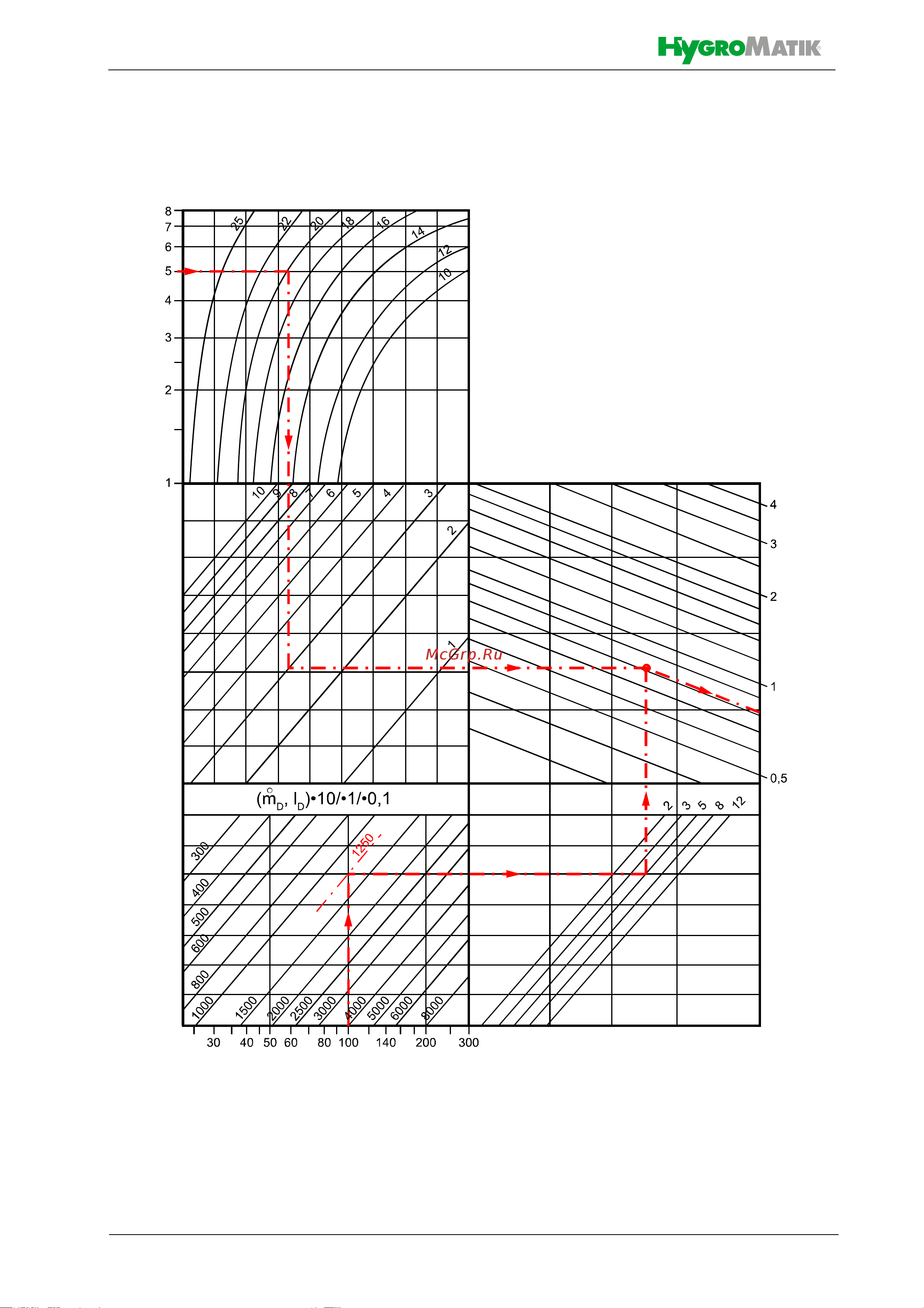

5.3.2 Номограмма участка увлажнения
Источник: Henne, Erich: Luftbefeuchtung, 3. Auflage 1984 (страница 101), Oldenbourg Industrieverlag, München
gegeven: gebruikte circulatielucht
Температура воздуха
(после увлажнения), t
2
[°C]
Влажность воздуха (перед увлажнителем),
x
1
= [г/кг]
Увеличение удельной влажности,
∆x = [г/кг]
Общая длина парораспределителей,
L
D
[мм]
o
Производительность пароувлажнения, m
D
[кг/ч]
Участок увлажнения B
n
[м]
Скорость воздуха w
L
= [м/с]
Пример:
дано: работа с использованием воздуха из
окружающей среды
x
1
= 5 г/кг, ∆x = 3 г/кг
t
1
(≈t
2
) = 20°C
o
m
D
= 100 кг/ч, L
D
= 1,25 м
w
L
= 5 м/с
результат: участок увлажнения B
n
≈ 0,8 м
