Страница 21
Вертикальный монтаж парораспределите-
лей
Предпочтительным является горизонтальный
монтаж парораспределителей, но возможен и
монтаж в климатический канал снизу.
Длина стандартных парораспределителей
DN25 и DN40 [мм]***:
220, 400, 600, 900, 1200, 1450/1500
*** Особая длина — по запросу.
Количество и размеры парораспределите-
лей, необходимых для паровых увлажнителей
воздуха, а также номинальный внутренний
диаметр соответствующих паровых шлангов и
шлангов для конденсата указаны в главе "Тех-
нические характеристики".

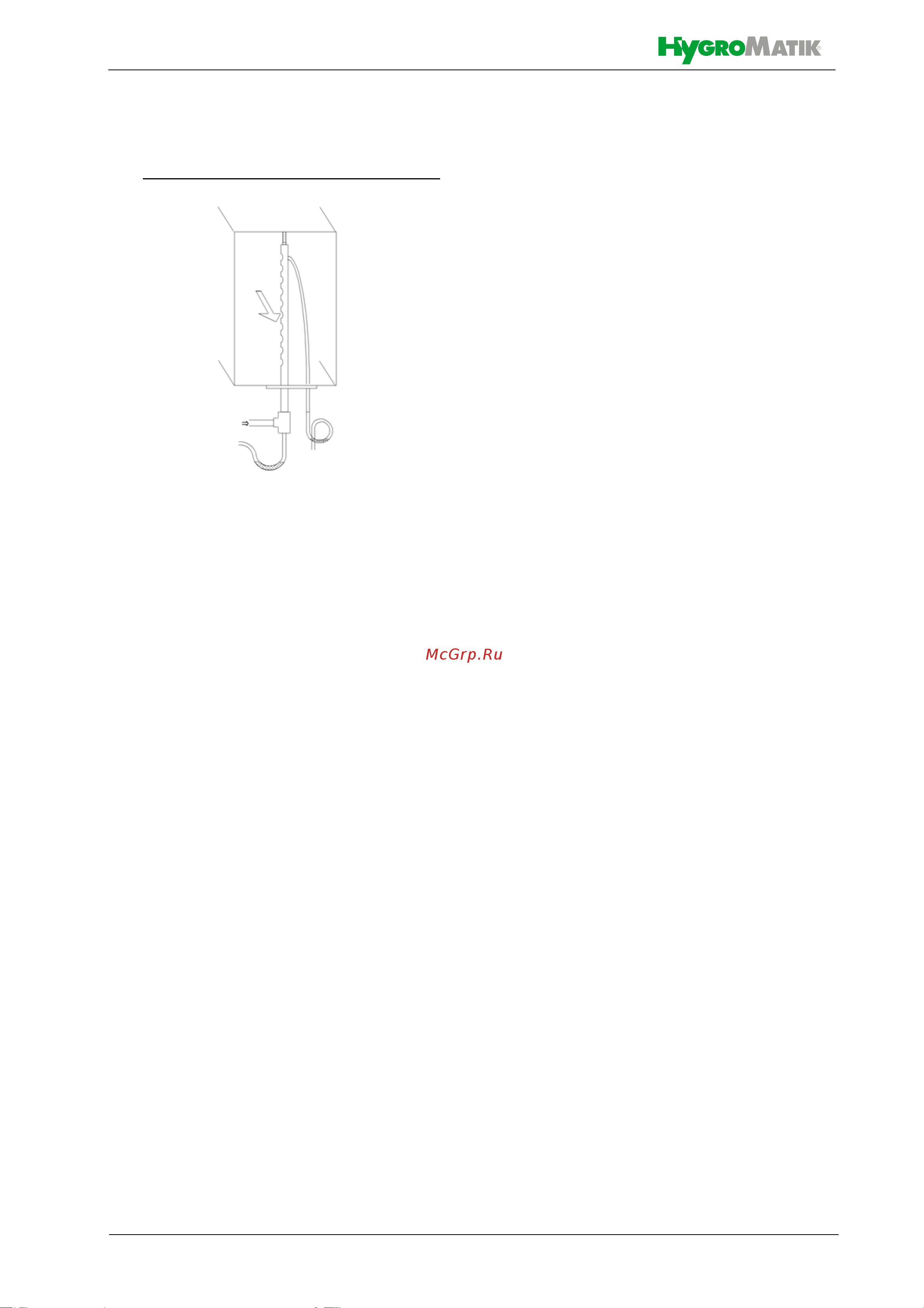

Расположение парораспределителей
направление
подача пара
потока
воздуха
