Страница 22
5.5 Паровые шланги и шланги
для конденсата
В связи с высокими требованиями к материалу
шлангов в данных условиях эксплуатации
рекомендуется использовать только ориги-
нальные шланги HygroMatik.
5.5.1 Правила определения пара-
метров паровых шлангов
• Номинальный внутренний диаметр
парового шланга или паропровода дол-
жен быть не меньше, чем у паровыпуск-
ного патрубка парового увлажнителя
воздуха HygroMatik (избегайте сужений
поперечного сечения, чтобы пар мог
выходить из парового патрубка без дав-
ления).
• Шланги должны прокладываться без
провисания и перегибов с постоянным
подъёмом или уклоном 5–10% (в против-
ном случае образуются скопления
воды).
• Паровые шланги должны через каждые
500 мм фиксироваться хомутами с дер-
жателем.
• Паровые шланги должны быть как
можно более короткими. Линии длиной
более 5 м следует прокладывать в ста-
ционарных трубах с термоизоляцией,
чтобы минимизировать потери энергии и
образование конденсата. На прямых
участках рекомендуется использовать
стационарные трубы.
• Если (в отличие от стандартного испол-
нения) паропроизводительность делится
между двумя парораспределителями,
тройник для парового шланга следует
устанавливать как можно ближе к паро-
распределителям. Таким образом,
основной участок прокладывается с
помощью только одного парового
шланга и сокращаются потери в резуль-
тате конденсации.
• Паропровод должен прокладываться в
доступном месте.
• Производительность устройства, про-
кладка паропровода и характеристики
самого канала влияют на давление в
канале. В исключительных случаях
может потребоваться оптимизация про-
кладки паропровода.
• Необходимо учитывать минимальный
радиус:
паровой шланг DN 25: Rмин = 200 мм
паровой шланг DN 40: Rмин = 400 мм
5.5.2 Шланги для конденсата
Шланг для конденсата может проходить от
парораспределителя обратно к паровому
цилиндру, как показано на схеме ниже (метод
прокладки 1). В качестве альтернативного
варианта шланг для конденсата можно подве-
сти также непосредственно к канализацион-
ному трубопроводу или стоку (метод
прокладки 2).
Если конденсат возвращается в паровой
цилиндр, в соединительном патрубке для
шланга конденсата на верхней части цилиндра
следует с помощью 8-мм сверла просверлить
отверстие. Для этого необходимо демонтиро-
вать паровой цилиндр (см. главу "Техническое
обслуживание", раздел "Демонтаж и повтор-
ный монтаж парового цилиндра").

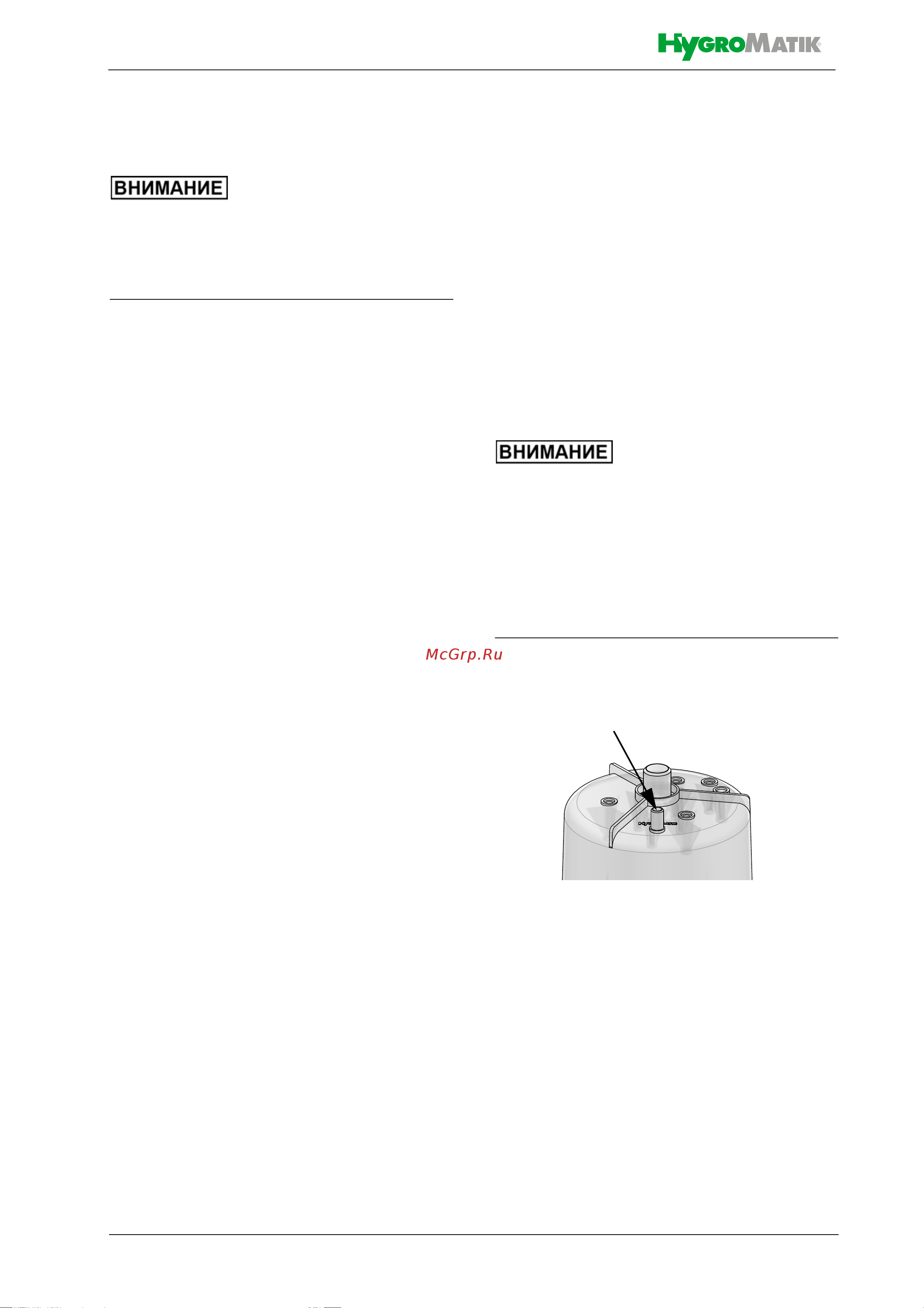

соединительный патрубок для шланга
Паровой цилиндр — вид сверху
отверстие 8-мм сверлом
при необходимости просверлить
конденсата
