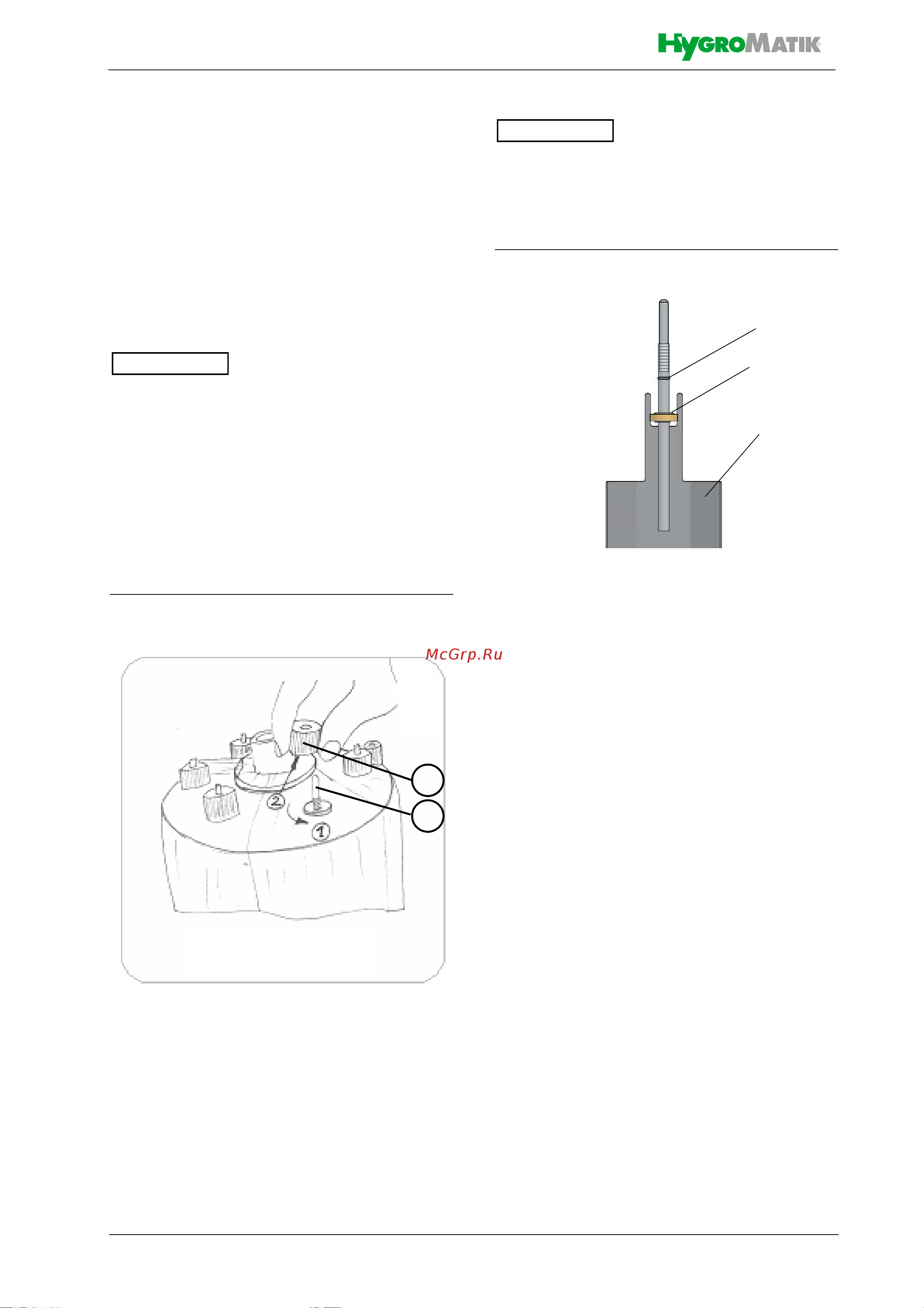

Страница 41
9.8 Проверка шлангов
Поскольку паровые шланги и шланги для кон-
денсата подвергаются износу, их также необ-
ходимо регулярно проверять.
9.9 Замена электродов
» Демонтируйте и откройте цилиндр,
см. также главу "Демонтаж и монтаж
парового цилиндра".
Цвета барашковых гаек соответствуют цветам
соединительных проводов. Расположение этих
гаек обязательно необходимо сохранить при
монтаже электродов во избежание случайных
изменений потенциалов. Таким образом,
перед снятием гаек необходимо записать или
запомнить их расположение. При повторной
установке электродов особо проследите за
тем, чтобы в непосредственной близости с гне-
здом электрода-датчика (серого цвета) не под-
ключался серый соединительный провод.
» Отвинтите барашковые гайки (49).
» Извлеките электроды (48).
» Установите новые электроды (48).
Проверьте правильность положения
электродов (см. изображение узлов в
разобранном виде).
На электродах для парового цилиндра CY45/2
имеется двойное уплотнение (см. рис.). Чтобы
при монтаже не возникло затруднений, пред-
варительно смочите верхнее кольцо круглого
сечения водой или мыльным раствором.
Двойное уплотнение электродов для парового
цилиндра CY45/2 (FLE50/65100/130)
» Прочно затяните барашковые гайки
вручную.
» Замените кольца круглого сечения
(фланец, опора и переходник паро-
вого шланга) на кольца без раствори-
телей, соответствующие по качеству
стандартам HygroMatik.
» Соберите цилиндр..
» Наденьте штекеры электродов (4)
непосредственно на электроды (48).
» Установите паровой цилиндр.
ȼɇɂɆȺɇɂȿ
49
48
ȼɇɂɆȺɇɂȿ
круглое кольцо
скрытое кольцо
круглого сечения
электрод
