32
Elektrik bağlantısı
m
Elektrik çarpma tehlikesi!
Cihaz içindeki parçalar keskin kenarlı olabilir. Bağlantı
kablosu hasar görebilir. Bağlantı kablosunu kurma
işlemi esnasında katlamayınız veya sıkıştırmayınız.
Gerekli bağlantı verileri, cihazın iç kısmında
bulabileceğiniz tip etiketinin üzerinde bildirilmiştir;
bunun için metal yağ filtreleri sökülmelidir.
Bağlantı hattının uzunluğu: yakl. 1,30 m
Bu cihaz, AB parazitlenme giderme yönetmeliklerine
uygundur.
m Elektrik çarpma tehlikesi!
Cihazın elektrik şebekesinden ayrılması her zaman
mümkün olmalıdır. Cihaz sadece kurallara uygun olarak
kurulmuş bir korumalı prize takılmalıdır. Montajdan
sonra fişe ulaşılamıyorsa veya gerekli sabit bağlantı
sırasında kurulum tarafında en az 3 mm kontak mesafeli
birçok kutup ayırma düzeneği mevcut olmalıdır. Sabit
bağlantıyı sadece bir elektronik uzmanı
gerçekleştirmelidir. Güç kaynağının akım devresine
kaçak akım koruma şalteri (RCD) montajı yapmanızı
öneririz.
Mobilyanın hazırlanması
▯ Montajın yapılacağı mobilya yatay olarak hizalanmış
ve yükü taşıma kapasitesine sahip olmalıdır.
▯ Davlumbaz maksimum ağırlığı 18 kg'dır.
Cihazın boyutları ve emniyet mesafeleri
▯ Cihaz boyutlarına dikkat ediniz.
▯ Emniyet mesafelerine uyunuz.
Gazlı ocakların kurulum talimatlarında farklı bir mesafe
isteniyorsa, her zaman büyük olan mesafeye uyulmalıdır.
Montajın yapılacağı mobilyalar 90ºC'ye kadar ısıya
dayanıklı olmalıdır. Montajın yapılacağı mobilyanın
stabilitesi, kesme işlemleri sonrasında da garanti
edilmelidir.

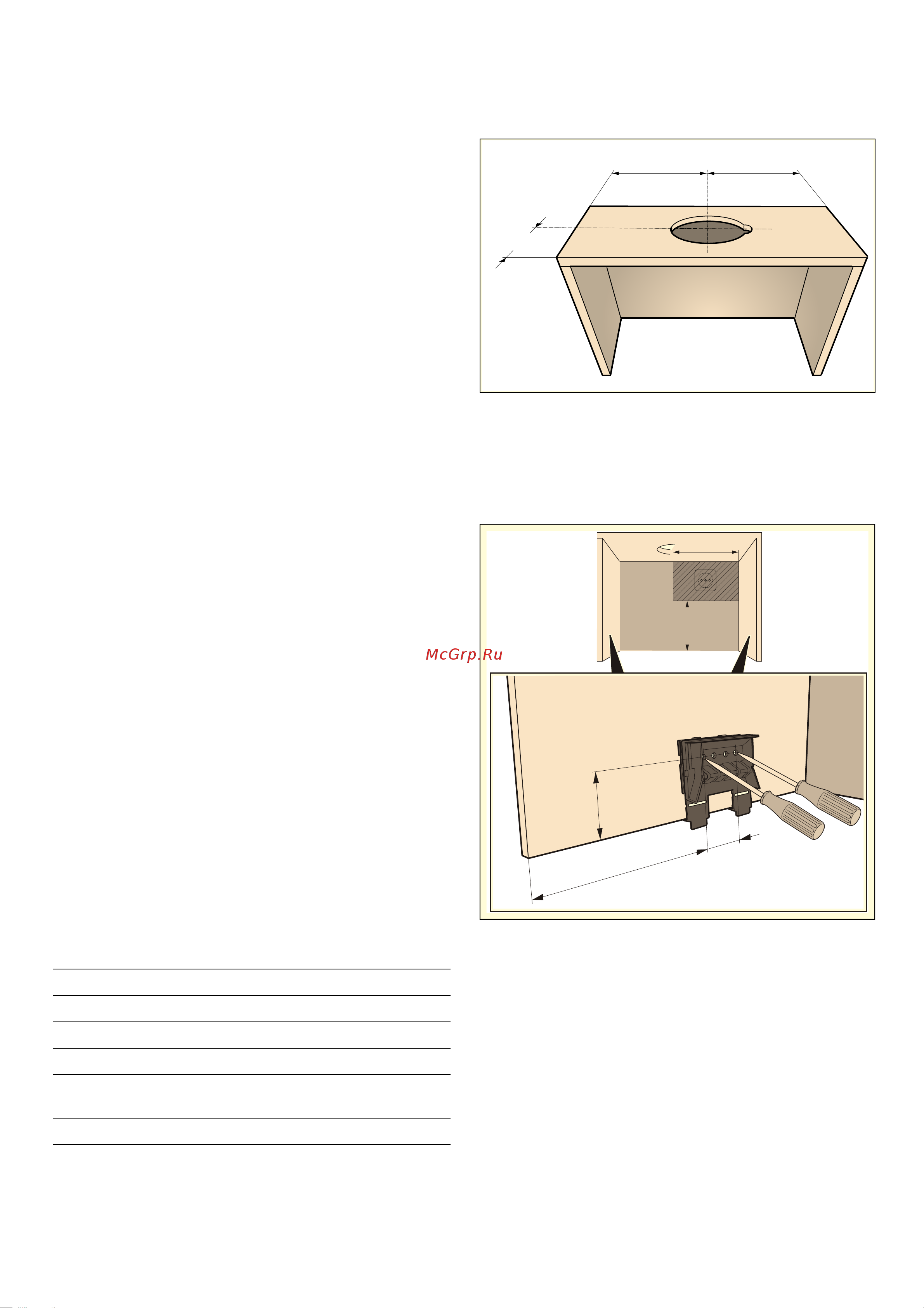

Bu davlumbaz, tezgah üstü dolabına aşağıdaki
boyutlarla monte edilmek üzere tasarlanmıştır:
1 Hava boşaltma borusu için kesit oluşturunuz. Bunun
için montajın yapılacağı mobilyanın tavanında veya
arka duvarında şebeke bağlantı kablosu için ek bir
delik açılması gereklidir.
2 Varsa dolap tabanı da ç
ıkarılmalıdır. Dolap iç
taraflarındaki sabitleme noktalarını işaretleyiniz ve
bir delici ile delik açınız. Sabitleme noktalarını
işaretlemek için birlikte verilen sabitleme parçasını
kullanınız.
Genişlik 600 mm
Derinlik min. 320 mm
Derinlik İndirme çerçevesi ile minimum 350 mm
Yükseklik min. 420 mm
Yükseklik CleanAir hava sirkülasyon modülü ile
min. 600 mm
Duvar kalınlığı 16 mm veya 19 mm
PP
PP
PLQ
PP
