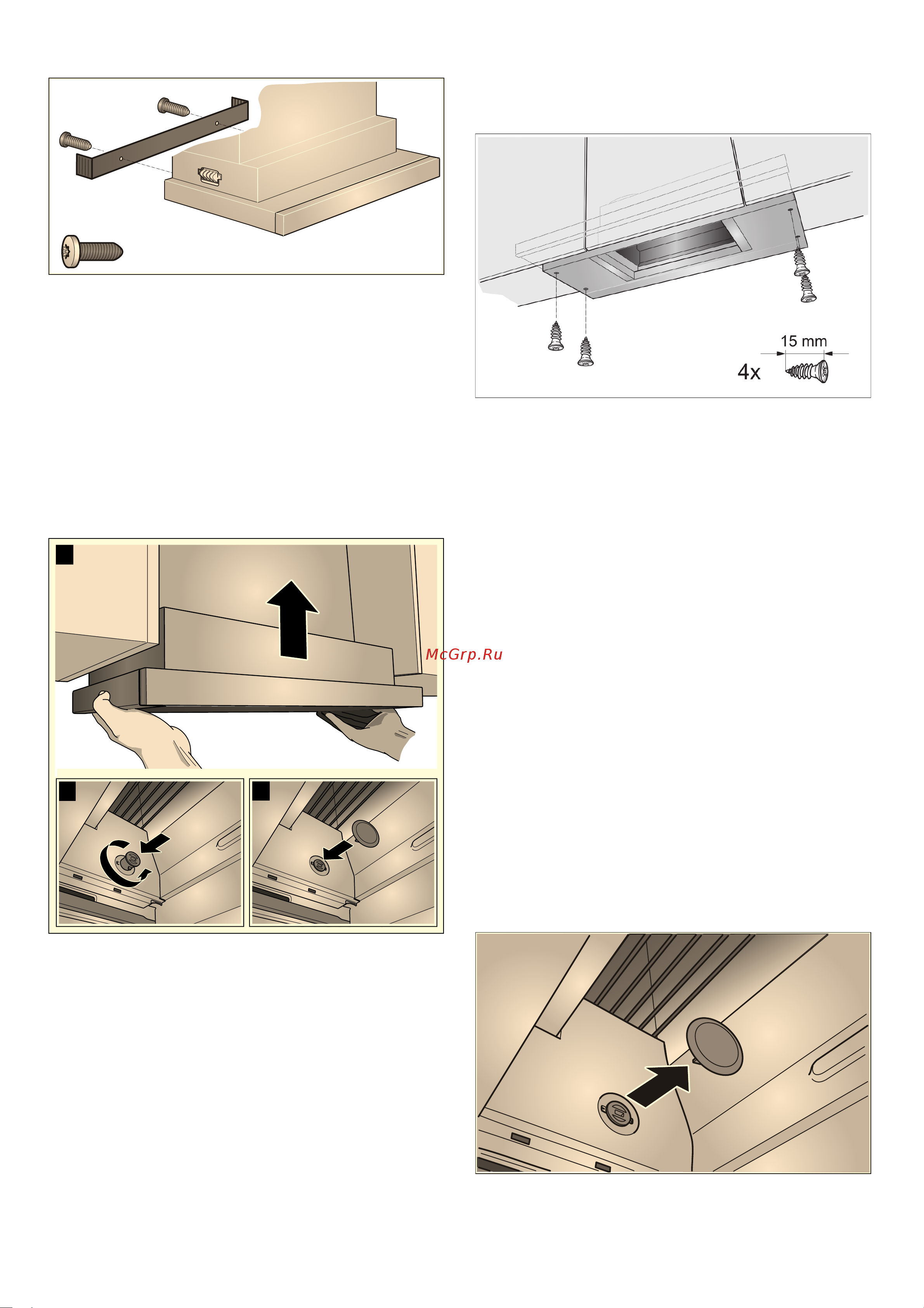

35
4 Duvar bağlantı çubuğunu vidalayınız.
5 Sabitleme pimlerini bastırınız ve 90° döndürünüz.
Bilgi: Cihaz üzerindeki sağ ve sol sabitleme
parçaları hareket edebilmelidir.
Nihai montaj
1 Cihazı yerleştiriniz. ¨
2 Sağ ve sol sabitleme pimlerini yerleştiriniz. ©
3 Sağ ve sol koruma kapaklarının klipslerini kapatınız.
ª
4 Elektrik bağlantısını bağlayınız.
Bilgi: Davlumbaz gövdesi, tezgah üstü dolabının içine
gizlenebilir. Bunu yaparken aşağıdakilere dikkat ediniz:
‒ Ara zemin davlumbaz gövdesinin üzerine
yerleştirilemez.
‒ Ön kapak gövdeye sabitlenemez.
‒ Filtre değişimi ve müşteri hizmetleri servisi için
yeterli erişim aralığı olmalıdır.
Cihaz genişliği 90 cm:
Cihaz ayrıca yan tezgah üstü dolapları na sıkıca
vidalanmalıdır.
Boru bağlantılarının sabitlenmesi
Bilgi: Bir alüminyum boru kullanılması halinde, bağlantı
alanını önceden pürüzsüz ve çapaksız hale getiriniz.
Hava çıkış borusu Ø 150 mm (tavsiye edilen ebat)
Hava çıkış borusunu doğrudan hava borusu ağzına
takınız ve sızdırmaz hale getiriniz.
Hava çıkış borusu Ø 120 mm
1 Çap küçültme parçasını doğrudan hava çıkış
parçasına takınız.
2 Hava çıkış borusunu çap küçültme parçasına
takınız.
3 Her iki bağlantı yerini uygun şekilde sızdırmaz hale
getiriniz.
Cihazın sökülmesi
1 Elektrik bağlantısını sökünüz.
2 Boru bağlantılarını sökünüz.
3 Metal yağ filtresini sökünüz.
4 Sabitlemelerin koruma kapaklarını çıkartınız.
5 Cihazın çıkarılması bkz. bölüm "Cihazın çıkarılması".
[
%
$
&
