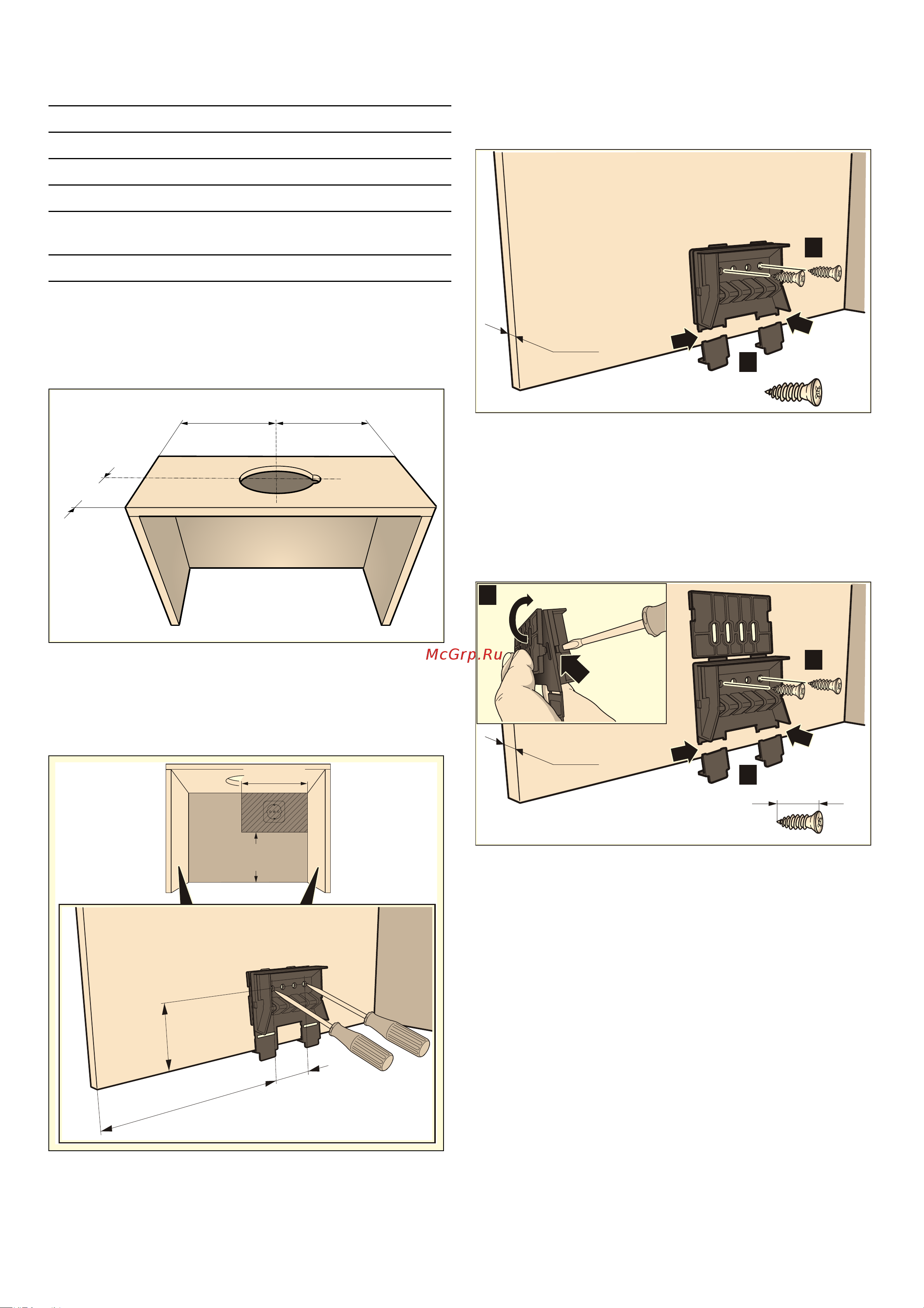

Okap przeznaczony jest do montażu w szafce górnej o
następujących wymiarach:
1 Wykonać wycięcie pod rurę wylotową. W tym celu
wykonać otwór w suficie lub tylnej ściance mebla do
zabudowy z dodatkowym wycięciem na przewód
zasilający.
2 Spód szafki, jeśli jest, należy usunąć. Wewnątrz
szafki wyznaczyć punkty mocowania i nakłóć je
rylcem. Do wyznaczenia punktów mocowania użyć
dołączonego elementu mocującego.
Grubość ścianki korpusu 16 mm
1 Elementy mocujące po lewej i po prawej stronie
przykręcić do korpusu. ¨
2 Usunąć nakładki na dole elementów mocujących. ©
Grubość ścianki korpusu: 19 mm
1 Rozłożyć nakładkę na obu elementach mocujących.
¨
2 Elementy mocujące po lewej i po prawej stronie
przykręcić do korpusu. ©
3 Usunąć nakładki na dole elementów mocujących. ª
Szerokość 600 mm
Głębokość min. 320 mm
Głębokość min. 350 mm z ramą teleskopową
Wysokość min. 420 mm
Wysokość min. 600 mm z modułem obiegu zamknię-
tego CleanAir
Grubość ścianki 16 mm lub 19 mm
PP
PP
PLQ
PP
$
%
[
PP
%
&
PP
[
PP
$
