DE - 19

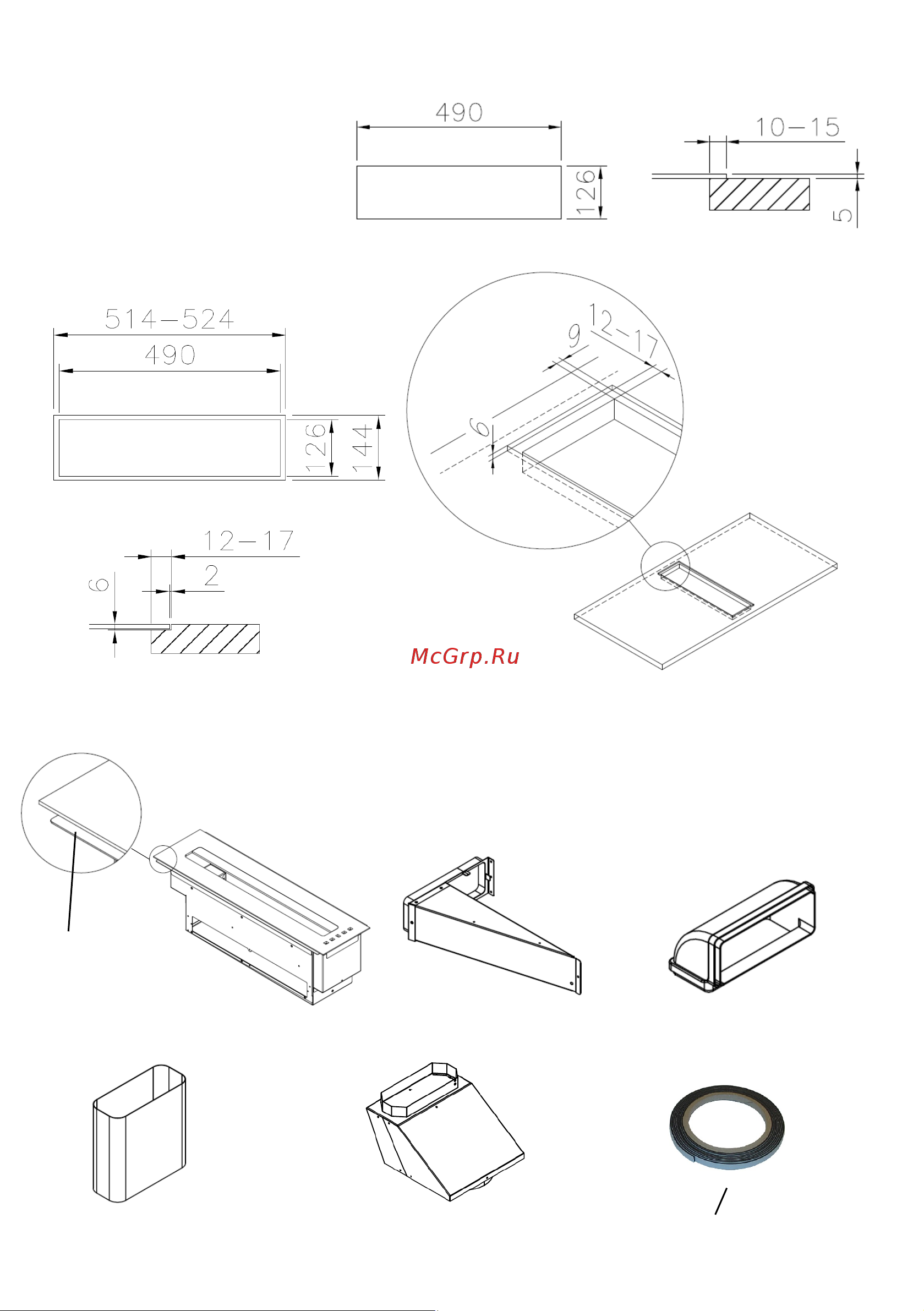

Die Abmessungen von Ausschnitt können der Abbildung unten entnommen werden.
Aufsatzmontage der Einbaugeräte:
Flächenbündige Montage der Einbaugeräte:
Bei der Montage der Abzugshaube,die mitgelieferte Zubehör verwenden und wie auf dem Informationsblatt
dargestellt vorgehen.
A = Kochfeldabzug
B = Unterbau-Modul
C = KT4
D = Rechteckrohr 220x90x200 E = Übergangsstück
