Fulgor Milano FPH 5114 TC BK [6/60] D tubo plastica 220x90x200 e disassatore
![Fulgor Milano FPH 5114 TC BK [6/60] D tubo plastica 220x90x200 e disassatore](/views2/2005888/page6/bg6.png)
IT - 3

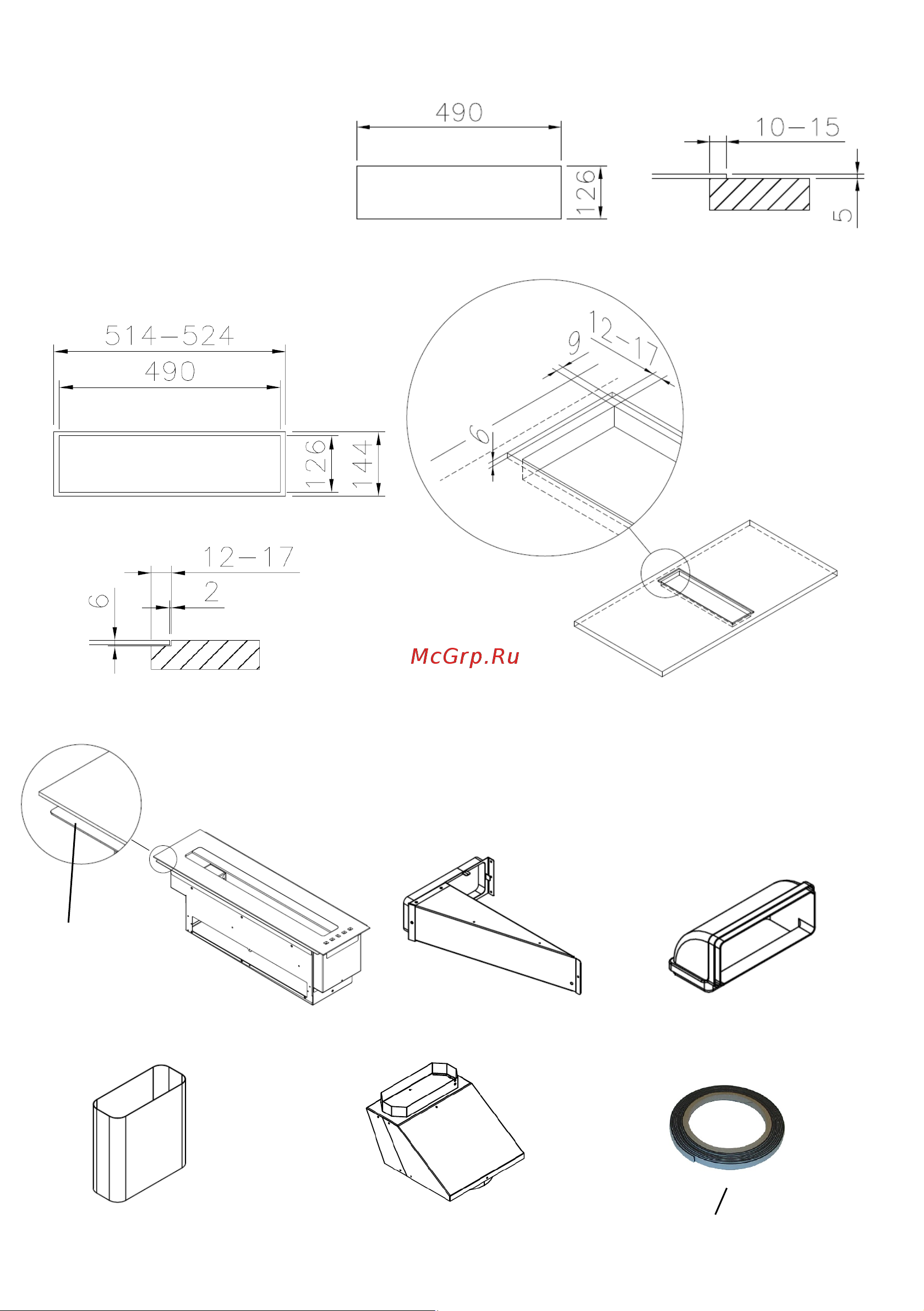

Per le dimensioni del foro fare riferimento al seguente disegno.
Montaggio sporgente:
Montaggio filo top:
Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate.
A = Cappa da piano
B = Convogliatore
C = KT4
D = Tubo plastica 220x90x200
E = Disassatore
F
G
