Fulgor Milano FPH 5114 TC BK [38/60] D kunststof buis 220x90x200 e verloopstuk
![Fulgor Milano FPH 5114 TC BK [38/60] D kunststof buis 220x90x200 e verloopstuk](/views2/2005888/page38/bg26.png)
NL - 35

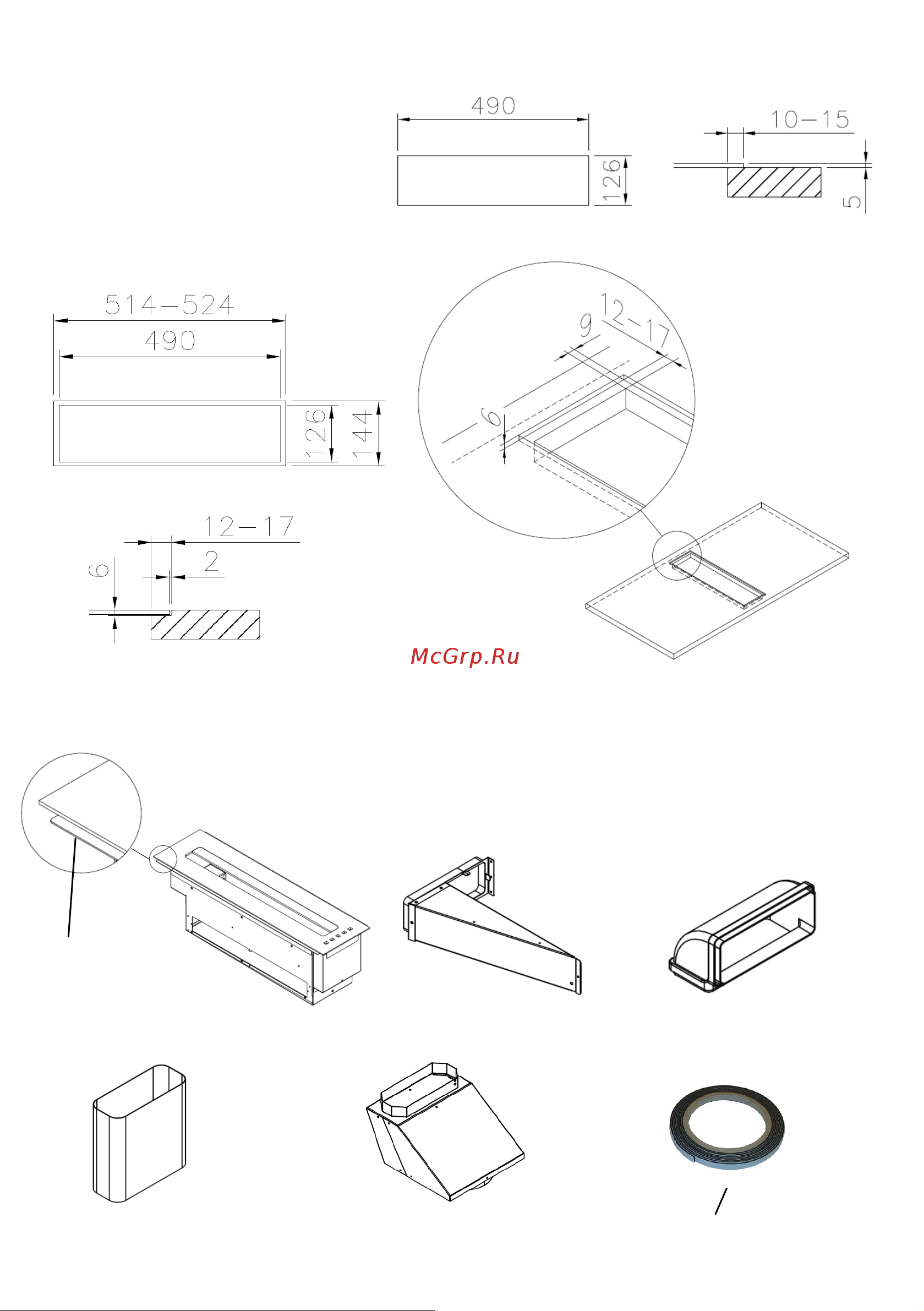

Raadpleeg de volgende tekening voor de afmetingen.
Opzetmontage inbouwapparatuur:
Vlakke montage van de inbouwapparatuur:
Voor de montage van de afzuigkap dienen de bijgeleverde accessoires gebruikt te worden en volgens de
stappen, zoals geïllustreerd in het blad.
A = Kookveldafzuiging B = Onderbouwmodule
C = KT4
D = Kunststof buis 220x90x200 E = Verloopstuk
F
G
