5. INBETRIEBNAHME

Installation

Stellen Sie die Steuer- und Laufwerkeinheit auf einer ebenen Fläche auf oder installieren Sie die Geräte in

Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) benötigen die Geräte jeweils 2 HE. Die Geräte

können mit jeweils vier Schrauben M6 im Rack befestigt werden. Die Laufwerkeinheit muss waagrecht

betrieben werden. Die Steuereinheit kann zur besseren Bedienbarkeit auch geneigt installiert werden.

Achten Sie bei der Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw.

dass die warme Luft aus dem Rack entweichen kann, um die Wärmeabstrahlung zu verbessern. Dauerhafte

Überhitzung kann zu Schäden an den Geräten führen.

Anschlüsse

Schalten Sie den CMP-2000 vor dem Anschließen oder Ändern bestehender Anschlüsse aus.

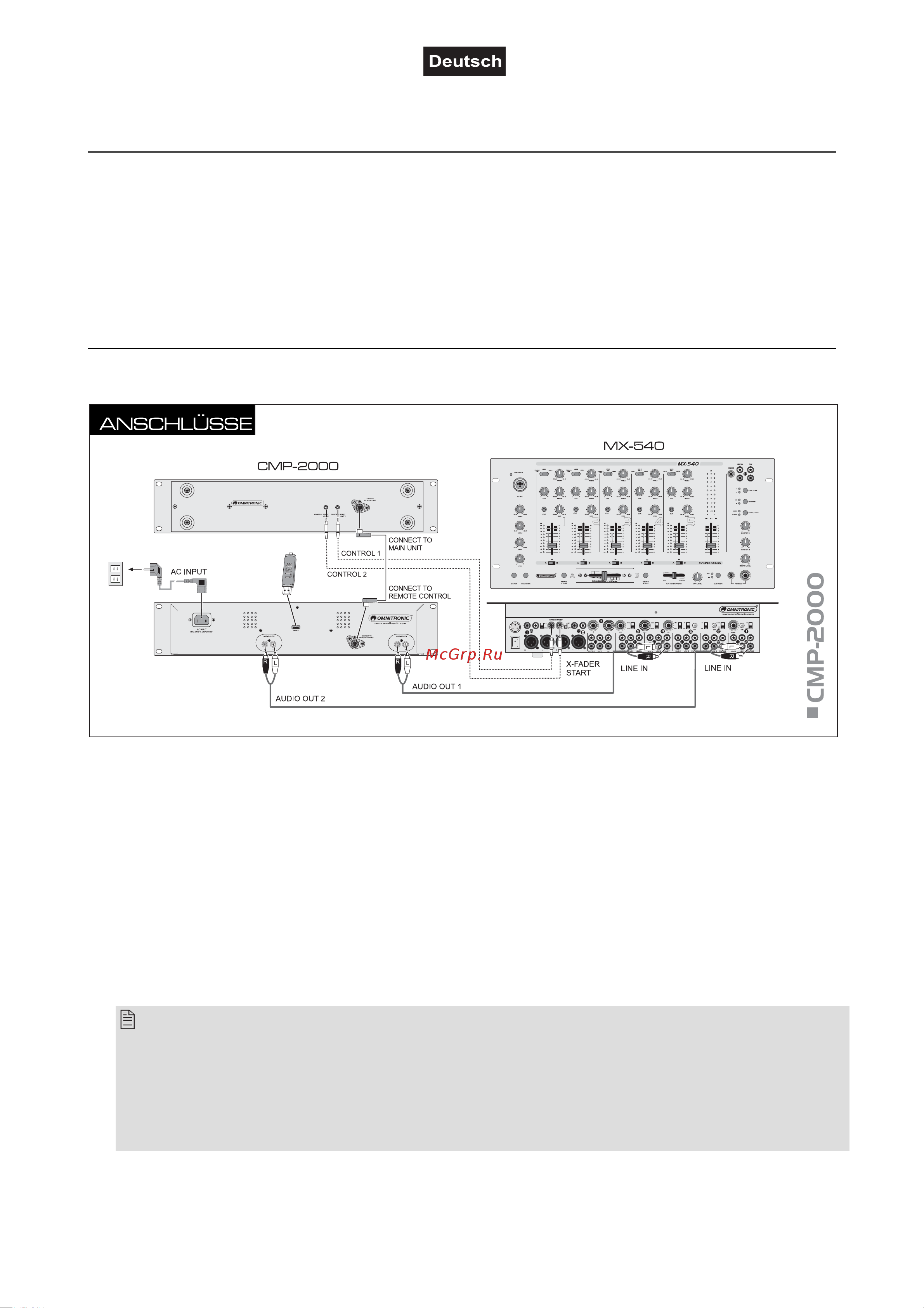

1 Schließen Sie die Laufwerkeinheit mit dem beiliegenden Mini-DIN-Anschlusskabel an die Steuereinheit

an. Verbinden Sie dazu Buchse [CONNECT TO REMOTE CONTROL] der Laufwerkeinheit mit der

Buchse [CONNECT TO MAIN UNIT] der Steuereinheit.

2 Schließen Sie nachfolgende Geräte mit Line-Pegel-Eingängen wie Verstärker oder Mischpult über die

beiliegenden Cinch-Kabel an die Cinch-Ausgänge auf der Laufwerkeinheit an. Achten Sie darauf, dass

die Belegung rechts/links an den Geräten übereinstimmt.

3 Die Laufwerke des CMP-2000 lassen sich mit einem externen Mischpult mit Faderstart-Funktion

fernbedienen (z. B. OMNITRONIC MX-540). Verwenden Sie die mitgelieferten Mini-Klinkenkabel,

um die Ausgänge [CONTROL START UNIT 1] und [CONTROL START UNIT 2] des CMP-2000

jeweils mit dem entsprechenden Eingang am Mischpult zu verbinden.

Bitte beachten Sie, dass die Faderstart-Funktion nur in Verbindung mit geeigneten Mischpulten funktioniert

(z. B. MX-540 und EX-820). Funktionsweise: Das anzuschließende Mischpult wird über einen 3,5-mm-

Klinkenstecker mit dem CMP-2000 verbunden. Zum Start der Wiedergabe wird der positive Anschluss

(Spitze) des Klinkensteckers über einen kurzen Impuls mit der Audiomasse verbunden. Zum Pausieren der

Wiedergabe wird der negative Anschluss (Schaft) des Klinkensteckers über einen kurzen Impuls mit der

Audiomasse verbunden. Das Mischpult muss mit einem Schalter, Taster oder Fader ausgestattet sein, der bei

Betätigung des entsprechenden Kanals zum Start die Spitze des Klinkensteckers und zum Pausieren den

Schaft des Klinkensteckers mit der Audiomasse des CMP-2000 verbindet.

4 Schließen Sie den CMP-2000 mit der beiliegenden Anschlussleitung ans Netz an (100-240 V AC,

50/60 Hz).
