Instructions for the procedure to install the flying kit on the chassis of the speaker
follow on next page.
The INSIDER
MKII speakers can be installed in order to fit a wide range of possible
situations. The hole placed in the bottom side of a INSIDER MKII speaker allows it to
be mounted on top of a pole alone or over a SUB speaker, which presents a proper
hole in the top side. Besides that, the speaker can stand flown with the use of an
optional flying kit.
The VERSE flying kit sold for INSIDER MKII speakers includes:
- 2x flying bar
- 4x doubles stud&ring
- 16x screws
- 1x eyebolt
- 1x hex key
Note: metal chains are not included in the kit.

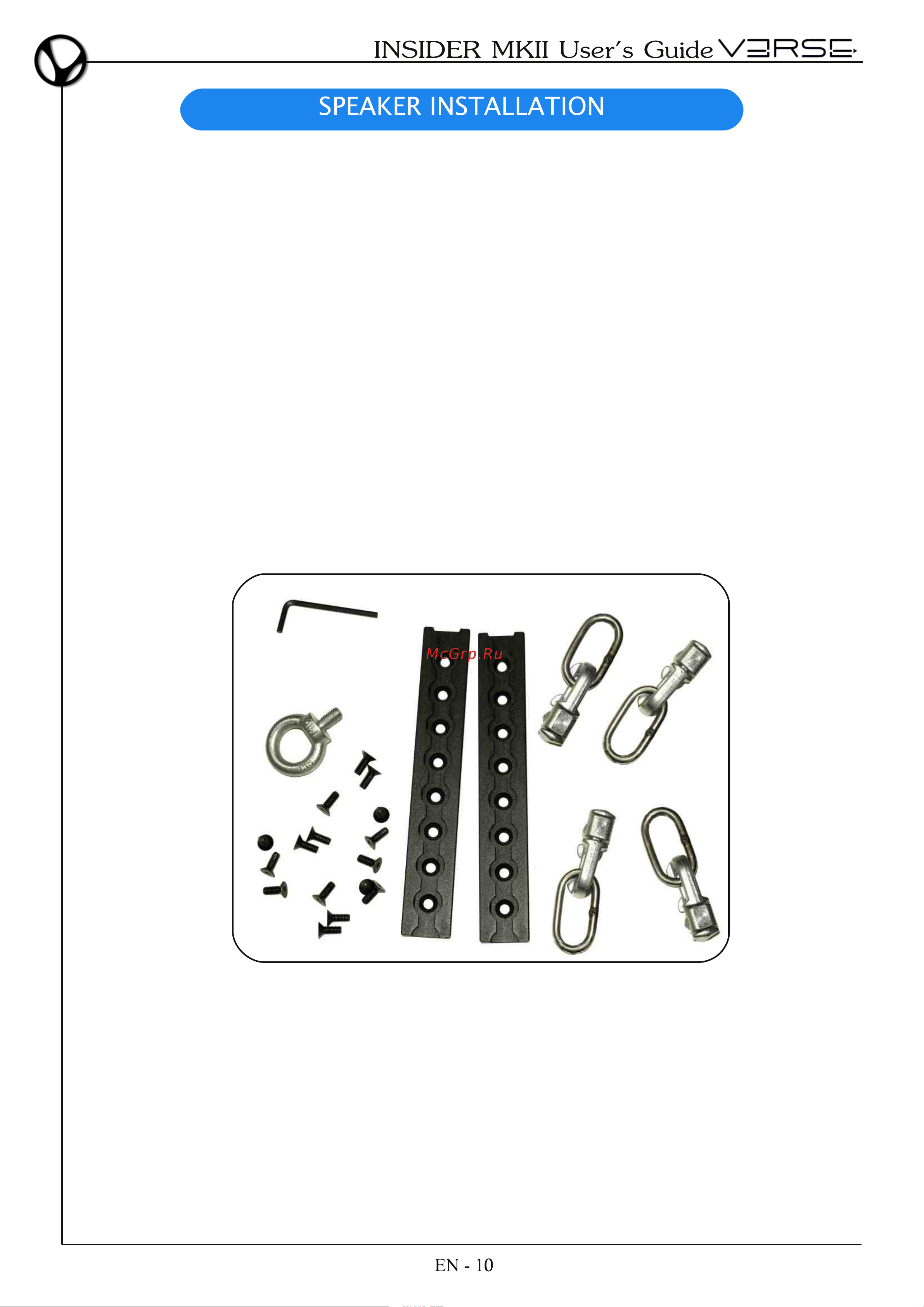

The content of the flying kit is shown in the picture below.
The content of a VERSE flying kit
