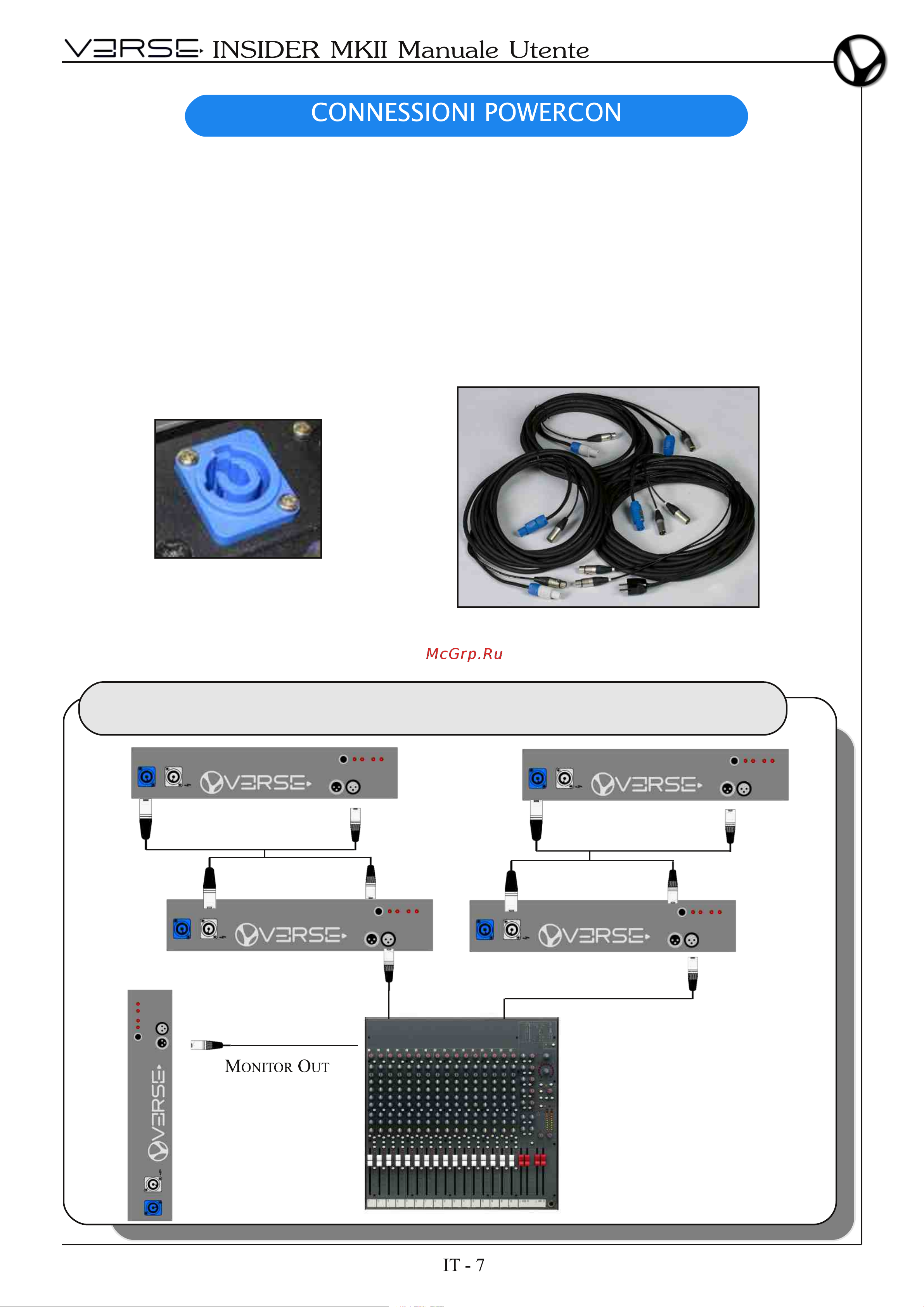

VERSE INSIDER 10 MKII [27/56] Configurazione 1 connessione diretta da mixer monitor
![VERSE INSIDER 10 MKII [27/56] Configurazione 1 connessione diretta da mixer monitor](/views2/2007790/page27/bg1b.png)
Il connettore PowerCon rende il sistema molto pratico e, grazie al connettore Link
presente in ogni cassa, evita il problema di portare l'alimentazione ad ogni elemento.
Tutti i sistemi VERSE sono provvisti dello speciale cavo fornito di due powercon e
due cavi XLR, rendendo possibile portare segnale e corrente da un elemento all'altro.
I subwoofer sono equipaggiati con una uscita doppia per semplificare il cablaggio
dei canali destro e sinistro.
NB: i cavi speciali sono inclusi solo nei sistemi VERSE, dunque l'acquisto di un
singolo altoparlante o sub non comporta l'inclusione di suddetto cavo.
Gli speciali cavi inclusi nei sistemi VERSE
Dettaglio di una presa
di corrente PowerCon
Configurazione 1. Connessione diretta da mixer + Monitor
