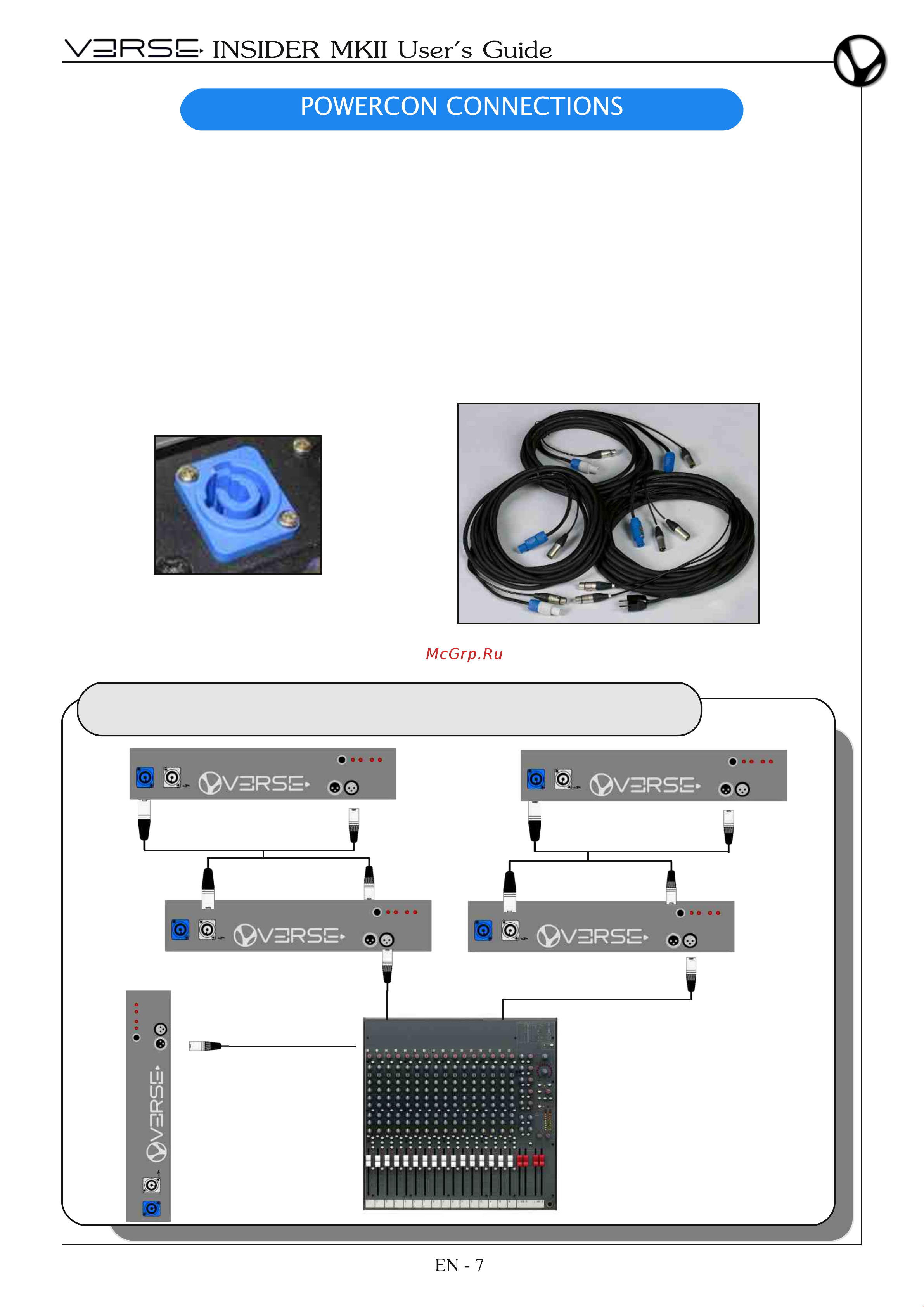

VERSE INSIDER 10 MKII [9/56] Detail of a powercon
![VERSE INSIDER 10 MKII [9/56] Detail of a powercon](/views2/2007790/page9/bg9.png)
MONITOR OUT
The Powercon connectors make the system very practical and, thanks to the LINK
OUTPUT on each enclosure, avoid the problem of having to run a power feed to each
element.
All VERSE Systems are provided with special customized cables made of a pair of
powercons and balanced XLR connectors. Therefore it is possible to provide for
signal and power a VERSE INSIDER MKII from another VERSE INSIDER MKII or a VERSE
SUB MKII. Subwoofers feature a double output link to simplify the left and right audio
channels.
Please note: the purchase of a spare VERSE speaker (i.e: not buying it in a -k system)
doesn't include the customized cables.
The customized cable provided with
VERSE speakers.
Detail of a Powercon
main input
Configuration 1. Direct Mixer connection + Monitor
L
E
F
T
C
H
A
N
N
E
L
R
I
G
H
T
C
H
A
N
N
E
L
