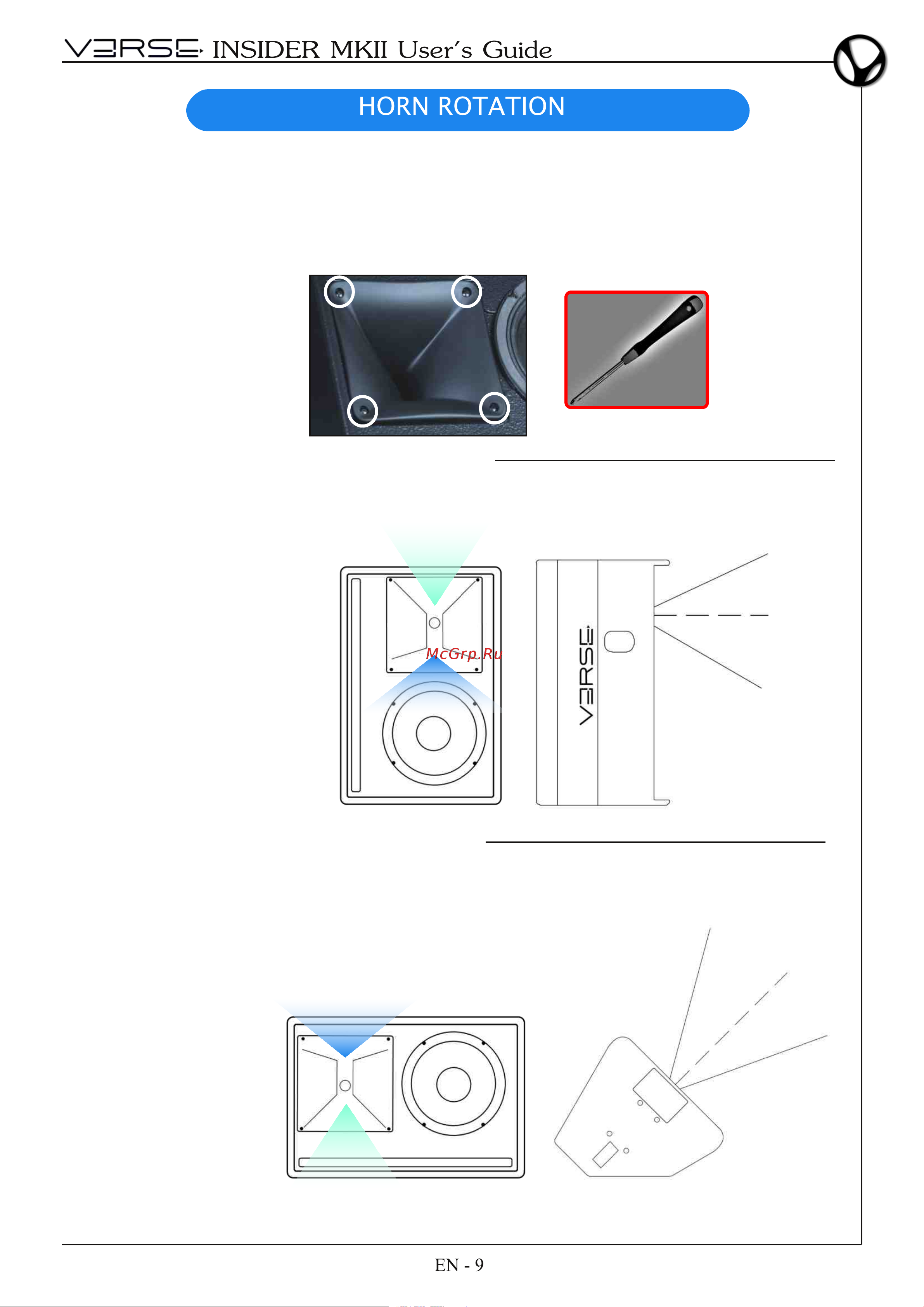

All the models of the INSIDER MKII line feature a rotatable horn with
asymmetrical dispersion angles. By removing the four screws positioned in the
corners of the horn, it is possible to rotate the horn, adjusting the dispersion
angle in the case the speaker is used in a horizontal
position.
"FRONT OF HOUSE" CONFIGURATION
"STAGE MONITOR" CONFIGURATION
+25
-30
50°
100°
The horn covers all the
audience: from the
closest listeners to
distant areas. For the
majority of
applications, the
asymmetrical horn
should be used with its
wide dispersion side
directed towards the
floor (as shown in
figure at right side).
50°
100°
-25
+30
For floor monitor
use the horn must
be rotated with its
wide dispersion side
directed towards
the top (as shown in
the figure) in order
to cover the
performer wether
he's near the
speaker or away
from it.
