VERSE INSIDER 10 MKII [45/56] Konfiguration 1 direkte mixer verbindung monitor
![VERSE INSIDER 10 MKII [45/56] Konfiguration 1 direkte mixer verbindung monitor](/views2/2007790/page45/bg2d.png)
MONITOR OUT
Dank der praktischen POWERCON-Anschlüsse und der LINK-Ausgänge an jedem Gerät,
kann man einen separaten Anschluss der einzelnen Elemente an das Stromnetz und die
dadurch entstehenden Probleme umgehen. Alle Verse-Systeme werden mit Spezialkabeln
ausgeliefert, die paarweise aus einem POWERCON - und einem XLR - Kabel bestehen. Diese
machen es möglich eine VERSE INSIDER MKII Box über eine zweite VERSE INSIDER MKII oder
VERSE SUB MKII Einheit mit Strom und einem entsprechenden Signal zu versorgen. Die
Subwoofer kommen mit einem doppelten Output Link, der die Realisation eines 2-Kanaligen
Setups vereinfacht.
Wichtiger Hinweis: Beim Kauf eines einzelnen Verse-Lautsprechers z.B. als Ersatz- oder
Ergänzungs-Box, müssen die passenden Custom-Kabel separat erworben werden.

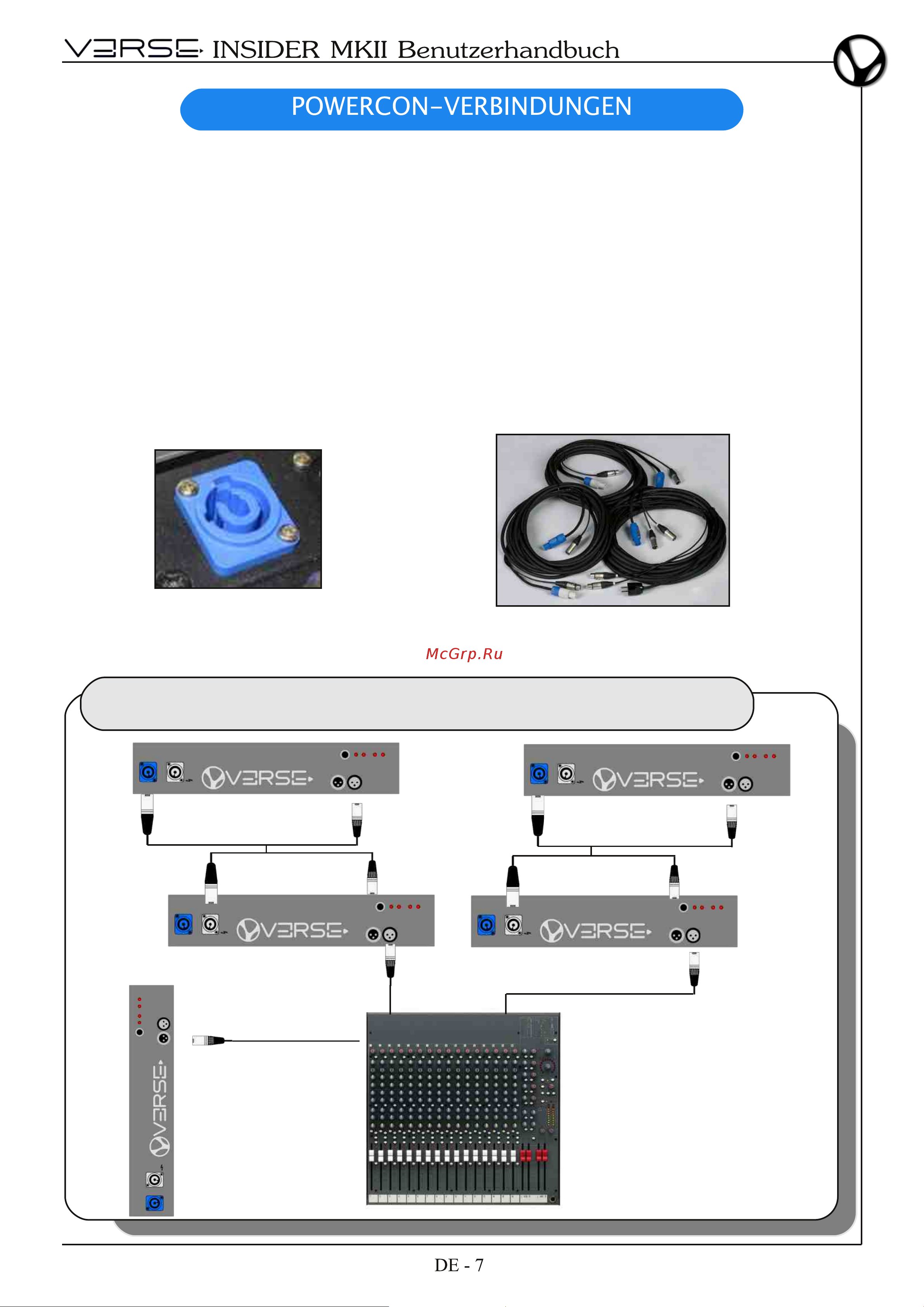

Konfiguration 1. Direkte Mixer-Verbindung + Monitor
L
E
F
T
C
H
A
N
N
E
L
R
I
G
H
T
C
H
A
N
N
E
L
Die kundenspezifische Kabel im
Lieferumfang der VERSE system
Der Powercon
Stromnetz Anschluss
