VERSE INSIDER 10 MKII [47/56] Front of house konfiguration
![VERSE INSIDER 10 MKII [47/56] Front of house konfiguration](/views2/2007790/page47/bg2f.png)

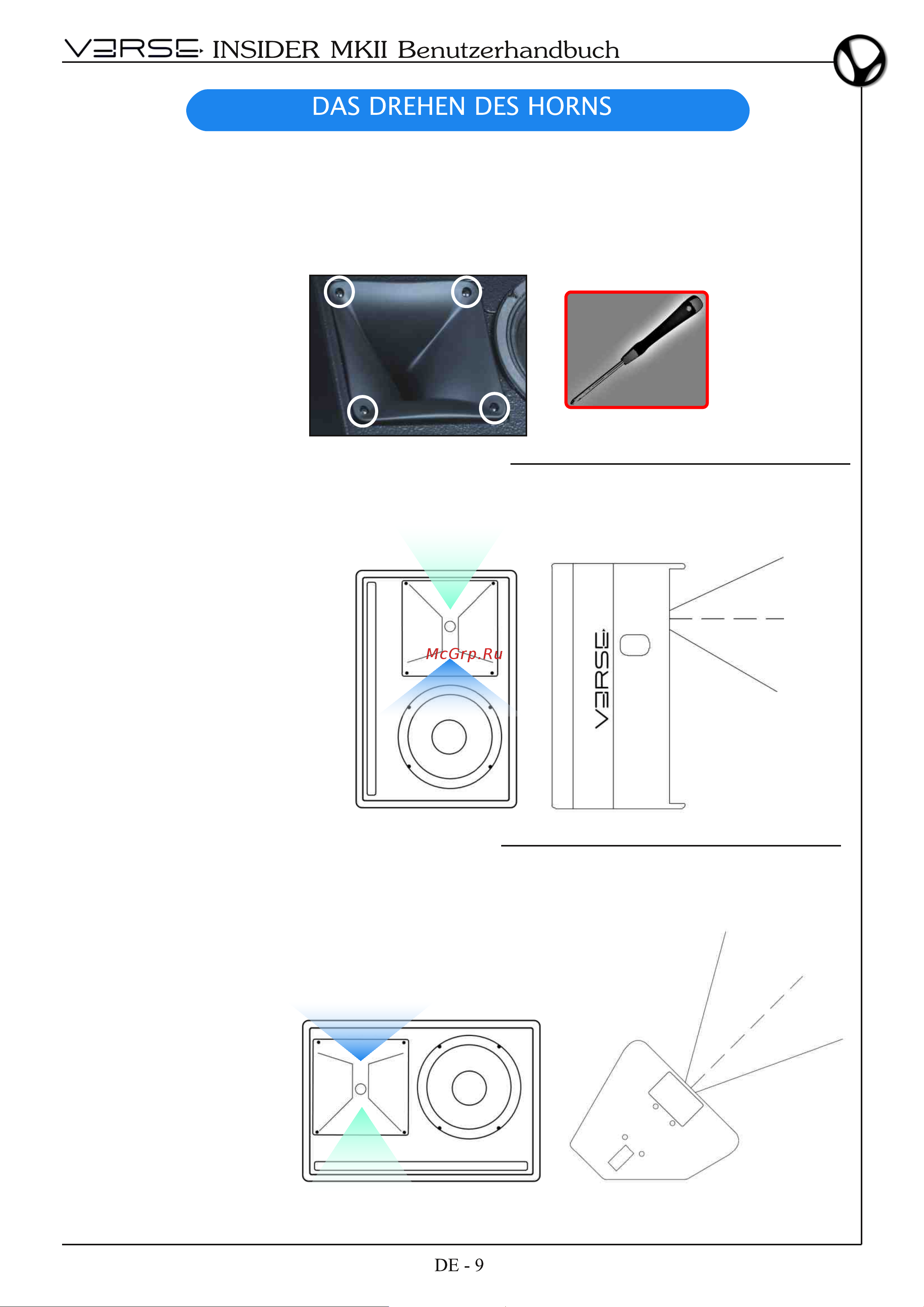

"FRONT OF HOUSE" KONFIGURATION
"STAGE MONITOR" KONFIGURATION
+25
-30
50°
100°
Das, über das Horn
abgestrahlte Signal, erreicht
das komplette Publikum:
Egal ob ein Zuhörer sehr nah
an der Box steht, oder weiter
entfernt ist. Die
Konfiguration, bei der der
steilere Winkel (100°) in
Richtung Boden zeigt,
empfiehlt sich für die
meisten Anwendungen der
Box (siehe Abbildung rechts).
50°
100°
-25
+30
Für den horizontalen
Einsatz im Stil eines
Bühnen-Monitors sollte
das Horn so gedreht
werden, dass der steilere
Abstrahlwinkel nach oben
in Richtung Decke zeigt.
So ist sichergestellt, dass
der direkt vor der Box
stehende Musiker das
Signal optimal hört (siehe
Abbildung rechts).
Alle Modelle der INSIDER MKII Linie sind mit einem drehbaren Horn mit
asymmetrischem Abstrahl-Winkel ausgerüstet. Nach dem Entfernen der vier
Schrauben in den Ecken des Horns, lässt sich der Abstrahlwinkel durch Drehen
der Einheit individuell verändern. Das ist zum Beispiel dann sinnvoll, wenn
man die Box in einer horizontalen Position als Monitor verwenden möchte.
