10
Руководство по технике безопасности и установке MAC Quantum Profile
Подключение к источнику питания электросети переменного тока
Кабель питания можно встроить в сеть здания методом жесткого монтажа или с помощью сетевого
штепселя (переносной вилки), чтобы можно было подключить устройство к локальным выходам
сети питания переменного тока. Если Вы устанавливаете сетевой штепсель, необходимо установить
заземленную вилку, следуя инструкциям изготовителя. В таблице 1 показаны некоторые
возможные схемы идентификации выводов питания электросети; если выводы не определены
четко, или если у Вас есть сомнения о соответствии установки требованиям, необходимо
проконсультироваться с квалифицированным электриком.
Цвет провода
(США)
Цвет провода
(ЕС)
Вывод
Символ
Винт (США)
черный
коричневый
фаза питания
L
желтый или
латунный
белый
синий
нейтральный
N
серебристый
зеленый
желтый/зеленый
земля
или
зеленый
Таблица 1: Подключения переносной вилки (сетевого штепселя)
Подача питания
См. рисунок 7. Чтобы
подать питание на MAC
Quantum Profile,
необходимо сначала
убедиться, что фиксатор
наклона ослаблен, что
основание стабильно
удерживается, и что в
момент зажжения лампы
и начала движения
прибора не будет создан
риск для безопасности
людей. Затем установить
переключатель питания
вкл./выкл. B в
положение I (Вкл.).
Убедиться, что
переключатель подачи
питания от сети B
установлен на O (Выкл.),
до того как вставить или
вынуть разъем ввода
питания в гнездо ввода
А, иначе можно
спровоцировать дуговой
разряд на клеммах
разъема, который может
повредить их.

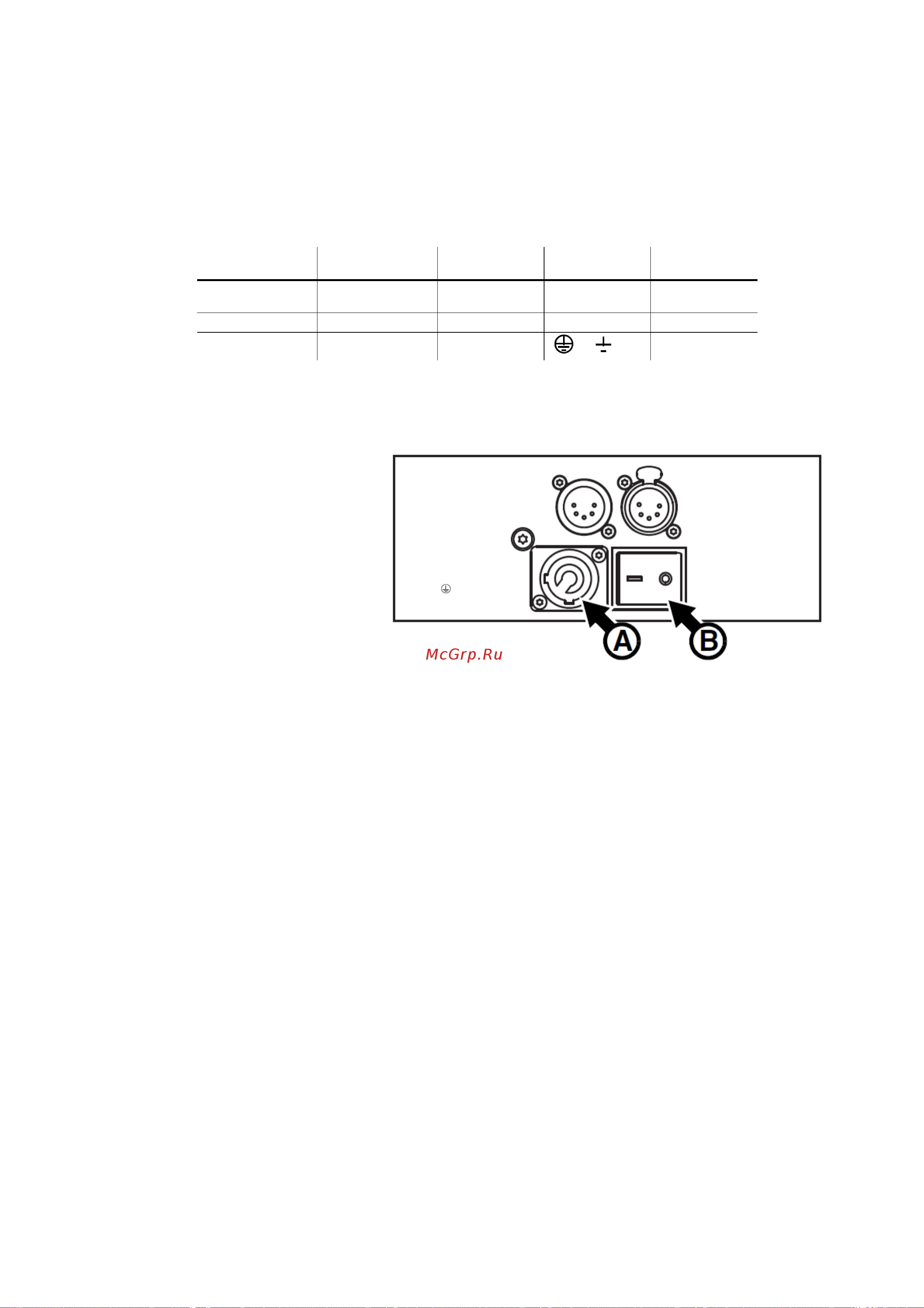

Рисунок 7: Гнездо ввода электропитания от сети и
переключатель питания вкл./выкл.
ВЫВОД
DMX
ВВОД
DMX
ВКЛ./ВЫКЛ.
ПИТАНИЕ
ОТ СЕТИ
Перед началом
обслуживания
отключить от
электросети.
ВВОД
ОТ
СЕТИ
ПИТАНИЕ ОТ СЕТИ
ПЕРЕМЕННОГО
ТОКА
коричневый = фаза
Синий = Нейтраль
Желт/Зелен = «Масса»
(«Земля»)
