8
Руководство по технике безопасности и установке MAC Quantum Profile
СТРАХОВОЧНЫЙ
ТРОС
СТРАХОВОЧНЫЙ
ТРОС
Зажимной монтаж прибора на ферму
1. Проверить, чтобы на всех крепежных элементах не было повреждений, и чтобы они могли выдержать
10-кратный вес устройства.
Убедиться, что конструкция может выдержать минимум 10-кратный вес всех установленных
устройств, скоб, кабелей, вспомогательного оборудования и пр.
2. Каждую монтажную скобу закрепить надежно на кронштейне «Омега» с помощью болта M12
(класса не ниже 8.8) и самоконтрящейся гайки.
Полумуфта Кронштейн «Омега»
для монтажной скобы крепление с монтажной
скобой
90 °
Крепежные
элементы
фиксации на
четверть
поворота

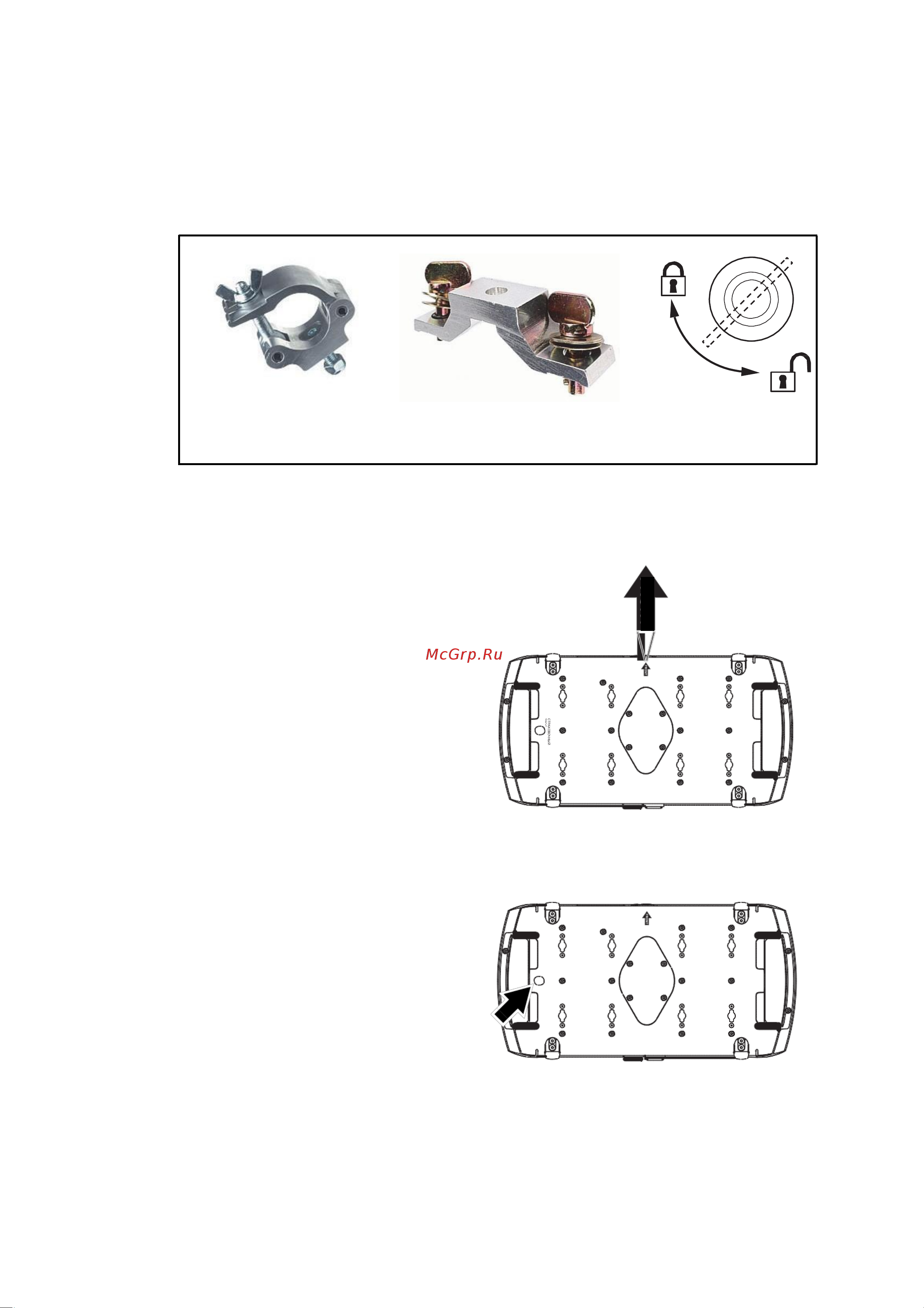

Рисунок 4: Монтажные детали Martin
3. См. Рисунок 3 на стр. 7. Выровнять первую
скобу и кронштейн по 2 монтажным точкам в
основании и закрепить крепежи на четверть
поворота для обоих зажимных
приспособлений в соответствующих
отверстиях в основании. См. рисунок 4.
Повернуть рычаги на крепежах на четверть
поворота, 90 °, чтобы зафиксировать их.
Повторить процедуру со вторым зажимом.
4. Перекрыть проход под рабочей зоной. См.
рисунок 5. Обратите внимание на положение
стрелки, отмеченной FRONT (ПЕРЕДНЯЯ
ЧАСТЬ), в нижней части основания. Работы
выполнять на устойчивой платформе.
Подвесить устройство на ферме, так чтобы
стрелка с отметкой FRONT смотрела в
направлении участка, который необходимо
осветить. Затянуть монтажные скобы.
5. См. рисунок 6. Установить страховочный трос,
одобренный как страховочное крепление для
веса устройства, обернув его петлей сквозь
точку страховочного крепления (отмечена
стрелкой) в нижней части основания и вокруг
точки механической фиксации, так чтобы
страховочное крепление могло поймать
устройство в случае отказа основного.
6. Убедиться, что фиксатор наклона ослаблен.
Удостовериться, что на расстоянии 0,2 м (8
дюймов) не находится никаких горючих
материалов, а поверхности, на которые будет
попадать свет, находятся на расстоянии
свыше 2,0 м (6,6 фута) от прибора, и что
вблизи нет легко воспламеняющихся
материалов.
7. Убедиться, что отсутствует риск столкновения
ламповых частей или лир с другими
осветительными приборами.
Рисунок 5: Передняя
часть устройства
Рисунок 6: Точка крепления страховочного
троса
8. Убедиться, что яркие лучи других осветительных приборов не падают на MAC Quantum Profile,
поскольку интенсивное освещение может повредить экран MAC Quantum Profile.
ПЕРЕД
