MARTIN MAC Quantum Profile [19/26] Замена призмы
![MARTIN MAC Quantum Profile [19/26] Замена призмы](/views2/2008048/page19/bg13.png)
Техническое обслуживание
21

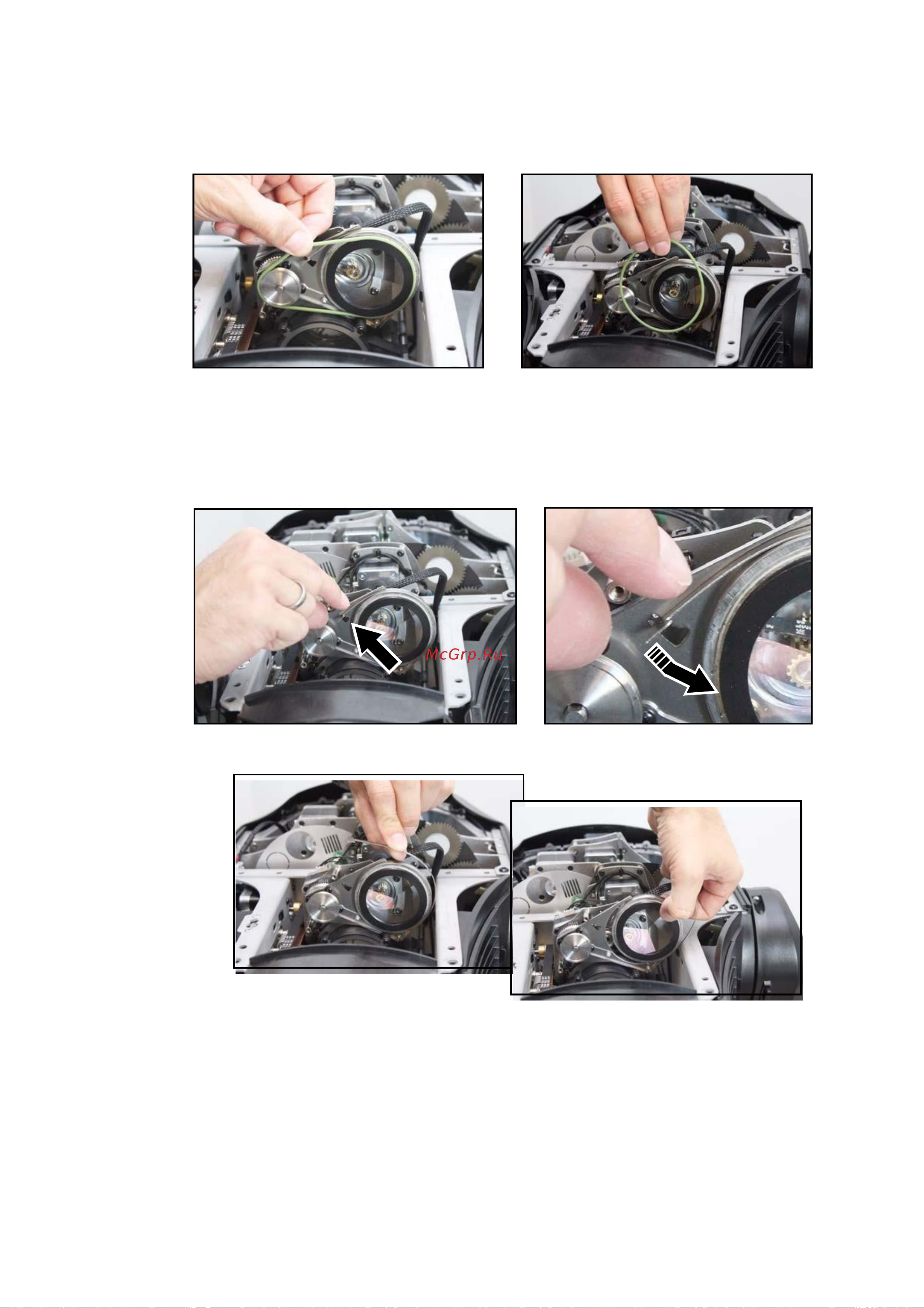

Замена призмы
1. Снять верхнюю панель с головной части по инструкции выше.
Рисунок 18: Снятие приводного ремня призмы
2. См. рисунок 18. Поднять приводной ремень со шкивов. Не натягивать приводной ремень
больше, чем требуется.
Рисунок 19: Снятие вращающейся призмы
3. См. рисунок 19. Нажать на конец фиксатора призмы в направлении призмы, пока не получится
снять призму из паза фиксации. Поднять фиксатор вверх и отодвинуть от призмы.
4. Удерживая призму за край, выдвинуть ее из блока вращения призмы.
