20
Руководство по технике безопасности и установке MAC Quantum Profile
центра колеса и поднять диск-фиксатор из сплава с колеса. Теперь можно поднять колесо
статических гобо из крепления.

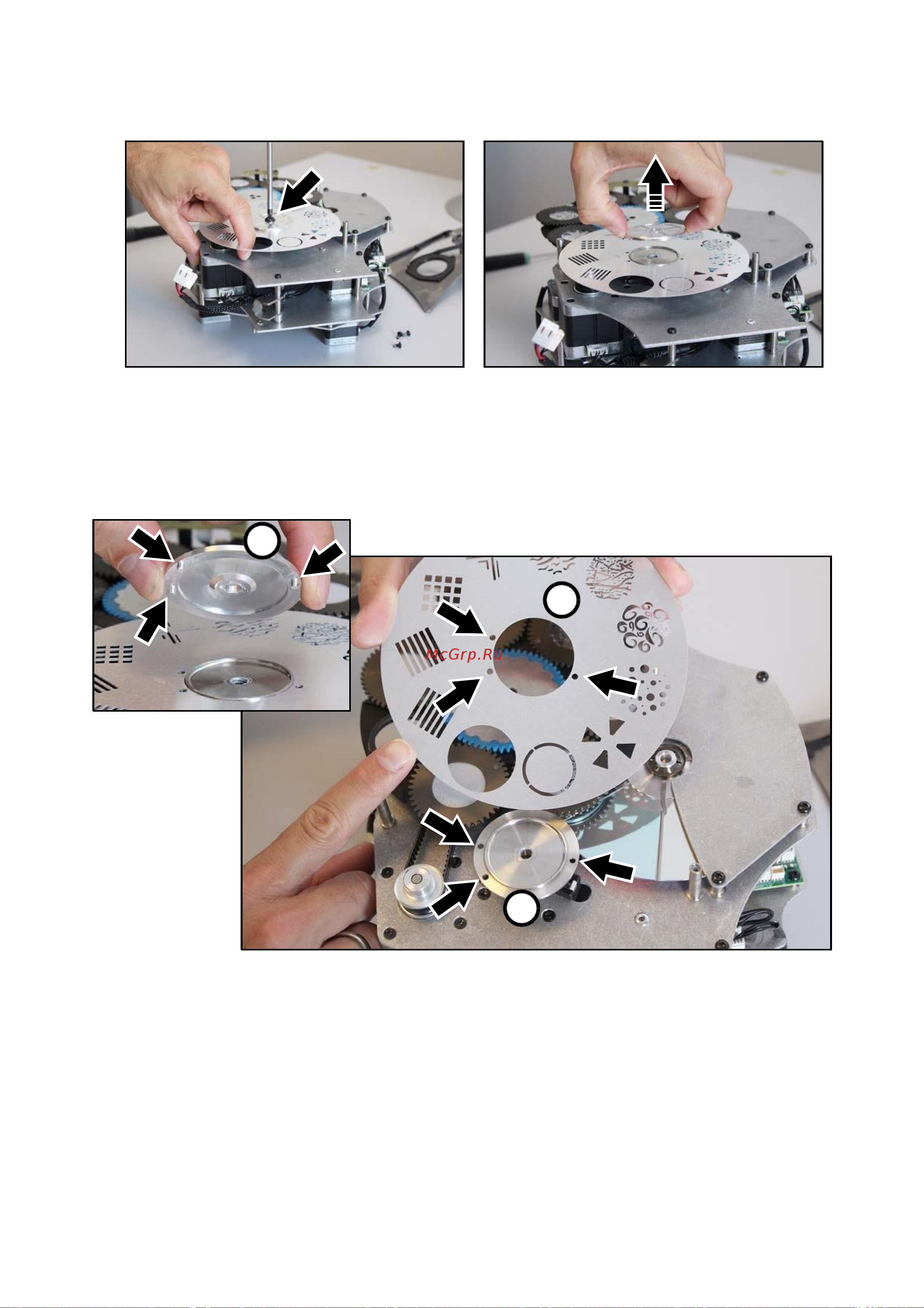

Рисунок 16: Ослабление фиксации колеса статических гобо
5. См. рисунок 17. При установке колеса статических гобо необходимо запомнить положения трех
ориентирующих штифтов в диске-фиксаторе из сплава A. Штифты необходимо выровнять по
трем отверстиям в колесе гобо B и трем отверстиям в креплении колеса гобо C. Ориентирующие
штифты обеспечивают крепление колеса гобо в верном положении и направлении.
A
B
C
Рисунок 17: Выравнивание колеса статических гобо
6. По завершении сервисного обслуживания установить обратно мультимодуль и верхнюю панель,
по инструкции выше.
