MARTIN MAC Quantum Profile [17/26] Замена колеса статических гобо

Техническое обслуживание

Замена колеса статических гобо

Замена колеса статических гобо:

1. Снять верхнюю панель с головной части и снять мультимодуль по инструкции выше.

2. См. рисунок 14. Снять три фиксирующих винта с головкой под звездообразный ключ 10

(отмечены стрелкой) с блока айрис

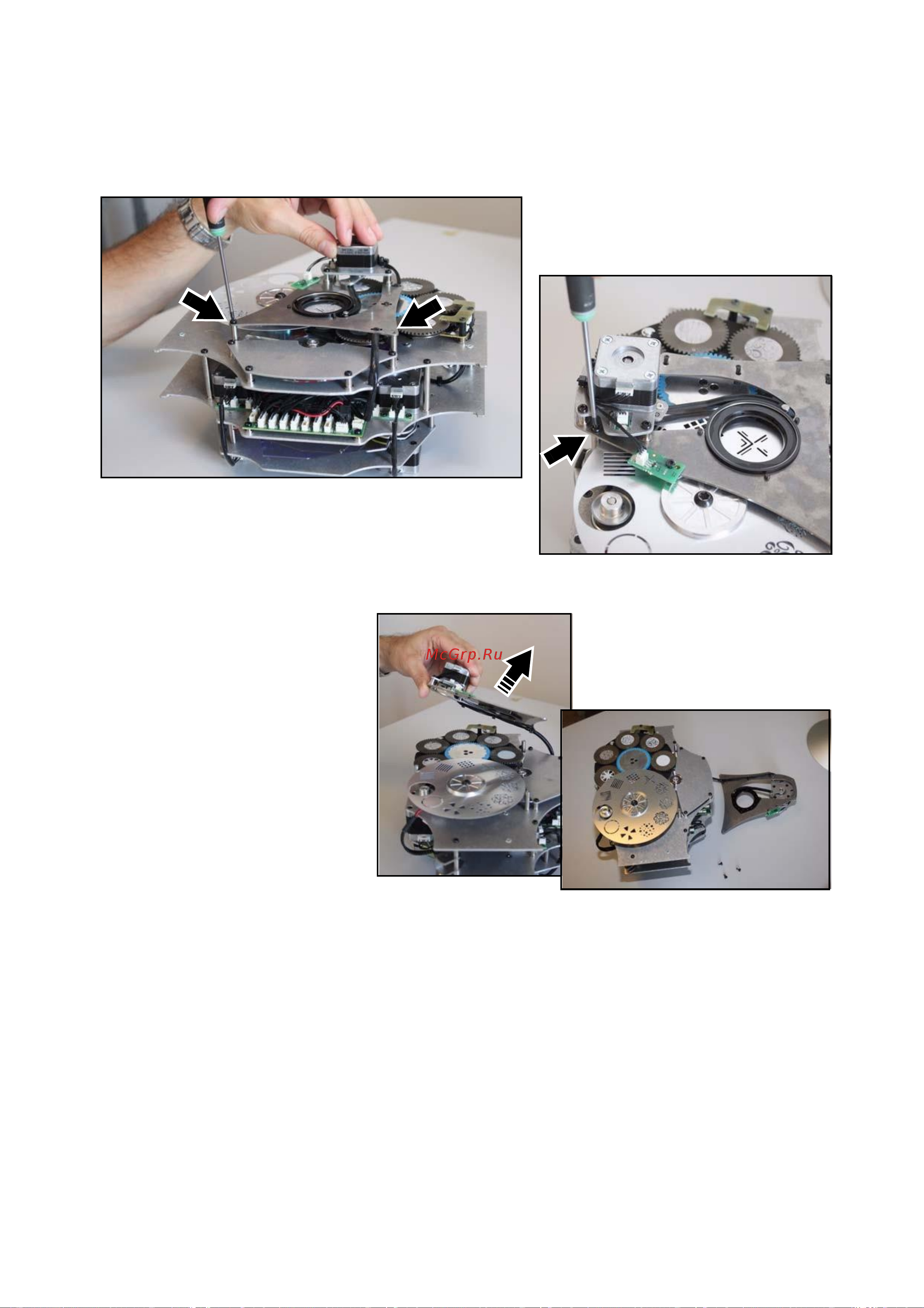

Рисунок 14: Ослабление фиксации блока айрис

3. См. рисунок 15.

Отсоединять комплект

проводов блока айрис

не требуется. Поднять

блок айрис из

мультимодуля и

поставить его за

модулем. Таким образом

появится доступ к

колесу статических

гобо.

Рисунок 15: Перемещение блока айрис для

получения доступа

4. Колесо статических гобо — хрупкая деталь. При работе не прилагать слишком большие усилия,

иначе оно может погнуться. См. рисунок 16. Удерживая колесо пальцем через открытый слот,

чтобы оно не вращалось, снять винт с головкой под звездообразный ключ 30 с
