Электропитание переменным током
9
Электропитание переменным током
Осторожно! Для защиты от удара электрическим током необходимо подсоединить
прибор к земле (заземлить). В сеть питания переменного тока необходимо встроить
предохранитель или автоматический выключатель и защиту от замыкания на землю.
MAC Quantum Profile оснащен источником питания с автоматическим датчиком переключения,
который автоматически подстраивается к сети питания переменного тока номиналом 120-240 В,
50/60 Гц.
Электропитание
Важная информация! MAC Quantum Profile необходимо подключать непосредственно к
источнику питания переменного тока. Не подключать к системе диммирования. Это
может привести к повреждениям прибора.
MAC Quantum Profile требуется кабель ввода питания с кабельным разъемом Neutrik PowerCon
NAC3FCA для входа переменного тока от сети. Кабель должен отвечать требованиям,
перечисленным в разделе «Защита от удара электрическим током» на странице 4.
Martin™ может поставить либо подходящий кабель питания длиной 3 м (9,8 фута) с входным
разъемом PowerCon, либо входной разъем PowerCon без кабеля (см. раздел «Аксессуары» на
странице 24).

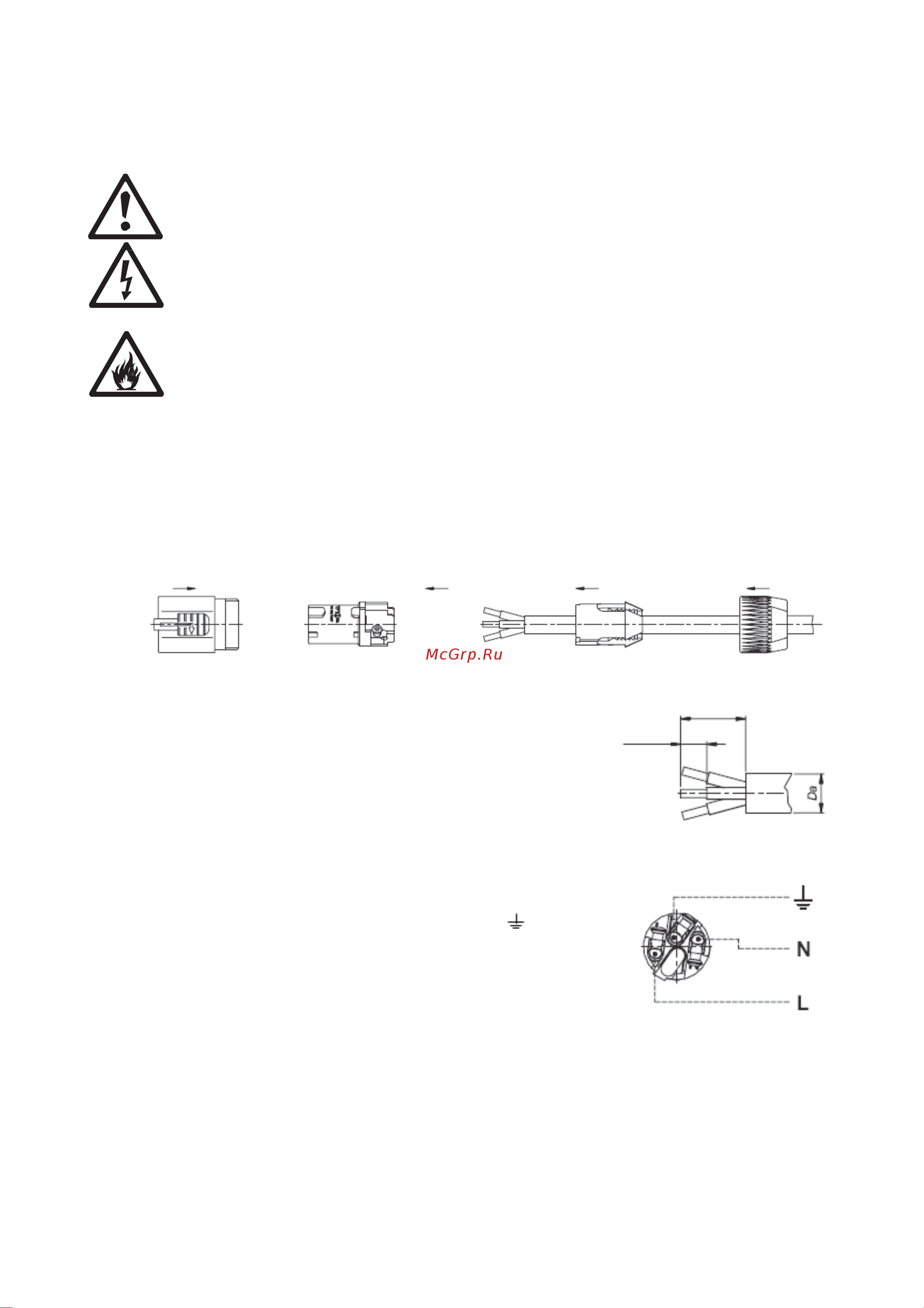

Установка входного разъема на кабель питания
Рубашка Вставка Зажимной патрон Втулка
Чтобы установить входной разъем Neutrik PowerCon NAC3FCA на
кабель питания, следовать инструкциям на рисунке сверху и
справа:
1. Надеть втулку на кабель.
2. Надеть белый зажимной патрон на кабели диаметром (D
a
) 5-
10 мм (0,2—0,4 дюйма) или черный зажимной патрон на кабели
диаметром 10-15 мм (0,4—0,6 дюйма).
3. Подготовить конец кабеля, зачистив слой верхней оболочки
кабеля длиной 20 мм (0,8 дюйма).
4. Снять 8 мм (1/3 дюйма) изоляции с конца каждого провода.
5. С помощью малой плоской отвертки закрепить провода в
клеммах разъема во вставке следующим образом:
• провод фазы питания в клемму, отмеченную L
• провод нейтрали в клемму, отмеченную N
• провод земли (массы) в клемму, отмеченную .
6. Втолкнуть вставку и зажимной патрон в кожух (обратите
внимание на положение приподнятой шпонки и шпоночного
паза, чтобы обеспечить соответствующую ориентацию).
7. Закрепить втулку в кожухе с помощью ключа, момент затяжки
2,5 Н·м (1,8 фунт-сила-фута).
Конец кабеля
Клеммы
Иллюстрации используются с разрешения
компании Neutrik AG
8,00 мм
[0,315 дюйма]
20,00 мм
[0,787 дюйма]
