Руководство по технике безопасности и установке MAC Quantum Profile

5. Сторону гобо без покрытия чистить очистителем для линз для фотокамер и салфетками для

чистки оптики. Чистить легкими постукивающими движениями, стараться избегать трения.

6. Стараться не царапать как поверхности с покрытием, так и поверхности без покрытия.

7. Никогда не помещать гобо стороной с покрытием вниз на любую поверхность.

8. Установить гобо матовой стороной к линзе.

Замена вращающегося гобо

Чтобы заменить вращающееся гобо:

1. Снять верхнюю панель с головной части по инструкции выше. Для более удобного

доступа можно снять мультимодуль по инструкции выше, но это не обязательно.

2. См. рисунок 13. Повернуть колесо вращающихся гобо до получения доступа к гобо, которое

требуется заменить. В течение оставшейся части процедуры желательно колесо гобо не

трогать.

3. Повернуть гобо, которое требуется заменить, пока магнит (отмечен стрелкой) не укажет на

контрольное положение, то есть на центр колеса гобо. Магниты во всех держателях гобо

должны теперь указывать в этом направлении.

4. Твердо удерживая край держателя гобо, выдвинуть держатель гобо из фиксатора в колесе.

5. Проверить, чтобы магниты во всех держателях гобо по-прежнему указывали на контрольную

точку, после чего вставить новое гобо в фиксатор в колесе так, чтобы магнит указывал на

контрольную точку, пока гобо не зафиксируется прочно на месте.

6. Гобо должно вращаться должным образом.

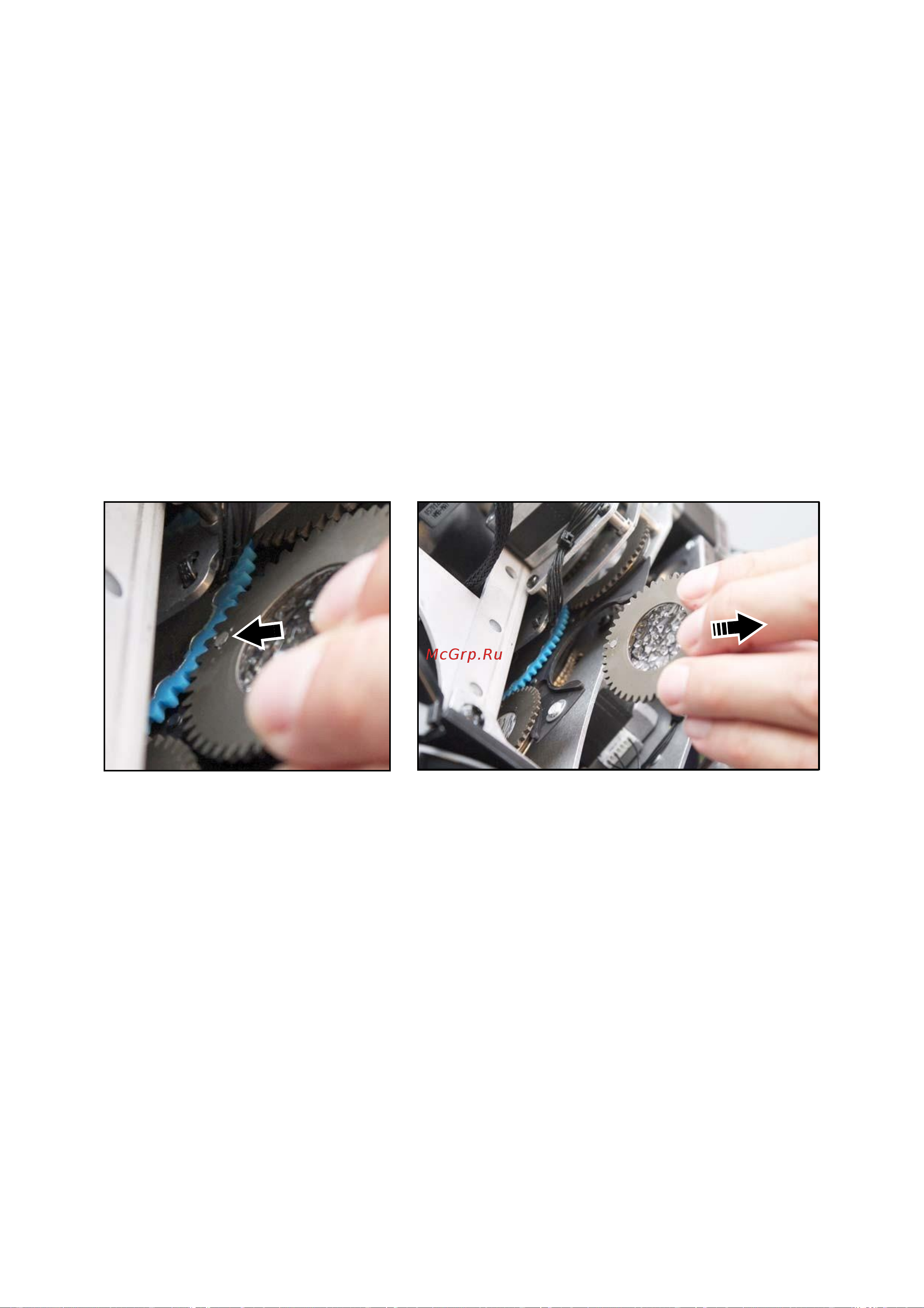

Рисунок 13: Снятие вращающегося гобо

7. По завершении сервисного обслуживания установить обратно мультимодуль (если он был

снят) и верхнюю панель, по инструкции выше.
