MARTIN MAC Quantum Profile [14/26] Обслуживание оптических компонентов

Руководство по технике безопасности и установке MAC Quantum Profile

4. Снять каждый воздушный фильтр с головной части и утилизировать его. Не пытаться повторно

применять загрязненный воздушный фильтр.

5. Поставить на места новые воздушные фильтры, следя за тем, чтобы по краям не осталось

зазоров для прохождения воздуха.

6. Зацепить передний край крышки каждого фильтра за головную часть и втолкнуть крышку в

головную часть до полной фиксации элемента в задней части крышки. Крышки должны крепко

стоять на месте.

7. Прежде чем подавать на MAC Quantum Profile питание или упаковывать его в кофр, ослабить

фиксатор наклона.

Обслуживание оптических компонентов

Осторожно! Прежде, чем начать обслуживание компонентов в головной части,

отключить устройство от источника питания и оставить охладиться на 30 минут.

Оптические компоненты имеют чувствительные покрытия и подвергаются воздействию высоких

температур. Использовать только оригинальные компоненты от Martin™. Проявлять осторожность

при обращении и хранении компонентов. Перемещать оптические компоненты только в

хлопковых перчатках, поддерживать чистоту компонентов, чтобы снизить риск их повреждения

при воздействии высоких температур.

Открытие головной части для обслуживания

Чтобы открыть головную часть и получить доступ к оптическим компонентам:

1. Отключить устройство от источника питания, оставить его охладиться на 30 минут.

2. Поместить прибор на соответствующую рабочую поверхность.

3. См. рисунок 9. Расположить головную часть так, чтобы логотип Martin на задней стенке

прибора смотрел точно вверх и активировать блокировку наклона (см. рисунок 1, стр. 6).

4. Пользователю разрешается внимать только верхнюю панель головной части. Когда логотип

Martin на задней стенке прибора смотрит точно вверх, эта панель располагается сверху на

головной части. Не пытаться снимать другие панели головной части. Ослабить два

фиксирующих винта с головкой под звездообразный ключ 25 (отмечены стрелками) и поднять

панель с головной части.

5. Для обеспечения более удобного доступа освободить страховочный трос панели головной

части из паза в ходовой раме и снять панель полностью.

Чтобы закрыть головную часть, выполнить описанные выше этапы в обратном порядке.

Прежде чем подавать на MAC Quantum Profile питание или упаковывать его в кофр,

обязательно ослабить фиксатор наклона

Логотип Martin

смотрит точно

вверх

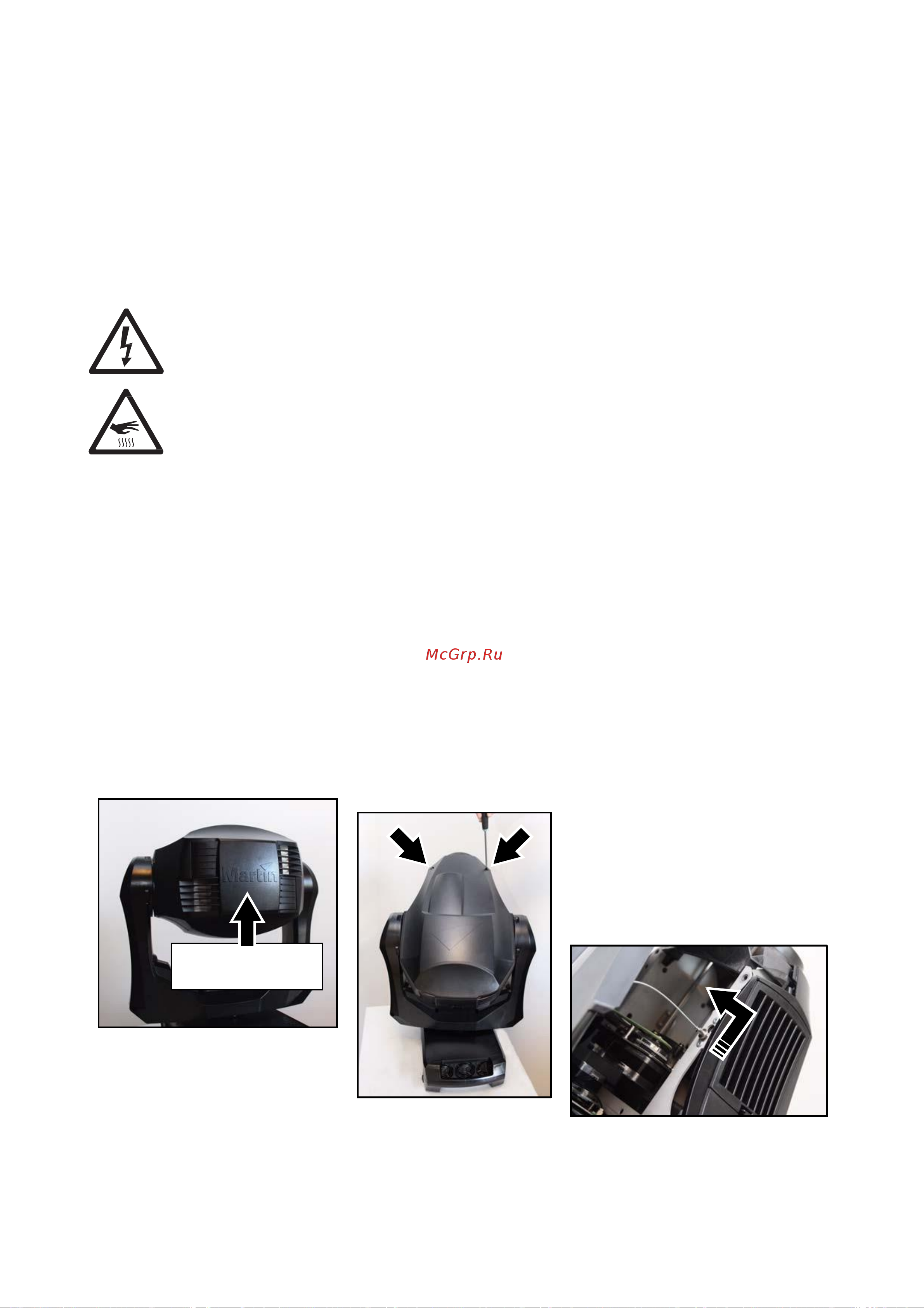

Рисунок 9: Доступ к головной части для осуществления сервисного обслуживания
