15
or
ou
oder
ó
•
• Asymétrique
• Unsymmetrisch
• No balanceado
•
• Symétrique
• Symmetrisch
• Balanceado
1 2
3
ground
inverting input
non-inverting input
XLR
• XLR asymêtrique • unsymetrische XLR
• XLR no balanceado
TRS
• TRS
asymêtrique • unsymetrische Ste-
reoklinke • TRS no balanceado
CONEXIONESCONNEXIONS ANSCHL Ü SSE
Entradas
Cada canal tiene entradas activas
balanceadas con conectores XLR y ¼"
(6.3 mm), cableadas en paralelo. La
im-pedancia de entrada es de 20 K
W
en la balanceada, 10 K
W
en la no
balanceada.
Las señales balanceadas son menos
propensas a inducir zumbidos debido a
la corriente alterna, pero para
cables cortos se pueden usar
señales no balanceadas. La
impedancia de salida debe ser
menor de 600 ohms para prevenir la
pérdida de frecuencias agudas en
cables largos.

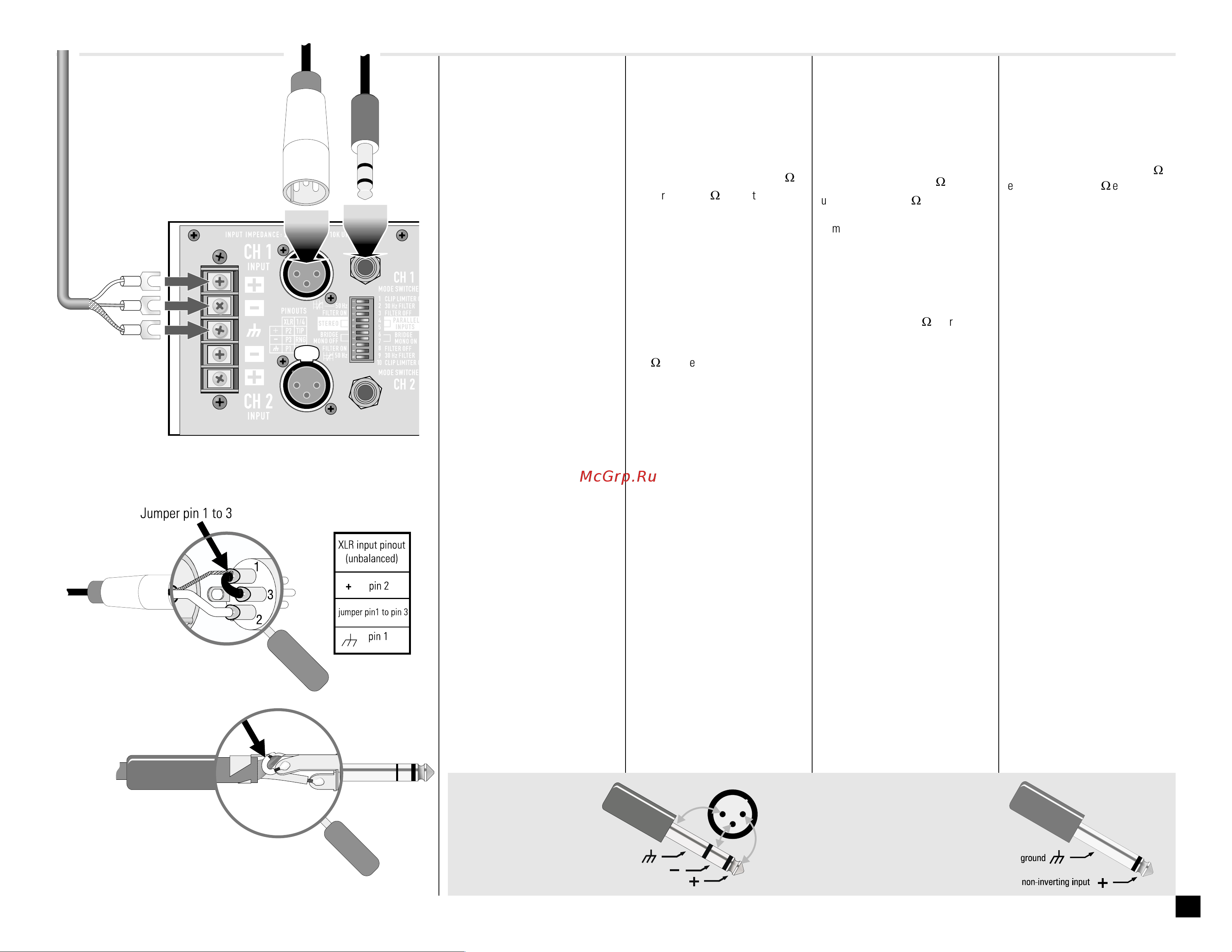

Entradas balanceadas: Use
conectores XLR o TRS de ¼" (6.3 mm),
o las entradas de barrera.
Entradas no balanceadas: Conecte
el lado libre de la salida balan-ceada
a tierra, como se muestra a la
izquierda. Con un conector tipo tip-
sleeve de ¼" (6.3mm) se llevará a
cabo la terminación apropiada del
conductor sin usar de la entrada sin
ninguna modificación.
Para operación en dos canales (esté-
reo), use las entradas de los canales
1 y 2. Para operación en paralelo o
puenteada en mono, use la entrada
del canal 1. Lea la sección de los
modos de operación para una
explicación más detallada. Para
enviar la señal de audio a otros
amplificadores (sólo en los modos
paralelo o puenteado en mono), lea
las instrucciones para entradas
paralelas en la página 9.
Eingänge
Jeder Kanal verfügt über symmetrische
XLR- und 6,3 mm Stereoklinkenein-
gänge. Die Eingangsimpedanz
beträgt symmetrisch 20 K
W
,
unsymmetrisch 10 K
W
.
Symmetrische Signale verursachen
weniger Brummproblem, wobei unsym-
metrische Verbindungen allerdings
bei kurzen Kabelwegen häufig aus-
reichen. Die Quellimpedanz sollte
dabei weniger als 600
W
betragen,
um einen Höhenverlust bei längeren
Kabelwegen zu vermeiden.
Symmetrische Eingänge:
Verwenden Sie die XLR oder 6,3mm
Stereoklinkenbuchsen, oder die
Schraubklemmen
Unsymmetrische Eingänge:
Verbinden Sie den ungenutzten Pin des
symmetrischen Steckers mit Masse
(siehe Abbildung). Bei einem Mono-
Klinkenstecker ist keine Änderung
nötig.
Im 2-Kanalbetrieb (Stereo), verwenden
Sie bitte beide Eingänge; im Parallel-,
bzw. Monobrückenbetrieb verwenden
Sie nur Eingang 1. Bitte beachten sie
die jeweiligen Beschreibungen der ver-
schiedenen Betriebszustände. Um das
Signal an weitere Verstärker zu leiten
(nur im Parallel-, bzw. Monobrücken-
betrieb), beachten Sie bitte die
Beschreibungen auf Seite 9.
or
ou
oder
ó
,
XLR ¼-inch (6.3-
) ,
.
20 ,
10
,
- .
.
600
:
XLR ¼-inch
(6.3-)
TRS
.
:
, ,
.
()
1 2;
,
1.
.
( “”
), .
9.
Entrées
Chaque canal est équipé d'une
entrée symétrique sur prises XLR et
¼" (6.3 mm) branchées en parallèle.
L'impédance d'entrée est de 20 K
W
symétrique, 10 K
W
asymétrique.
Les signaux reçus en mode symétrique
sont moins sujets aux ronflements
dû aux interférences de réseau
électrique (hum), alors que les
branchements asymétriques peuvent
convenir pour les courtes distances.
L'impédance de sortie de la source
de signal devrait être de moins de
600
W
afin de réduire les pertes en
hautes fréquences avec de longs
câbles.
Entrées symétriques: Utilisez la
prise XLR ou ¼" (6.3 mm), ou les
bornes à vis.
Entrées asymétriques: Connectez le
côté non-utilisé de l'entrée
symétrique au châssis, tel qu'illustré
ci-contre. Une fiche ¼" (6.3 mm)
mono (Tip Sleeve) fermera le circuit
sans modification.
En utilisation deux canaux (stéréo),
utilisez les prises des canaux 1 et 2; en
mode parallèle ou ponté mono, utilisez
la prise du canal 1. Voir les
explications dans les sections
appropriées du présent manuel. Pour
relier le signal audio de cet
amplificateur vers d'autres
amplificateurs (mode parallèle et
ponté mono seulement), voyez les
instructions en page 9.
