10
CLIP LIMIT
O
CLIP LIMIT
O
P2 TIP
1/4XLR
INPUT IMPEDANCE: 12K BALANCED INPUT PINOUT
NPUT PINOUTS
MODE SWITC
MODE SWITC
CH
CH
RNG
SLV
P3
P1
LF ON
LF ON
LF 30 Hz
LF 30 Hz
BRIDGE MOBRIDGE MODE OFF
LF 50 Hz
LF 50 Hz
CH1
CH2
INPUT
INPUT
MONO:
INPUTS
PARAL
L
STEREO
1
1
12345678910
CLIP LIMIT
O
CLIP LIMIT
O
P2 TIP
1/4XLR
INPUT IMPEDANCE: 12K BALANCED INPUT PINOUT
NPUT PINOUTS
MODE SWITC
MODE SWITC
CH
CH
RNG
SLV
P3
P1
LF ON
LF ON
LF 30 Hz
LF 30 Hz
BRIDGE MOBRIDGE MODE OFF
LF 50 Hz
LF 50 Hz
CH1
CH2
INPUT
INPUT
MONO:
INPUTS
PARAL
L
STEREO
1
1
12345678910

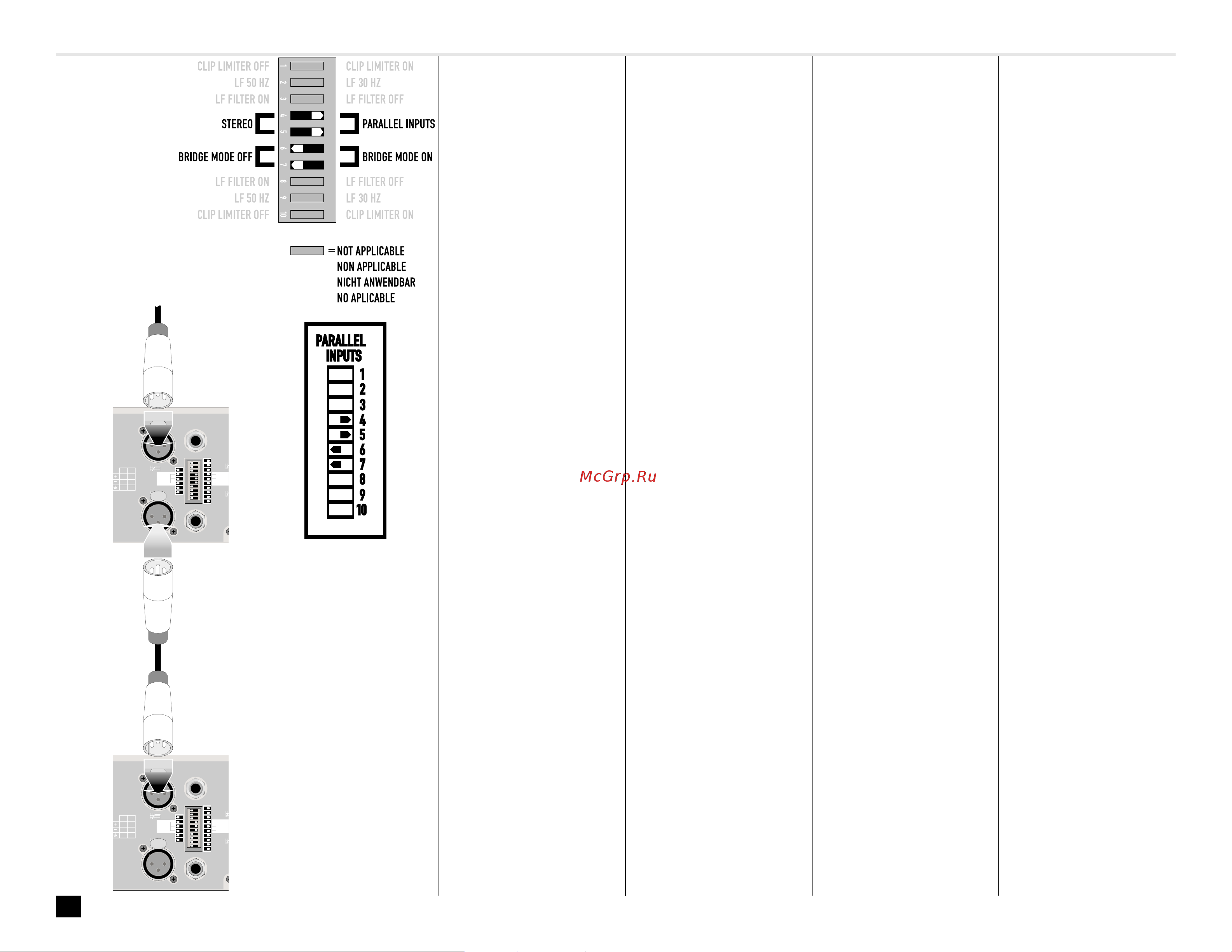

Modo de entradas paralelas
¿QUÉ ES?
El interruptor "Parallel Input" le
permite operar el amplificador en
modo paralelo, enviando la misma
señal hacia ambos canales sin
necesidad de utilizar un cable tipo
"Y". Cada canal controla su propia
carga de bocinas, con ganancia
independiente, filtros y limitador de
picos.
Ajuste los selectores 4 y 5 en la
posición de "ON", para acoplar las
entradas.
Coloque los interruptores
en la posición de "OFF" para
trabajar en el modo estéreo,
biamplificado, o cualquier otro
modo de 2 canales.
Con las entradas en paralelo, usted
puede usar los conectores de la otra
entrada para enviar la señal a otros
amplificadores. Lo que comúnmente
se llama una cadena "daisy".
¿CUÁNDO USARLO?
Utilice la entrada paralela cuando se
alimentan dos bocinas con una sola
señal de entrada (modo paralelo)
mientras se mantiene control por
separado de la ganancia, los filtros y
la limitación de ambos canales. Use
el modo "puenteado" en mono para
conectar la señal a amplificadores
adicionales por medio de los
conectores extra de entrada.
Consulte la página 12 para una
explicación completa de los modos
de operación del amplificador.
NOTA: Si usa una señal balan-
ceada, utilice únicamente cables
adecuados. Un solo cable no
balanceado puede afectar el
recorrido de la señal y producir
zumbidos.
NOTA: Cuando alimente el
amplificador con dos señales
independientes, coloque el
interruptor "Parallel Inputs" en la
posición de apagado—"Off".
CARACTERÍSTICAS
Y A J U S T E S
Mode entrées parallèles
DESCRIPTION
Les interrupteurs "Parallel Inputs" vous
permettent d'utiliser l'amplificateur
en mode parallèle, où le même
signal est livré aux deux canaux
sans avoir à utiliser un câble "Y".
Chaque canal amplifie le signal
indépendamment, avec ajustements
propres de gain, de filtre, et de
limiteur.
Ajustez les interrupteurs 4 et 5 en
position "on" pour joindre les
entrées des deux canaux.
Laissez
les interrupteurs en position "off"
pour utilisation en mode stéréo,
bi-amplification, ou toute autre
application 2 canaux.
Lorsque les entrées sont réglées en
mode parallèle, vous pouvez utiliser
le connecteur de la seconde entrée
pour envoyer le signal vers un autre
amplificateur. On appelle ce type
branchement le chaînage en
guirlande, ou "daisy chaining".
UTILISATION
Joignez les entrées (mode parallèle)
quand vous voulez contrôler deux
haut-parleurs avec des ajustementes
de gain, de filtre et de limiteur à
partir d'un même signal. Voir la page
12 pour les explications des modes
d'opération.
NOTE; si vous utilisez un signal
symétrique, n'utilisez que des
câbles construit à cet effet,
puisque l'insertion d'un seul
câble asymétrique dans la chaîne
rendra la chaîne asymétrique,
avec tous les désavantages de
ce type de connexion.
NOTE; désengager les
interrupteurs "parallel inputs"
quand vous amenez des signaux
différents aux deux canaux.
CARACTÉRISTIQUES
ET LEUR UTILISATION
AUSSTATTUNG &
EINSTELLUNGEN
Parallelbetrieb
BESCHREIBUNG
Durch die "Parallel Input" Schalter
kann der Verstärker parallel
betrieben werden, wobei das
gleiche Signal beiden Kanälen
zugeführt wird. Jeder
Verstärkerkanal treibt dabei seinen
eigenen Lautsprecher mit unabhängiger
Verstärkung, Filterung und
Spitzenbegrenzung.
Stellen Sie die Schalterpositionen 4
und 5 auf "ON" um die Eingänge zu
verkoppeln.
Schalten Sie die
Schalter aus für Stereo-, Bi-
Amping- oder einen anderen 2-
Kanalbetrieb.
Mit parallelgeschalteten Eingängen
können die anderen Eingangsstecker
benutzt werden, um das Signal an
weitere Verstärker zu liefern.
EINSATZ DES PARALLELBETRIEBS
Schalten Sie die Eingänge parallel,
wenn zwei Lautsprecher mit einem
Signal angefahren, und dabei aber
separate Verstärkung, Filterung oder
Begrenzung benutzt werden soll.
Wählen Sie Bridged Mono Mode
(Monobrückenbetrieb) um die
Signale an zusätzliche Verstärker mit
Hilfe der übrigen Eingangsbuchsen
zu verbinden (siehe auch Seite 12 für
weitere Erläuterungen).
BITTE BEACHTEN SIE: Wenn Sie
ein symmetrisches Eingangssig-nal
anlegen, benutzen Sie auch
ausschließlich symmetrische
Kabel zur Weiterverbindung, da
auch nur ein einziges unsymmet-
risches Kabel das Gesamtsignal
unsymmetrisch werden läßt, was
möglicherweise Brummen
verursachen kann.
BITTE BEACHTEN SIE: Schalten
Sie den Parallelbetrieb aus,
wenn zwei separate Signale
eingespeist werden sollen.
“
”
,
,
Y-.
,
,
.
4 5,
”ON”
.
,
.
,
,
.
“ ”.
,
gain
,
.
””
. 12
.
:
,
;
,
:
“ ”
