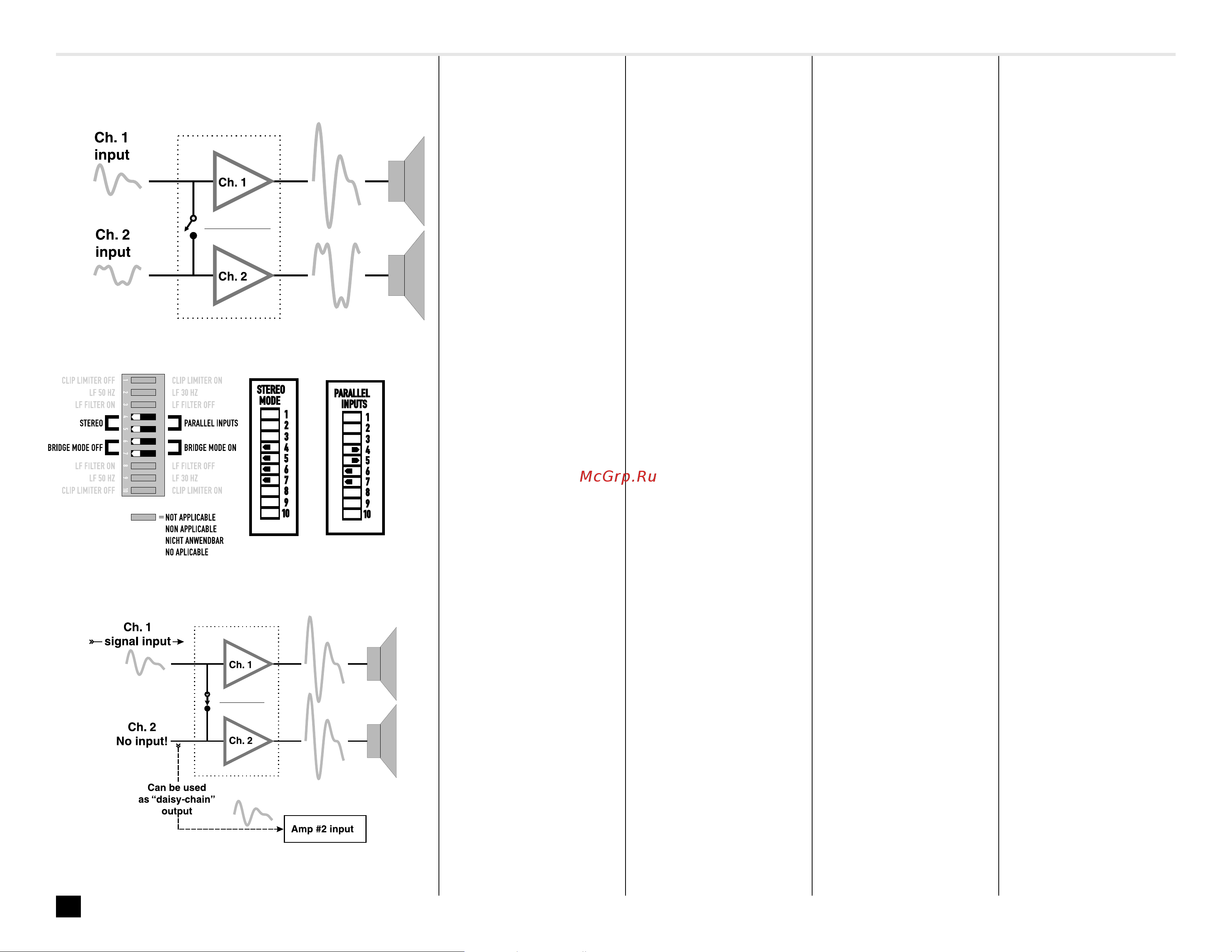

12
,
“”
¿Cuáles son las difer-
encias entre los modos
Estéreo, Entradas
Paralelas y Puenteado
en Mono?
MODO ESTÉREO
Esta es la manera "normal" de usar
el amplificador, donde cada canal
funciona independientemente. Con
señales separadas conectadas a las
entradas, botones de ganancia que
controlan su respectivo canal y
bocinas separadas conectadas a
cada salida.
Ejemplos:
• Reproducción de dos canales
(Estéreo).
• Dos señales mono independientes,
como la de la mezcla principal
(main) y la de los monitores.
• Operación bi-amplificada, con las
frecuencias graves por el canal 1
y las frecuencias agudas por el
canal 2.
MODO DE ENTRADAS PARALELAS
Este modo es como el modo estéreo,
excepto que las entradas para el canal
1 y el canal 2, están unidas inter-
namente. Una señal conectada a cu-
alquiera de las entradas alimentará a
ambos canales directamente. Los
controles de ganancia de cada canal
funcionarán de una manera normal,
y cada canal lleva su propia carga
para la bocina.
Usted puede conectar la señal de
entrada a otros amplificadores,
usando el conector de entrada que
queda libre.
Ejemplo:
• Una señal monofónica que alimenta
a ambos canales, con controles
de ganacia independientes para
cada sistema de bocinas.
CARACTERÍSTICAS
Y A J U S T E S
Modes stéréo, parallèle
et ponté, quelles sont
les différences?
MODE STÉRÉO
C'est la façon "normale" d'utiliser
l'amplificateur, où les des canaux
sont distincts. Des signaux
différents peuvent se trouver aux
deux entrées, des ajustements de
gain, de filtre et de limiteur sont
possibles, et des haut-parleurs
distincts sont branchés aux deux
sorties.
Exemples:
• écoute deux canaux (stéréo)
• deux signaux mono indépend-
ants, tel mix principal et mon-
iteurs de scène
• utilisation en mode bi-amp-
lification, avec les basses
fréquences ampli-fiées par le
canal 1 et les hautes par le
canal 2 (recquiert l'utilisation
d'un séparateur de fréquences
électronique vendu
séparément)
CARACTÉRISTIQUES
ET LEUR UTILISATION
AUSSTATTUNG &
EINSTELLUNGEN
Unterschiede zwischen
Stereo-, Parallel- und
Monobrückenbetrieb
STEREOBETRIEB
Dies ist die "normale" Betriebsart
eines Verstärkers, bei der beide
Kanäle voll-ständig unabhängig
arbeiten. An den Eingängen liegen
separate Signale an, und an den
Ausgängen sind unab-hängige
Lautsprecher angeschlossen.
Beispiele:
• Zweikanal- (Stereo-) Wiedergabe
• Zwei unabhängige Monosignale
wie z.B. Summen- und Monitormix
• Biamp-Betrieb, mit den tiefen
Frequenzanteilen an Kanal 1 und
den Höhen an Kanal 2
PARALLELBETRIEB
Diese Betriebsart entspricht dem
Stereobetrieb, außer daß die
Eingänge der beiden Kanäle intern
zusammengeschaltet werden. Ein
Signal, welches an einem der beiden
Eingänge anliegt, wird daher beiden
Kanälen zugeführt werden. Die
Funktion der Regler der beiden
Kanäle bleibt vollständig erhalten,
und jeder Kanal speist seine eigene
Last. Mit Hilfe der freien Eingangs-
buchse kann das Eingangssignal
auch an weitere Verstärker geleitet
werden.
Beispiel:
* Ein Monosignal speist beide
Kanäle, mit unabhängiger Ver-
stärkungseinstellung für jedes
Lautsprechersystem.
,
,
, 1
2
.
.
gain
.
.
:
•
gain
- “”
,
.
,
gain
,
.
:
• ()
.
• ,
.
• “Bi-amp”,
1
2.
MODE PARALLÈLE
Similaire au mode stéréo pour les
gains, filtres, limiteurs et connexion
des haut-parleurs, mais les entrées
sont reliées à l'intérieur. Un signal
branché à l'une ou l'autre des
entrées sera donc amplifié par les
deux canaux.
Vous pouvez envoyer le signal vers un
autre amplificateur en vous servant
de la seconde entrée comme sortie.
Exemple:
• Deux haut-parleurs de même
registre dans un système mul-
tivoies.
Stereo, bi-amp, 2-channel
Parallel
Key Légende
Zeicherklärung Leyende
