10
TD-000438 -06 -A
Перенаправление входных и выходных сигналов
У усилителей CXD-Q имеется четыре входа «Микрофон/линия», а также четыре усиленных выхода, находящихся на задней панели усилителя. Входы и выходы,
расположенные на задней панели усилителя, не соединены внутри усилителя.
Аналоговые входные сигналы преобразуются усилителем (1) в цифровой аудиосигнал, а затем передаются по сети Q-LAN (LAN A, LAN B) (2) в Q-SYS Core. Цифровые
аудиосигналы передаются в проект Q-SYS на входной усилительный компонент CXD-Q (3). Со входного компонента CXD-Q сигналы могут быть отправлены на DSP в Core (4),
а также могут быть перенаправлены на любой другой компонент системы Q-SYS.
Аналогичным образом в Q-SYS Designer цифровые сигналы получаются на выходном компоненте CXD-Q (5) и передаются по сети Q-LAN от Q-SYS Core к усилителю (6),
конвертируются в аналоговые сигналы, после чего передаются на усиленные выходы CXD-Q (7). Выходной компонент CXD-Q может содержать от одного до четырех входов,
в зависимости от конфигурации усилителя. Необходимая конфигурация выбирается в меню свойства Q-SYS Designer для этого усилителя.

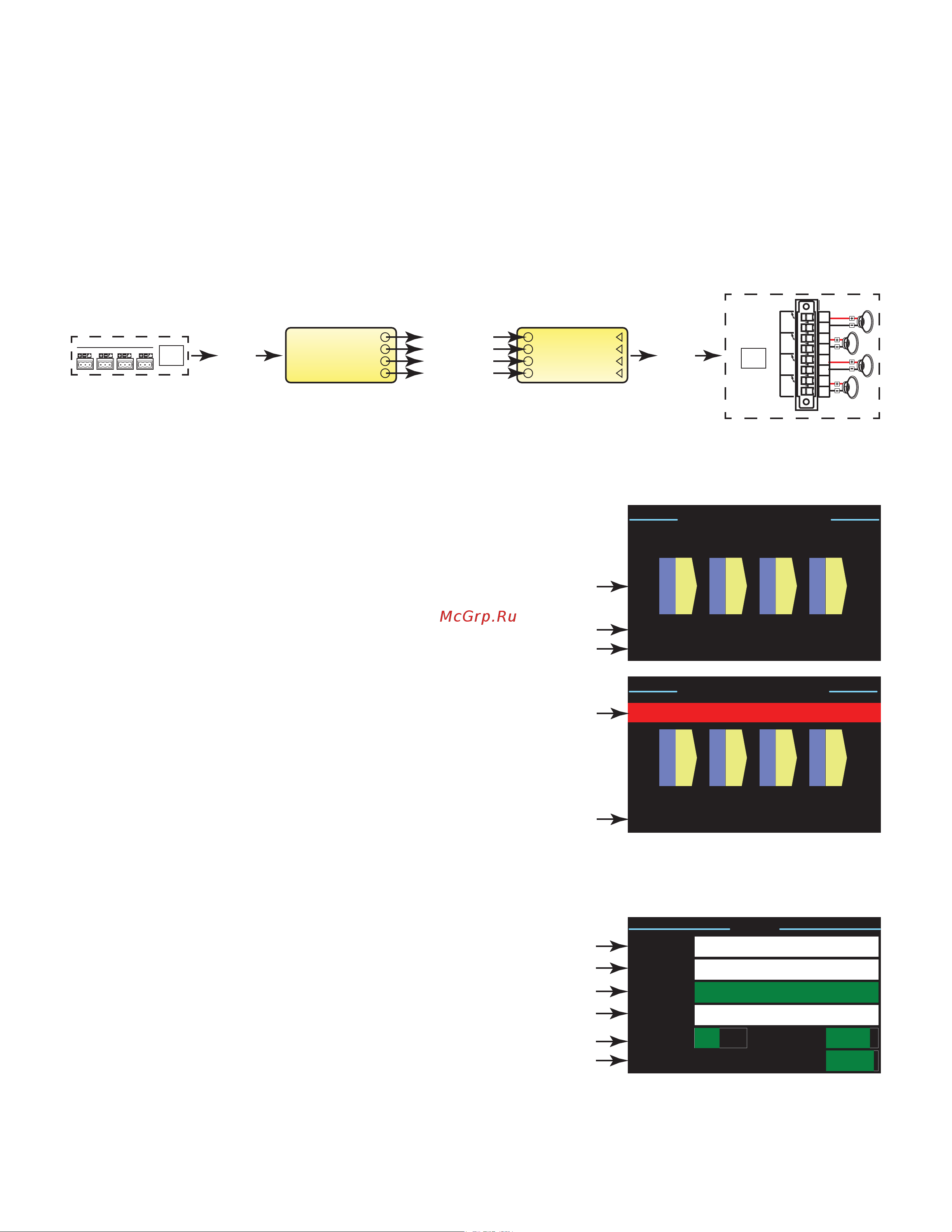

— Рисунок 14 —
Q-Sys
DSP,
Routing,
and so on.
Q-LAN
Routable
Inputs
ROUTABLE INPUTS
2143
A/D Q-LAN
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
D/A
Outputs
1345672
CXD-Q Вх.
Усилитель-1
CXD-Q Вход
Компонент
CXD-Q Вых.
Усилитель-1
CXD-Q Выход
Компонент
Q-SYS
DSP,
маршрути-
зация
и так далее
Экраны
Экраны настройки каналов
См. Рисунок 15.
1. Графическое изображение выходной конфигурации усилителя. Входы (Q) от Q-SYS, выходы (A-D)
показывают каналы усилителя и их конфигурацию.
2. Текст указывает количество каналов и выходную конфигурацию. Для получения информации
о возможных конфигурациях обратитесь к справке Q-SYS по усилительному компоненту CXD-Q.
3. Статус усилителя и проекта Q-SYS, указывающий на то, что система и усилитель синхронизированы.
4. Статус усилителя, указывающий, что необходимо произвести действие, чтобы синхронизировать проект
и усилитель.
5. Действие, которое необходимо произвести, чтобы изменить конфигурацию усилителя. Нажмите на
кнопку ID справа от сообщения.
Экран статуса
См. рРисунок 16.
1. УСТРОЙСТВО. Имя хоста (сетевое имя) или усилителя. На заводе устанавливается имя по умолчанию, схожее с примером. Вы можете изменить имя в Q-SYS Confi gurator.
2. ПРОЕКТ. Имя проекта Q-SYS, содержащего усилитель. Усилитель должен находиться в работающем
проекте, чтобы работать.
3. СТАТУС. Отображает текстом и цветом текущее состояние усилителя. Ниже приведен список возможных
цветов статуса, а также несколько примеров состояния.
• ОК (зеленый) аудиосигнал хорошего качества, оборудование в хорошем состоянии.
• Нарушенное (оранжевый) аудиосигнал хорошего качества, но включен дублирующий механизм
(одна сеть LAN недоступна, но другая все еще работает), либо присутствует некритичная проблема
оборудования (маленькая скорость вращения вентиляторов, температура выше ожидаемой и т. д.).
• Сбой (красный) аудиосигнал не проходит, либо оборудование неисправно или неправильно
настроено (выключено питание усилителя, повреждены аудиопотоки, сбой усилителя, замыкание
громкоговорителей и т. д.).
• Инициализация (синий) производится инициализация и запуск проекта. Аудиосигнал не проходит.
— Рисунок 15 —
4 Channels: A B C D
Channel Configuration Locked to Design
Q A
Q B
Q C
Q D
CHANNEL CONFIGURATION
1
2
3
CHANNEL CONFIGURATION
4 Channels: A B C D
Q A
Q B
Q C
Q D
Design requires 3 Channels: A+B C D
Press ID to Accept
4
5
— Рисунок 16 —
1
5
6
STATUS
GAIN AB: -27.0 dB GAIN C: 0 dB
GAIN D:
10.0 dB
DEVICE: My Amplifier Name
DESIGN:
My Design Filename
STATUS:
OK
FIRMWARE:
4.0.00
2
3
4
