13
TD-000438 -06 -A

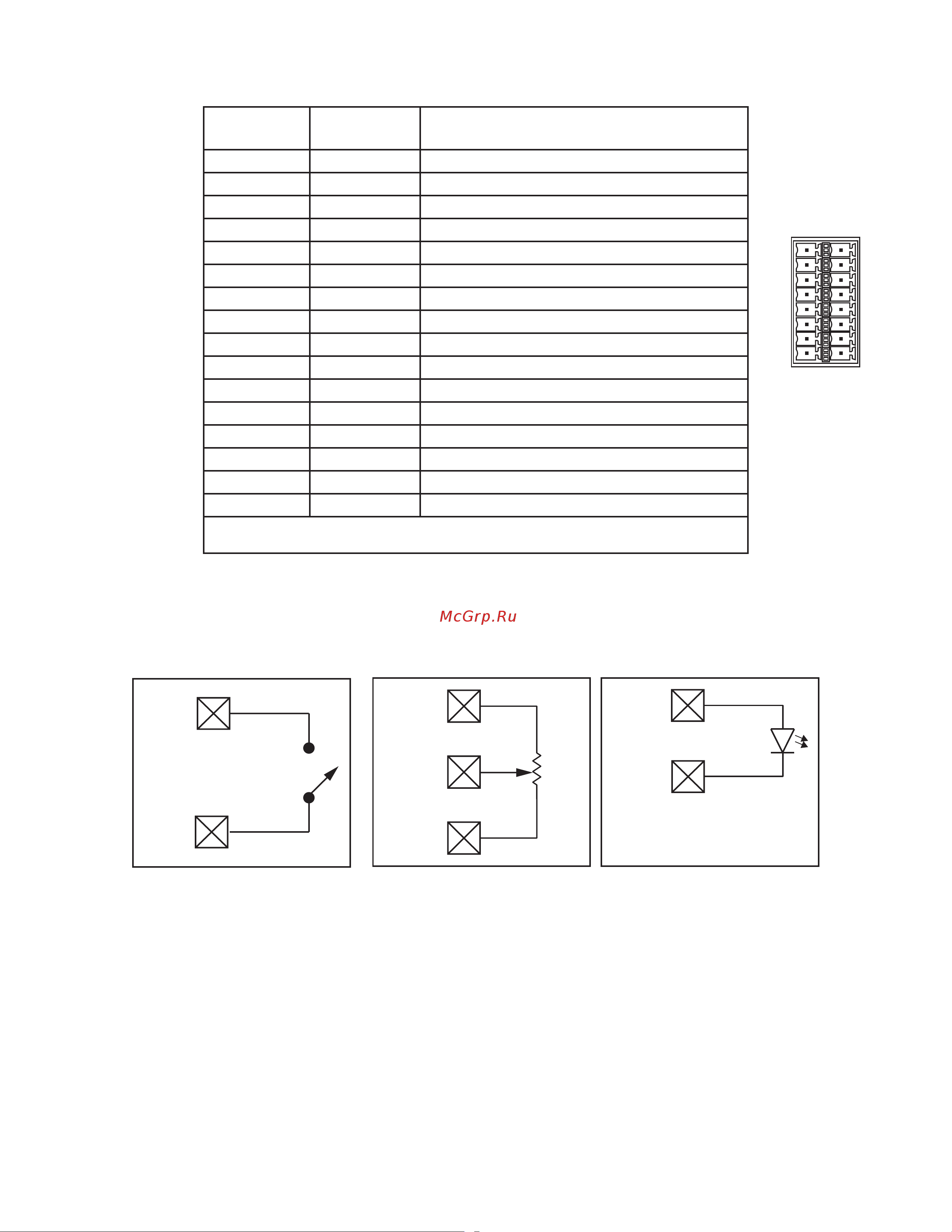

GPIO
Контакт
разъема
№ GPIO
ифункция
Технические характеристики
1 3,3 В 100 мА макс. (энергетический цикл для сброса текущего ограничения)
2 GPIO 1 5 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
3 GPIO 2 5 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
4GND Земля
5 GPIO 3 5 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
6 GPIO 4 5 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
7GND Земля
8 GPIO 5 18 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
9 РЕЛЕ НО
1
Нормально разомкнутый контакт реле
10 РЕЛЕ КОМ
1
Общий контакт реле
11 РЕЛЕ НЗ
1
Нормально замкнутый контакт реле
12 GND Земля
13 GPIO 6 18 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
14 GPIO 7 18 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
15 GND Земля
16 GPIO 8 18 мА вх./вых., 3,3 В макс., последовательный резистор на 127 Ом
1 Номинальная емкость переключения 30 В пост. тока при 2 А для максимальных общих 60 Вт. Максимальное напряжение 220 В пост.
тока, если ток ограничен, для соблюдения максимальной номинальной мощности (60 Вт).
Примеры
— Рисунок 22 —
10 kΩ
GPIO
Земля
+3,3 В
GPIO
Аналого-
вый вх.
Земля
GPIO 5-8
Земля
Работает для светодиодов до
18мА. Ток ограничен в схеме GPIO
последовательными резисторами
на 127Ом.
Кнопка или замыкание контакта Потенциометр СДИ Q-SYS-Powered
— Рисунок 21 —
