Задняя панель усилителя
ПРИМЕЧАНИЕ.
Модели CXD4.3Q и CXD4.5Q имеют иные конфигурации задней панели, чем у усилителя CXD4.2Q. Различие заключается в положении
вентилятора и восьмиконтактного европейского соединителя; заменена соответствующая информация.

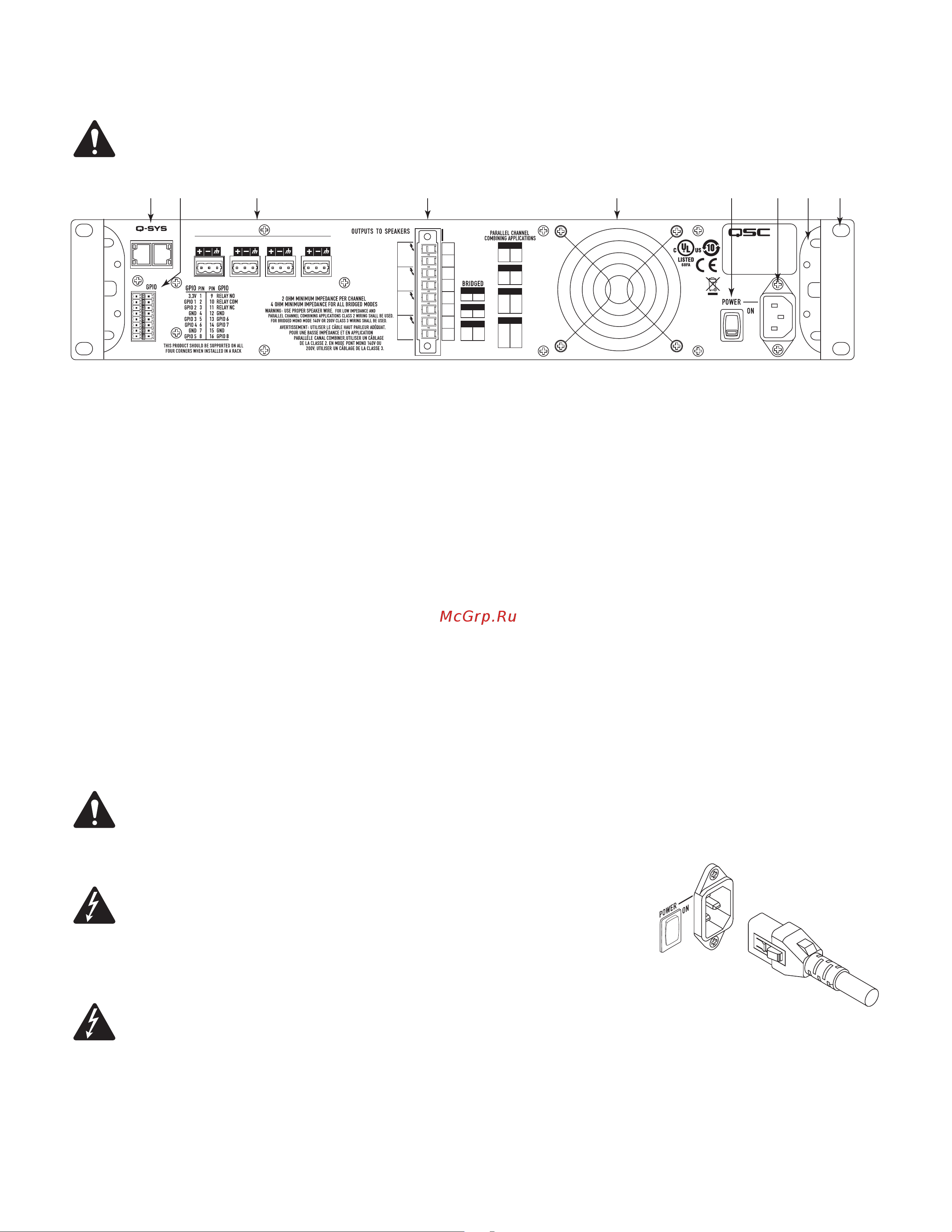

— Рисунок 2 —
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ROUTABLE INPUTS
2143
LAN A LAN B
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
CH C+D
CH AB+CD
CH A+B
CH ABCD
CH ABC
CH CD
CH AB
T1+ T2-
T3+
T4-
T5+ T6-
T7+ T8-
T1+ T2-
T3+ T4-
T5+ T6-
T7+ T8-
T1+ T2-
T3+ T4-
T5+ T6-
T1+ T3-
T5+ T7-
T1+ T5-
T3+ T7-
1 3 4 5 6 7 92 8
1. Разъем RJ-45 для Q-SYS Q-LAN A/B
2. GPIO евроразъем, 16 — контактный
3. Входы — четыре трехконтактных евроразъема
4. Один 8-контактный европейский соединитель для громкоговорителя
5. Вентилятор
6. Силовой переключатель переменного тока
7. Блокировка подключения к сети IEC
8. Задняя, крепящаяся в стойке скоба
9. Передние, крепящиеся в стойке скобы
Установка
Следующие этапы написаны в соответствии с рекомендованным порядком установки.
Установка усилителя в стойку
Усилители модельного ряда CXD-Q предназначены для установки в стандартную монтажную стойку. Высота усилителей составляет две монтажные единицы, глубина моделей
CXD-Q4,3 и CXD-Q4,5 — 381 мм (15 дюймов), глубина модели CXD-Q4,2 — 229 мм (9 дюймов).
1. Закрепите усилитель в стойке с помощью восьми винтов (не входят в комплект поставки): 4 с передней стороны, 4 с задней. Для получения полных инструкций
обратитесь к TD-000050 «Руководство по монтажу проушин задней стойки», которую можно найти на веб -сайте QSC (www.qsc.com)
ВНИМАНИЕ!
Удостоверьтесь, что ничто не блокирует передние или задние вентиляционные отверстия и что каждая сторона имеет
минимальный зазор 2 см.
Сеть электропитания переменного тока
ПРЕДУПРЕЖДЕНИЕ!
Когда питание переменного тока включено, то существует риск опасного
напряжения на терминалах выхода сзади усилителя. Не трогайте эти контакты. Отключите
разъединитель сети электропитания переменного тока перед созданием каких -либо соединений.
1. Убедитесь, что силовой переключатель на задней стороне усилителя выключен.
2. Подключите кабель питания IEC в гнездо питания от сети переменного тока (Рисунок 1)
ПРЕДУПРЕЖДЕНИЕ!
Не включайте усилитель в данный момент.
— Рисунок 3 —
