QSC CXD4.5Q [12/16] Экран усиления выходов output gains

12

усилителя или показателем GAIN выходного компонента CXD-Q в проекте Q-SYS.

2.

INPUT

— уровень аудиосигнала, применяемый к выходному компоненту CXD-Q в проекте Q-SYS.

Выходной компонент CXD-Q является соединением с секцией выхода усилителя. Этот показатель может

быть изменен с RMS на Peak в компоненте Amplifi er Out проекта Q-SYS.

3.

VOLTAGE

— напряжение, подаваемое на громкоговоритель. Этот показатель может иметь значение

RMS или Peak в зависимости от установки Meter Select для связанного канала в проекте Q-SYS.

4.

POWER

— мощность усилителя /схемы громкоговорителя. Этот показатель может иметь значение RMS или Peak в зависимости от установки Meter Select для

связанного канала в проекте Q-SYS.

5.

HEADROOM

— значение, оставшееся до достижения максимальных возможностей усилителя.

6.

DAC LIMIT

См. Рисунок 20

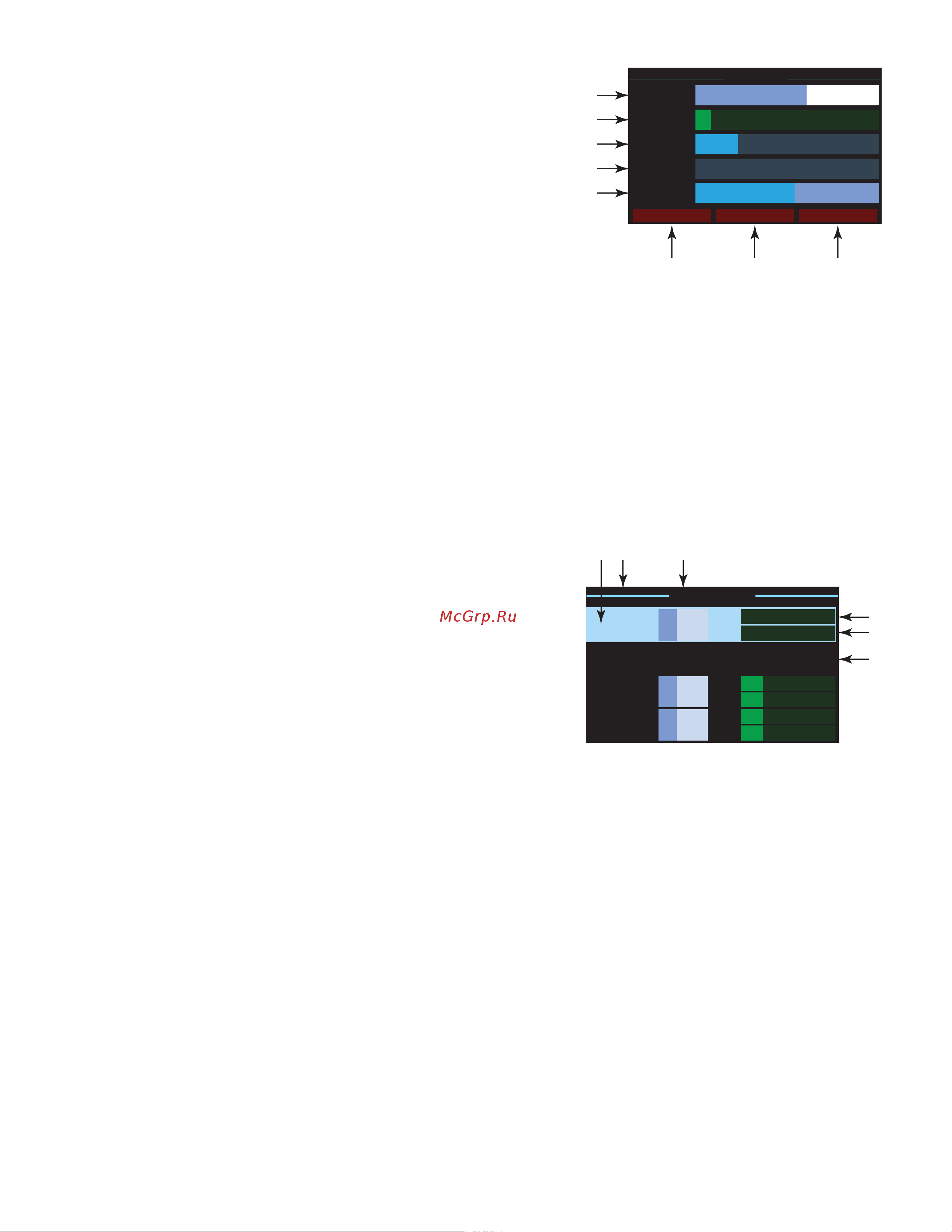

На экране усиления выходов предоставляется краткий обзор всех выходов; также на этом экране

производятся регулировки значения GAIN.

Используйте кнопки NEXT или PREV, чтобы получить доступ к этому экрану, или нажмите одну или несколько

кнопок SEL для доступа к экрану и регулировки значения GAIN выбранных каналов.

1. Подсвеченный задний фон указывает на то, что канал выбран кнопкой SEL.

2. Channel — экран каналов в соответствии с конфигурацией усилителя.

3. Output gain — управляется ручкой GAIN на усилителе или показателем Gain выходного компонента

CXD-Q в проекте Q-SYS.

4. Q-LAN Input Level — уровень аудиосигнала, применяемый к выходному компоненту CXD-Q в проекте

POWER:

HEADROOM:
