7
TD-000438 -06 -A

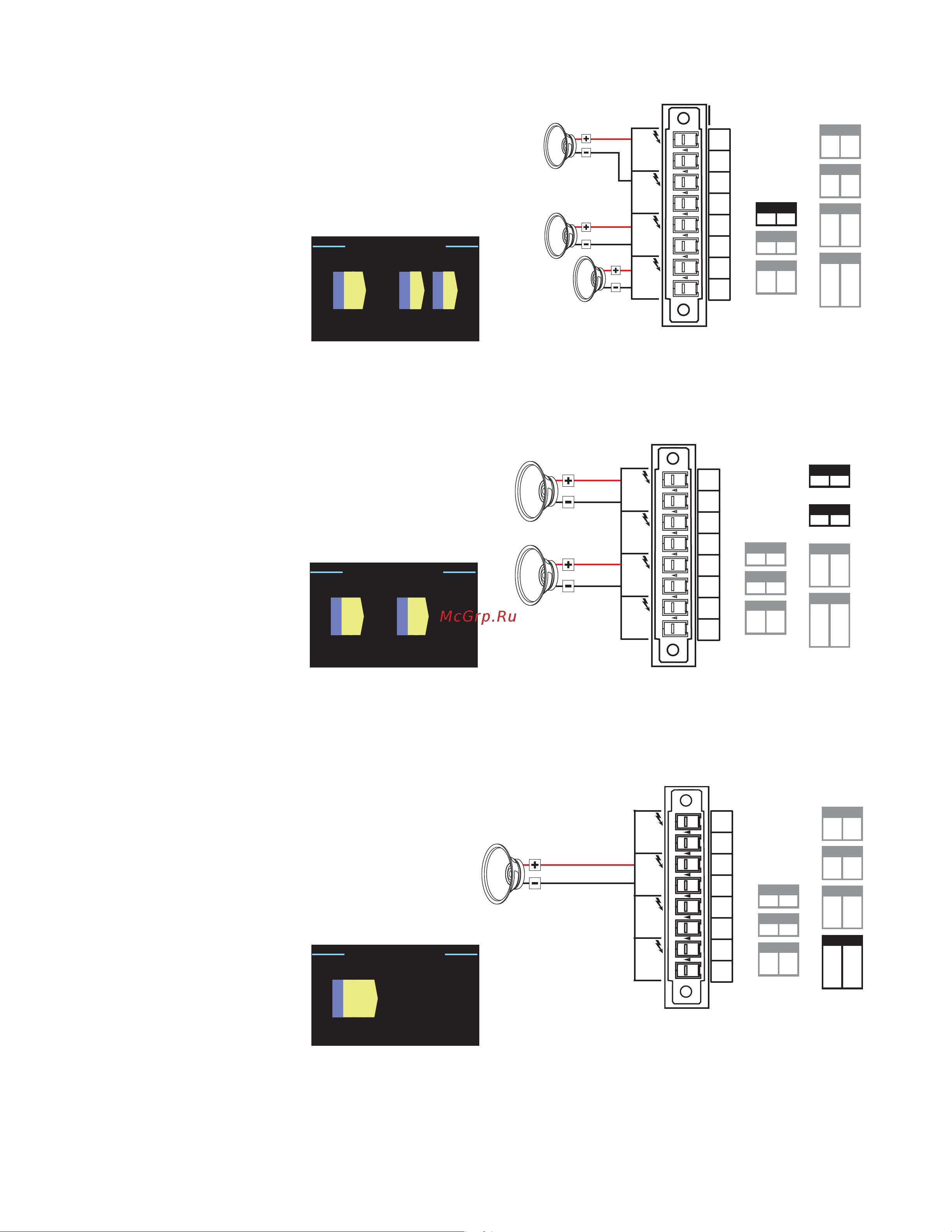

Мостовые (A + B) и разделительные (C D) каналы
— Рисунок 9 —
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C
+
D
T5+ T7-
CH A
+
B
T1+ T3-
BRIDGED
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
PARALLEL CHANNEL
COMBINING APPLICATION
S
3 Channels: A+B C D
CHANNEL CONFIGURATION
Channel Configuration Locked to Design
Q A+B
Q C
Q D
Для A + B (соединение мостом): один громкоговоритель
Используйте один 2-жильный кабель для подключения к:
• T1+/T3–.
Для C и D (отдельно) Два громкоговорителя
Используйте два 2-жильных кабеля для подключения к:
• T5+/T6– для канала C;
• T7+/T8– для канала D.
Две пары параллельных каналов (AB CD)
— Рисунок 10 —
CH AB
T1+ T2-
CH CD
T5+ T6-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C
+
D
T5+ T7-
CH A
+
B
T1+ T3-
BRIDGED
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
PARALLEL CHANNEL
COMBINING APPLICATIONS
CHANNEL CONFIGURATION
2 Pair of Paraller Channels: AB CD
Channel Configuration Locked to Design
Q AB
Q CD
SETTINGS CAN BE
CONFIGURED FOR
70V, 100V AND
200V DIRECT
OUTPUT.
OUTPUTS TO SPEAKERS
Для AB (параллельное соединение) CD (параллельное
соединение): два громкоговорителя
Используйте два 2-жильных кабеля для подключения к:
• T1+/T2–:
• перемычки T1, T3;
• перемычки T2, T4;
• T5+/T6–:
• перемычки T5, T7;
• перемычки T6, T8.
Параллельные каналы (ABCD)
— Рисунок 11 —
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C
+
D
T5+ T7-
CH A
+
B
T1+
T3-
BRIDGED
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
PARALLEL CHANNEL
COMBINING APPLICATION
S
CHANNEL CONFIGURATION
1 Channel: A B C D
Channel Configuration Locked to Design
Q ABCD
Для одного громкоговорителя
Полная мощность на один громкоговоритель
Используйте один 2-жильный кабель для подключения к:
• T1+/T2–;
Для нескольких громкоговорителей
Полная мощность на несколько громкоговорителей с параллельным
соединением
Используйте до четырех 2-жильных кабелей для подключения к:
• T1+/T2–;
• T3+/T4–;
• T5+/T6–;
• T7+/T8–.
