8
TD-000438 -06 -A

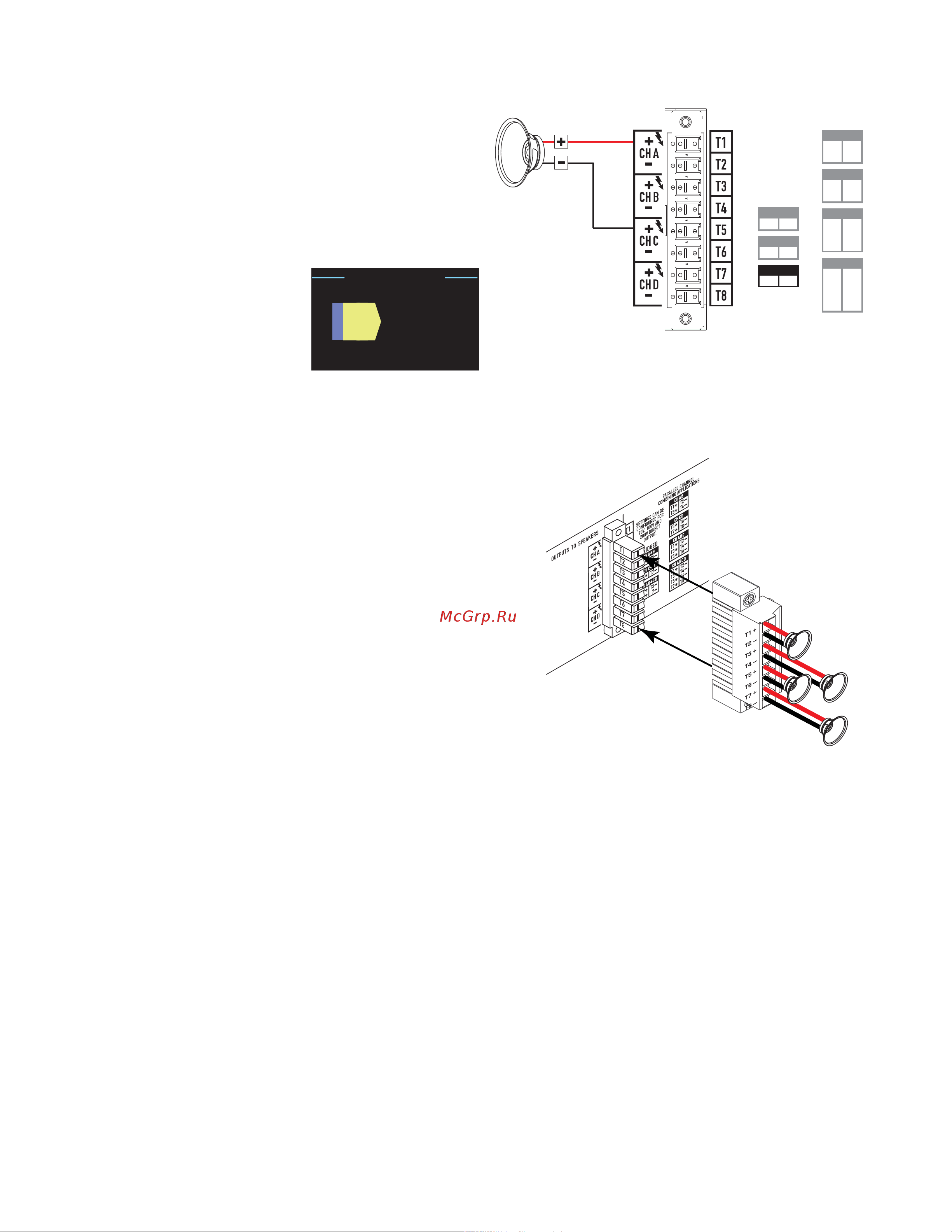

Параллельные каналы с мостовым соединением (AB + CD)
— Рисунок 12 —
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T5-
CH C
+
D
T5+
T7-
CH A
+
B
T1+
T3-
BRIDGED
PARALLEL CHANNEL
COMBINING APPLICATIONS
CHANNEL CONFIGURATION
1 Channel: AB+CD
Channel Configuration Locked to Design
Q AB+CD
SETTINGS CAN BE
CONFIGURED FOR
70V, 100V AND
200V DIRECT
OUTPUT.
OUTPUTS TO SPEAKERS
Для одного громкоговорителя
Полная мощность на один громкоговоритель
Используйте один 2-жильный кабель для подключения к:
• T1+/T5–;
Присоединение громкоговорителей
1. Подключите провода громкоговорителя, используя 8-контактный евроразъем, в соответствии
с конфигурацией вашего усилителя.
2. Установите 8-контактный евроразъем типа «мама» на разъем типа «папа», расположенный
на задней панели усилителя, как показано на Рисунок 13.
3. Используйте отвертки Phillips для закрепления соединителей.
Включение питания переменного тока
После присоединения выходов к громкоговорителям вы можете включить усилитель.
1. Убедитесь, что настройки прироста выхода для всех устройств источника звука (проигрыватели
компакт-дисков, микшеры, инструменты и др.) имеют наиболее низкий выход (максимальное
затухание).
2. Включите все источники звука.
3. Включите силовой переключатель сети переменного тока на задней стороне усилителя.
Усилитель начнет работать в режиме, в котором он находился при отключении питания.
Если усилитель находился в режиме ожидания или в режиме «Приглушить все» (светодиодный
индикатор кнопки питания горит красным, не мигая или мигая), нажмите кнопку питания для
изменения режима работы усилителя.
4. Теперь вы можете подсоединить усилители к своим источникам звука.
— Рисунок 13 —
