16
ES
ON
POWER

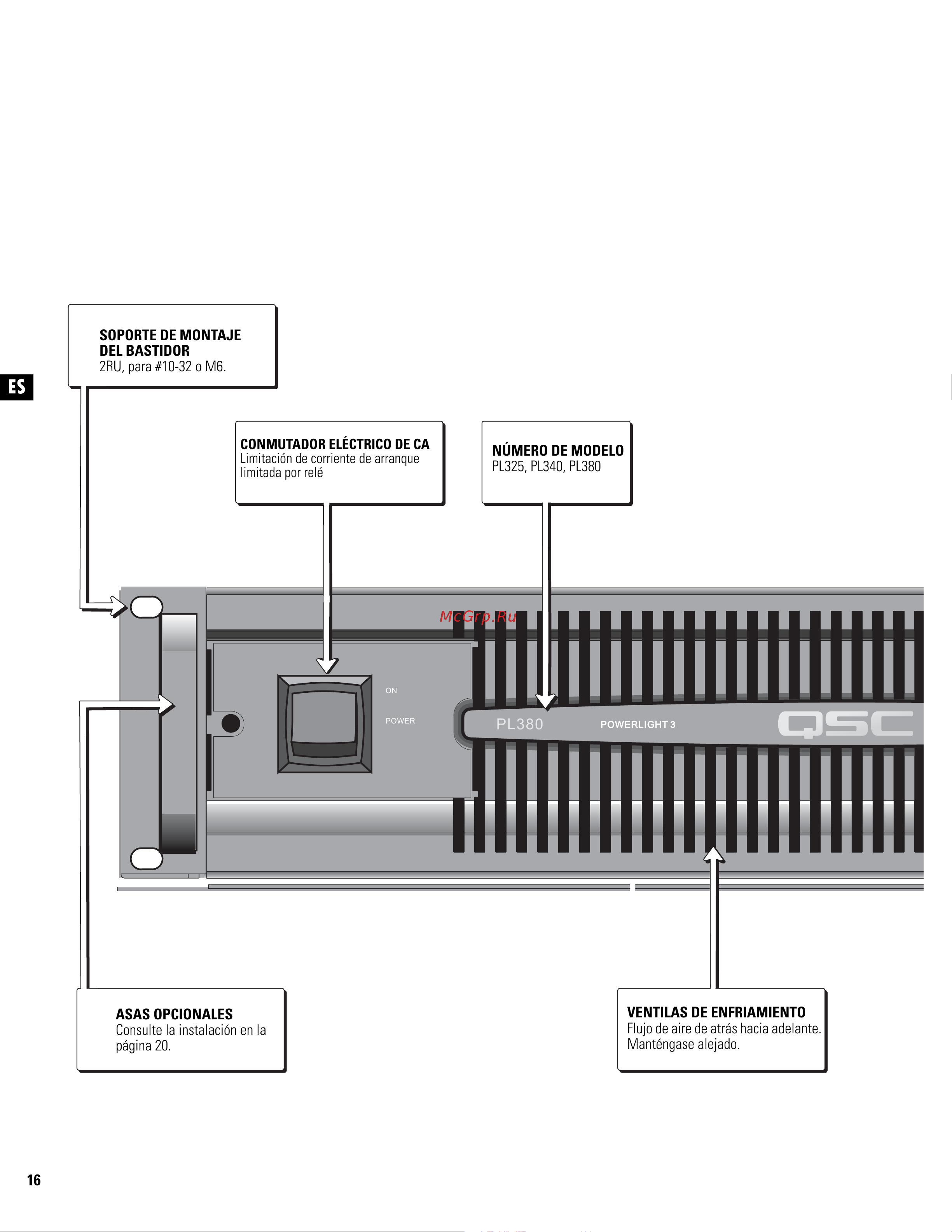

POWERLIGHT 3
PL380
8000 WATT POWER AMPLIFIER
NÚMERO DE MODELO
PL325, PL340, PL380
SOPORTE DE MONTAJE
DEL BASTIDOR
2RU, para #10-32 o M6.
CONMUTADOR ELÉCTRICO DE CA
Limitación de corriente de arranque
limitada por relé
VENTILAS DE ENFRIAMIENTO
Flujo de aire de atrás hacia adelante.
Manténgase alejado.
ASAS OPCIONALES
Consulte la instalación en la
página 20.
