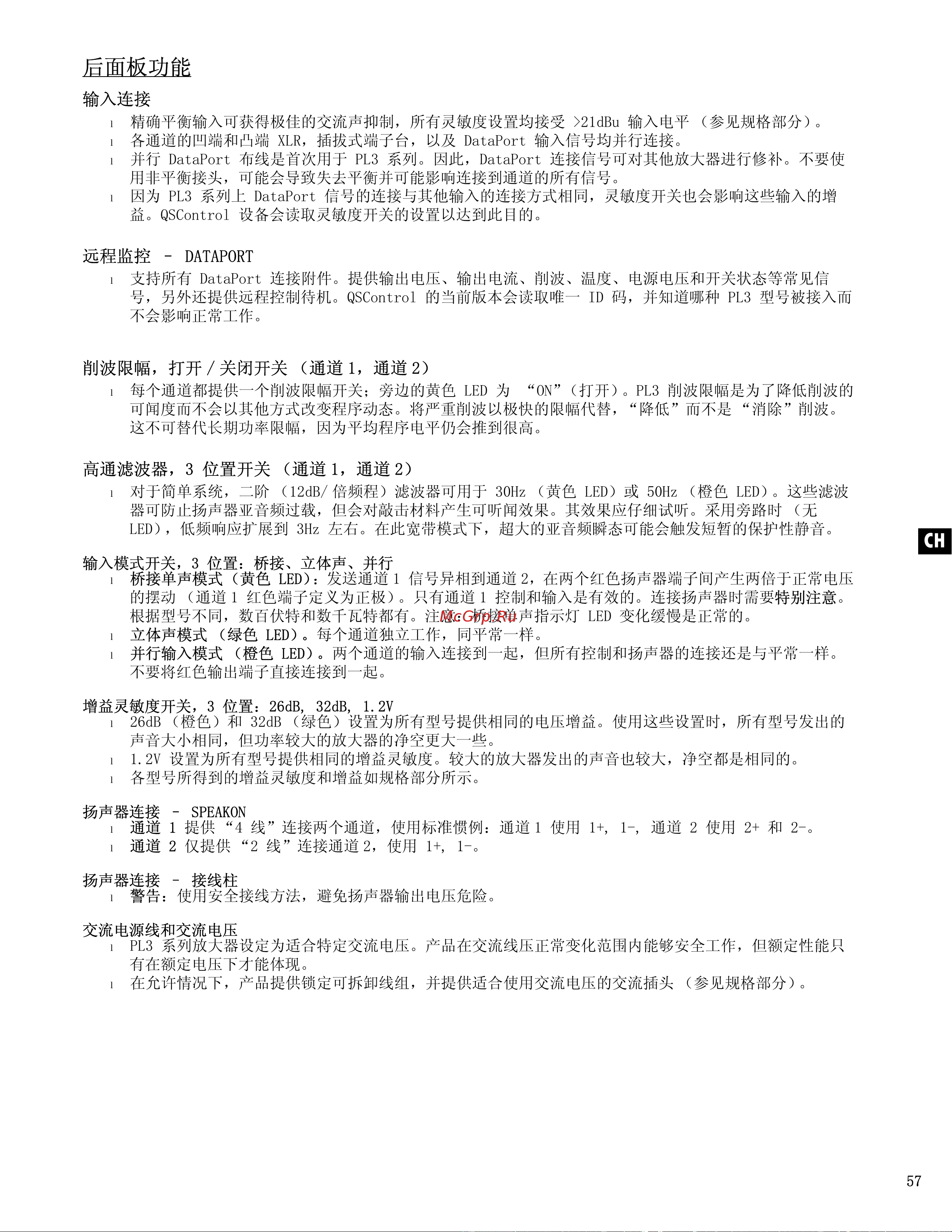

后面板功能

输入连接

l 精确平衡输入可获得极佳的交流声抑制，所有灵敏度设置均接受 >21dBu 输入电平（参见规格部分）。

l 各通道的凹端和凸端 XLR，插拔式端子台，以及 DataPort 输入信号均并行连接。

l 并行 DataPort 布线是首次用于 PL3 系列。因此，DataPort 连接信号可对其他放大器进行修补。不要使

用非平衡接头，可能会导致失去平衡并可能影响连接到通道的所有信号。

l 因为 PL3 系列上 DataPort 信号的连接与其他输入的连接方式相同，灵敏度开关也会影响这些输入的增

益。QSControl 设备会读取灵敏度开关的设置以达到此目的。

远程监控 – DATAPORT

l 支持所有 DataPort 连接附件。提供输出电压、输出电流、削波、温度、电源电压和开关状态等常见信

号，另外还提供远程控制待机。QSControl 的当前版本会读取唯一 ID 码，并知道哪种 PL3 型号被接入而

不会影响正常工作。

削波限幅，打开 / 关闭开关（通道 1，通道 2）

l 每个通道都提供一个削波限幅开关；旁边的黄色 LED 为 “ON”（打开）。PL3 削波限幅是为了降低削波的

可闻度而不会以其他方式改变程序动态。将严重削波以极快的限幅代替，“降低”而不是 “消除”削波。

这不可替代长期功率限幅，因为平均程序电平仍会推到很高。

高通滤波器，3 位置开关（通道 1，通道 2）

l 对于简单系统，二阶（12dB/ 倍频程）滤波器可用于 30Hz （黄色 LED）或 50Hz （橙色 LED）。这些滤波

器可防止扬声器亚音频过载，但会对敲击材料产生可听闻效果。其效果应仔细试听。采用旁路时（无

LED），低频响应扩展到 3Hz 左右。在此宽带模式下，超大的亚音频瞬态可能会触发短暂的保护性静音。

输入模式开关，3 位置：桥接、立体声、并行

l 桥接单声模式（黄色 LED）：发送通道 1 信号异相到通道 2，在两个红色扬声器端子间产生两倍于正常电压

的摆动（通道 1 红色端子定义为正极）。只有通道 1 控制和输入是有效的。连接扬声器时需要特别注意。

根据型号不同，数百伏特和数千瓦特都有。注意：桥接单声指示灯 LED 变化缓慢是正常的。

l 立体声模式（绿色 LED）。每个通道独立工作，同平常一样。

l 并行输入模式（橙色 LED）。两个通道的输入连接到一起，但所有控制和扬声器的连接还是与平常一样。

不要将红色输出端子直接连接到一起。

增益灵敏度开关，3 位置：26dB, 32dB, 1.2V

l 26dB （橙色）和 32dB （绿色）设置为所有型号提供相同的电压增益。使用这些设置时，所有型号发出的

声音大小相同，但功率较大的放大器的净空更大一些。

l 1.2V 设置为所有型号提供相同的增益灵敏度。较大的放大器发出的声音也较大，净空都是相同的。

l 各型号所得到的增益灵敏度和增益如规格部分所示。

扬声器连接 – SPEAKON

l 通道 1 提供 “4 线”连接两个通道，使用标准惯例：通道 1 使用 1+, 1-, 通道 2 使用 2+ 和 2-。

l 通道 2 仅提供 “2 线”连接通道 2，使用 1+, 1-。

扬声器连接 – 接线柱

l 警告：使用安全接线方法，避免扬声器输出电压危险。

交流电源线和交流电压

l PL3 系列放大器设定为适合特定交流电压。产品在交流线压正常变化范围内能够安全工作，但额定性能只

有在额定电压下才能体现。

l 在允许情况下，产品提供锁定可拆卸线组，并提供适合使用交流电压的交流插头（参见规格部分）。
