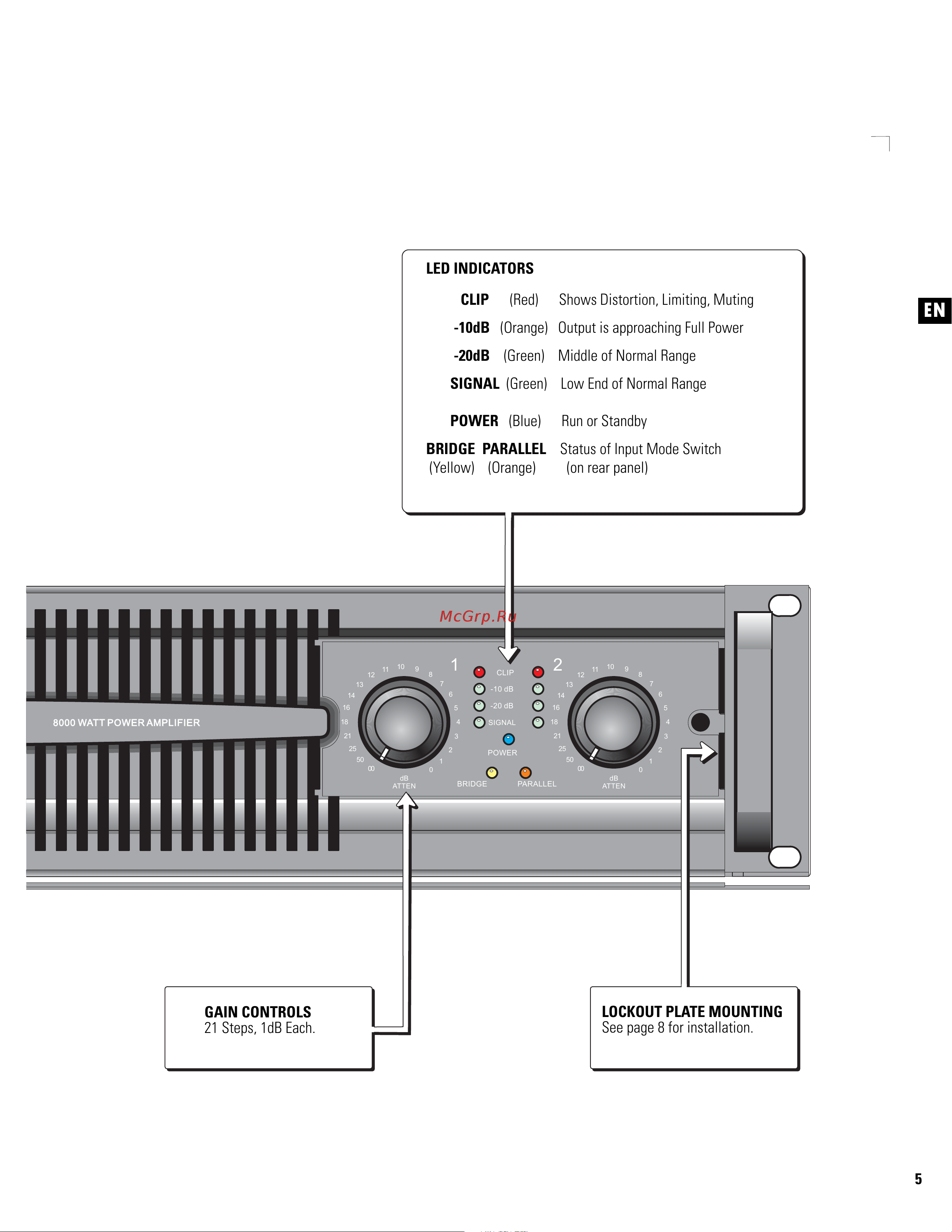

QSC PL380 [5/60] Clip red shows distortion limiting muting
![QSC PL380 [5/60] Clip red shows distortion limiting muting](/views2/2008467/page5/bg5.png)
5
EN
ES
FR
DE
CH
SIGNAL
-20 dB
-10 dB
CLIP
POWER
PARALLEL
21
BRIDGE
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN
POWERLIGHT 3
8000 WATT POWER AMPLIFIER
8000 WATT POWER AMPLIFIER
LED INDICATORS
CLIP (Red) Shows Distortion, Limiting, Muting
-10dB (Orange) Output is approaching Full Power
-20dB (Green) Middle of Normal Range
SIGNAL (Green) Low End of Normal Range
POWER (Blue) Run or Standby
BRIDGE PARALLEL Status of Input Mode Switch
(Yellow) (Orange) (on rear panel)
LOCKOUT PLATE MOUNTING
See page 8 for installation.
GAIN CONTROLS
21 Steps, 1dB Each.
