QSC PL380 [53/60] 20db 绿色 正常范围中间
![QSC PL380 [53/60] 20db 绿色 正常范围中间](/views2/2008467/page53/bg35.png)
53
CH
SIGNAL
-20 dB
-10 dB
CLIP
POWER
PARALLEL
21
BRIDGE
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN

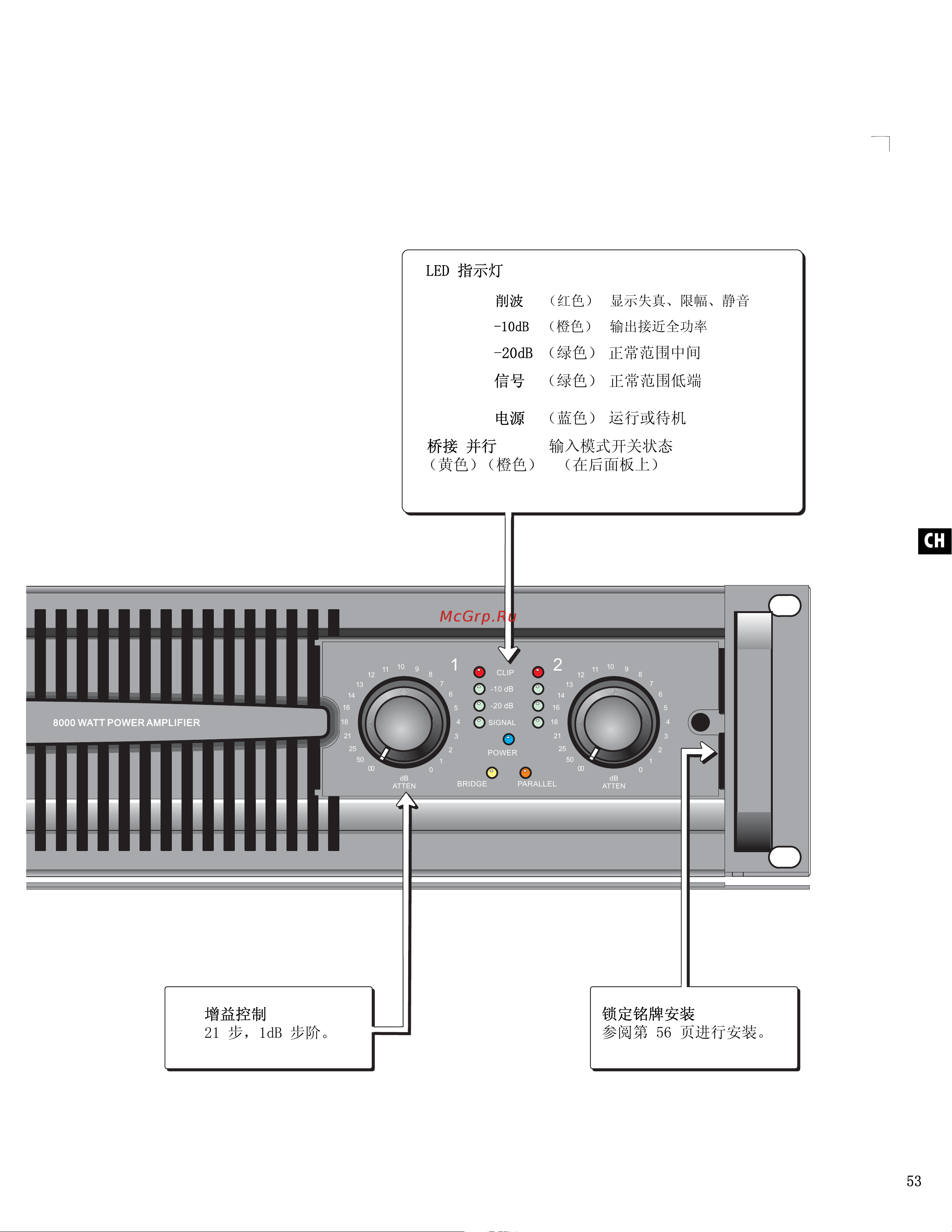

POWERLIGHT 3
8000 WATT POWER AMPLIFIER
8000 WATT POWER AMPLIFIER
LED 指示灯
削波 （红色） 显示失真、限幅、静音
-10dB （橙色） 输出接近全功率
-20dB （绿色） 正常范围中间
信号 （绿色） 正常范围低端
电源 （蓝色） 运行或待机
桥接 并行 输入模式开关状态
（黄色）（橙色） （在后面板上）
锁定铭牌安装
参阅第 56 页进行安装。
增益控制
21 步，1dB 步阶。
