52
CH
ON
POWER
POWERLIGHT 3
PL380
8000 WATT POWER AMPLIFIER

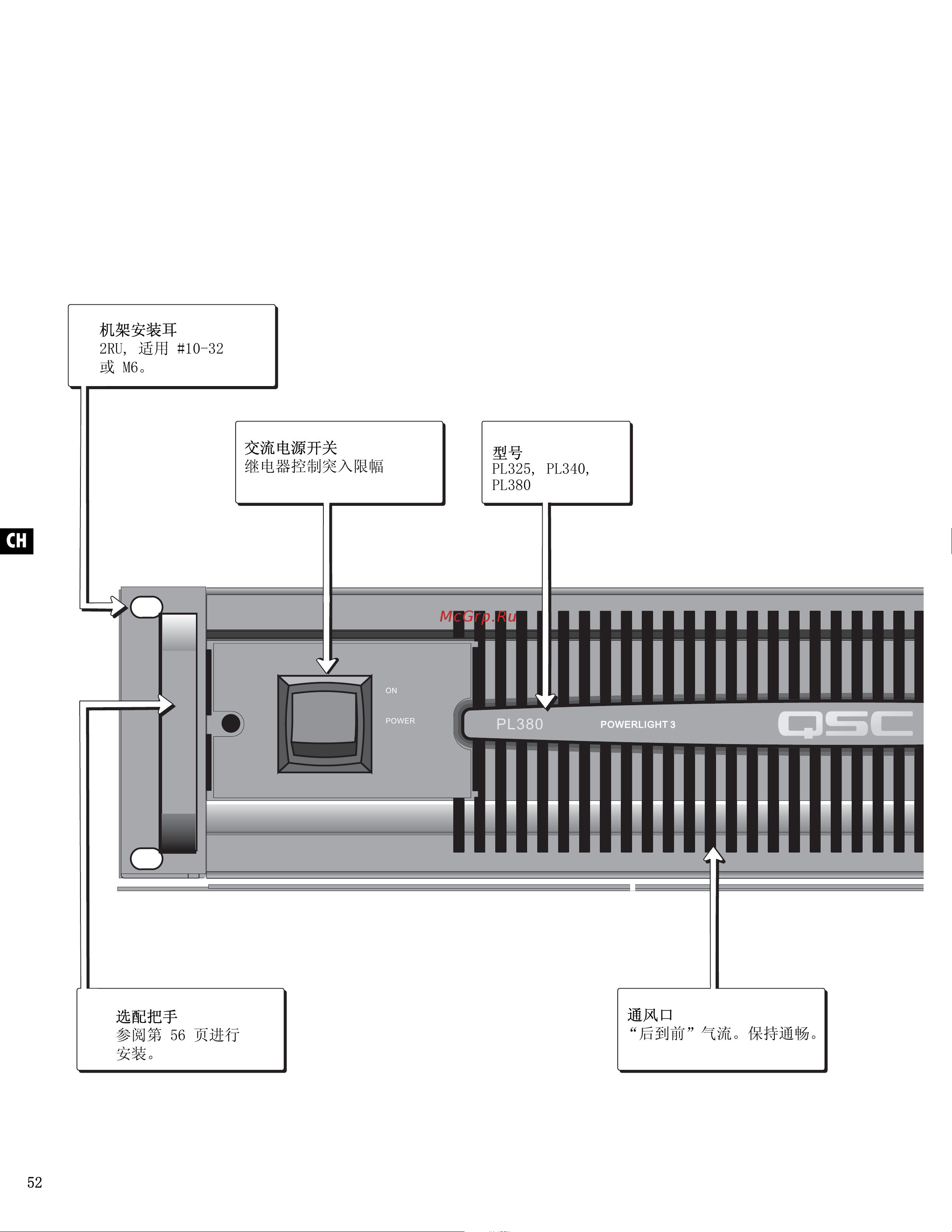

型号
PL325, PL340,
PL380
机架安装耳
2RU, 适用 #10-32
或 M6。
交流电源开关
继电器控制突入限幅
通风口
“后到前”气流。保持通畅。
选配把手
参阅第 56 页进行
安装。
