![QSC PL380 [17/60] Controles de ganancia 21 pasos de 1db cada uno](/img/pdf.png)

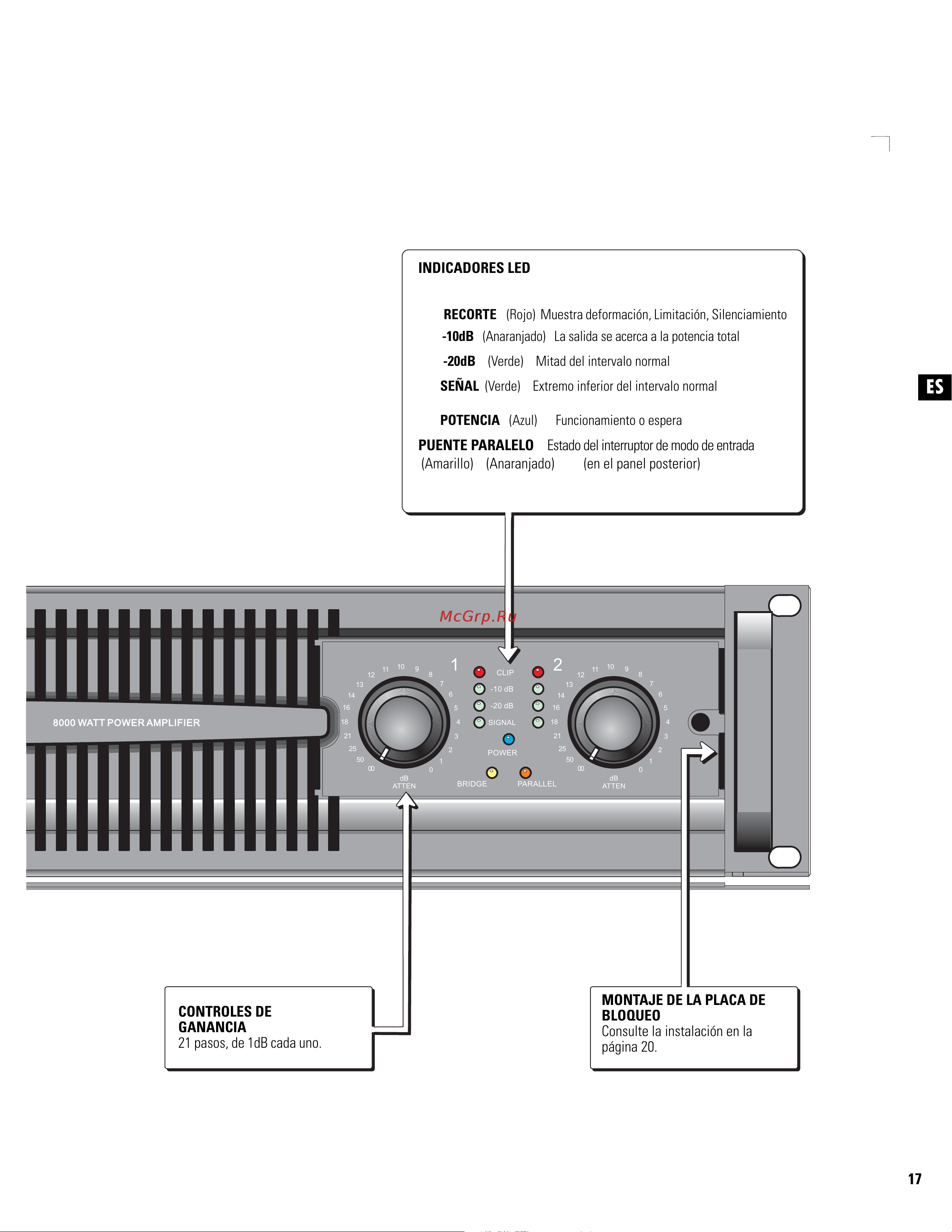

QSC PL380 [17/60] Controles de ganancia 21 pasos de 1db cada uno
![QSC PL380 [17/60] Controles de ganancia 21 pasos de 1db cada uno](/views2/2008467/page17/bg11.png)
17
ES
SIGNAL
-20 dB
-10 dB
CLIP
POWER
PARALLEL
21
BRIDGE
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN
10
11
12
13
14
16
18
21
25
50
00
9
8
7
6
5
4
3
2
1
0
dB
ATTEN
POWERLIGHT 3
8000 WATT POWER AMPLIFIER
8000 WATT POWER AMPLIFIER
INDICADORES LED
RECORTE (Rojo) Muestra deformación, Limitación, Silenciamiento
-10dB (Anaranjado) La salida se acerca a la potencia total
-20dB (Verde) Mitad del intervalo normal
SEÑAL (Verde) Extremo inferior del intervalo normal
POTENCIA (Azul) Funcionamiento o espera
PUENTE PARALELO Estado del interruptor de modo de entrada
(Amarillo) (Anaranjado) (en el panel posterior)
MONTAJE DE LA PLACA DE
BLOQUEO
Consulte la instalación en la
página 20.
CONTROLES DE
GANANCIA
21 pasos, de 1dB cada uno.
