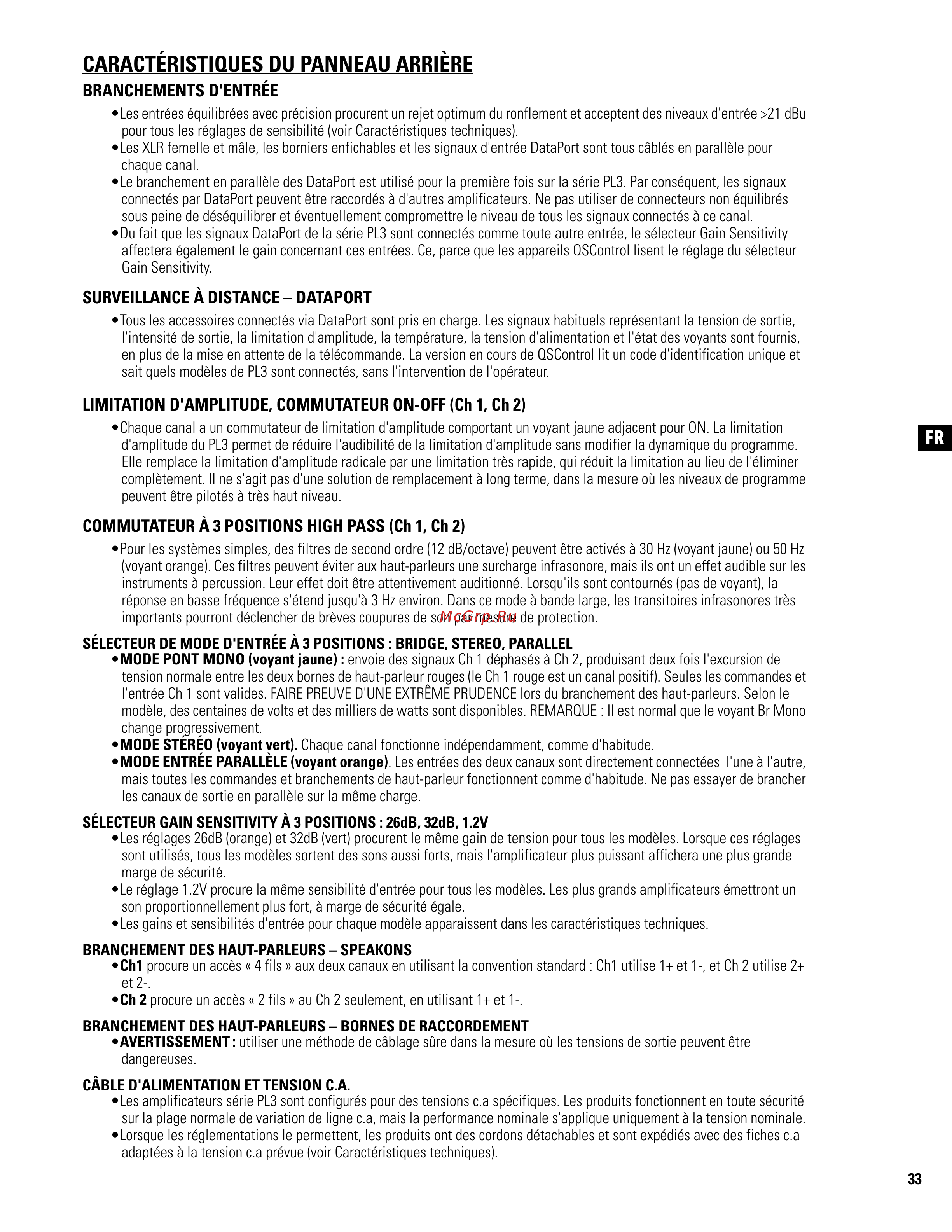

QSC PL380 [33/60] Caractéristiques du panneau arrière
![QSC PL380 [33/60] Caractéristiques du panneau arrière](/views2/2008467/page33/bg21.png)
33
FR
CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
BRANCHEMENTS D'ENTRÉE
•Les entrées équilibrées avec précision procurent un rejet optimum du ronflement et acceptent des niveaux d'entrée >21 dBu
pour tous les réglages de sensibilité (voir Caractéristiques techniques).
•Les XLR femelle et mâle, les borniers enfichables et les signaux d'entrée DataPort sont tous câblés en parallèle pour
chaque canal.
•Le branchement en parallèle des DataPort est utilisé pour la première fois sur la série PL3. Par conséquent, les signaux
connectés par DataPort peuvent être raccordés à d'autres amplificateurs. Ne pas utiliser de connecteurs non équilibrés
sous peine de déséquilibrer et éventuellement compromettre le niveau de tous les signaux connectés à ce canal.
•Du fait que les signaux DataPort de la série PL3 sont connectés comme toute autre entrée, le sélecteur Gain Sensitivity
affectera également le gain concernant ces entrées. Ce, parce que les appareils QSControl lisent le réglage du sélecteur
Gain Sensitivity.
SURVEILLANCE À DISTANCE – DATAPORT
•Tous les accessoires connectés via DataPort sont pris en charge. Les signaux habituels représentant la tension de sortie,
l'intensité de sortie, la limitation d'amplitude, la température, la tension d'alimentation et l'état des voyants sont fournis,
en plus de la mise en attente de la télécommande. La version en cours de QSControl lit un code d'identification unique et
sait quels modèles de PL3 sont connectés, sans l'intervention de l'opérateur.
LIMITATION D'AMPLITUDE, COMMUTATEUR ON-OFF (Ch 1, Ch 2)
•Chaque canal a un commutateur de limitation d'amplitude comportant un voyant jaune adjacent pour ON. La limitation
d'amplitude du PL3 permet de réduire l'audibilité de la limitation d'amplitude sans modifier la dynamique du programme.
Elle remplace la limitation d'amplitude radicale par une limitation très rapide, qui réduit la limitation au lieu de l'éliminer
complètement. Il ne s'agit pas d'une solution de remplacement à long terme, dans la mesure où les niveaux de programme
peuvent être pilotés à très haut niveau.
COMMUTATEUR À 3 POSITIONS HIGH PASS (Ch 1, Ch 2)
•Pour les systèmes simples, des filtres de second ordre (12 dB/octave) peuvent être activés à 30 Hz (voyant jaune) ou 50 Hz
(voyant orange). Ces filtres peuvent éviter aux haut-parleurs une surcharge infrasonore, mais ils ont un effet audible sur les
instruments à percussion. Leur effet doit être attentivement auditionné. Lorsqu'ils sont contournés (pas de voyant), la
réponse en basse fréquence s'étend jusqu'à 3 Hz environ. Dans ce mode à bande large, les transitoires infrasonores très
importants pourront déclencher de brèves coupures de son par mesure de protection.
SÉLECTEUR DE MODE D'ENTRÉE À 3 POSITIONS : BRIDGE, STEREO, PARALLEL
•MODE PONT MONO (voyant jaune) : envoie des signaux Ch 1 déphasés à Ch 2, produisant deux fois l'excursion de
tension normale entre les deux bornes de haut-parleur rouges (le Ch 1 rouge est un canal positif). Seules les commandes et
l'entrée Ch 1 sont valides. FAIRE PREUVE D'UNE EXTRÊME PRUDENCE lors du branchement des haut-parleurs. Selon le
modèle, des centaines de volts et des milliers de watts sont disponibles. REMARQUE : Il est normal que le voyant Br Mono
change progressivement.
•MODE STÉRÉO (voyant vert). Chaque canal fonctionne indépendamment, comme d'habitude.
•MODE ENTRÉE PARALLÈLE (voyant orange). Les entrées des deux canaux sont directement connectées l'une à l'autre,
mais toutes les commandes et branchements de haut-parleur fonctionnent comme d'habitude. Ne pas essayer de brancher
les canaux de sortie en parallèle sur la même charge.
SÉLECTEUR GAIN SENSITIVITY À 3 POSITIONS : 26dB, 32dB, 1.2V
•Les réglages 26dB (orange) et 32dB (vert) procurent le même gain de tension pour tous les modèles. Lorsque ces réglages
sont utilisés, tous les modèles sortent des sons aussi forts, mais l'amplificateur plus puissant affichera une plus grande
marge de sécurité.
•Le réglage 1.2V procure la même sensibilité d'entrée pour tous les modèles. Les plus grands amplificateurs émettront un
son proportionnellement plus fort, à marge de sécurité égale.
•Les gains et sensibilités d'entrée pour chaque modèle apparaissent dans les caractéristiques techniques.
BRANCHEMENT DES HAUT-PARLEURS – SPEAKONS
•Ch1 procure un accès « 4 fils » aux deux canaux en utilisant la convention standard : Ch1 utilise 1+ et 1-, et Ch 2 utilise 2+
et 2-.
•Ch 2 procure un accès « 2 fils » au Ch 2 seulement, en utilisant 1+ et 1-.
BRANCHEMENT DES HAUT-PARLEURS – BORNES DE RACCORDEMENT
•AVERTISSEMENT: utiliser une méthode de câblage sûre dans la mesure où les tensions de sortie peuvent être
dangereuses.
CÂBLE D'ALIMENTATION ET TENSION C.A.
•Les amplificateurs série PL3 sont configurés pour des tensions c.a spécifiques. Les produits fonctionnent en toute sécurité
sur la plage normale de variation de ligne c.a, mais la performance nominale s'applique uniquement à la tension nominale.
•Lorsque les réglementations le permettent, les produits ont des cordons détachables et sont expédiés avec des fiches c.a
adaptées à la tension c.a prévue (voir Caractéristiques techniques).
